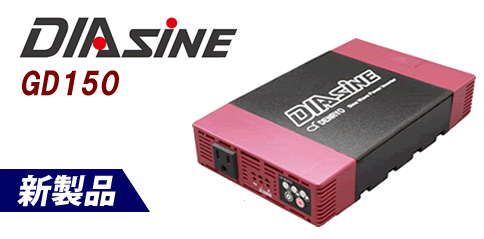

DC>AC 正弦波 インバータ DIAsine DC48V入力・AC100V出力 150W / GD150NA-148


通常価格:¥ 38,500 税込

¥ 39,160 税込

商品コード: 2000000000001047

数量


ファンレスで静かだから、室内・車内・船内で快適!!

小型・薄型設計で組み込みや設置が楽々。

東京にある技術系会社電菱のオリジナル設計で安心。
(安価なだけの輸入品と違います!)



小型・ファンレス


弊社研究開発スタッフが,回路,構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。

自己消費電流を抑える動作モード 新機能


「低消費動作モード」,「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。

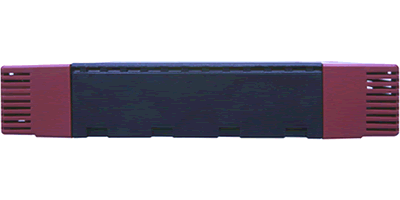

軽量・薄型


定格出力 300W クラスのインバータで,DIAsine は世界最小の重量 1.0kg,体積 1.5L を実現し,高さ 44mm (1U) の薄型設計です。

本体を破損させない逆極性接続保護


弊社独自の入力逆接続極性保護回路※は,バッテリーを逆接続すると警告LED が点灯し,本体を破損させません。
※国内,国際特許出願済みです。

広い入力電圧範囲


本製品の入力電圧範囲は,放電可能電圧の広い電池が利用できます。

広い動作温度範囲


動作温度範囲は-20~60℃の広い範囲です。

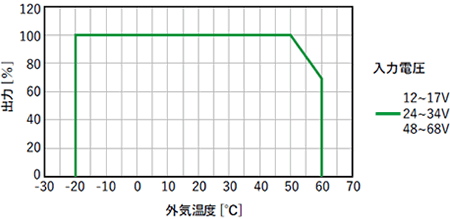

※自動的に出力が停止するわけではありません。50℃を超える環境下では,各モデルのディレーティングカーブにそって負荷を使用してください。

安心の国内設計


本製品は,ソフトウェア及びハードウェアの設計全てを,弊社研究開発スタッフが日本国内で行っています。

出力電圧・周波数を設定可能


出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧,周波数が異なる地域,電化製品でもご利用いただけます。

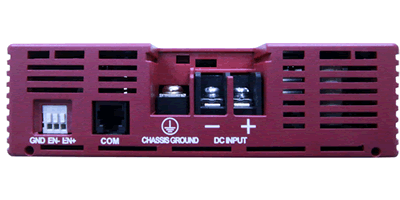

リモートコネクタ搭載


遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため,システムへの組み込みに適しています。

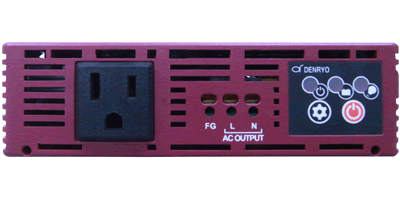

わかりやすいLED表示


3つのLED6色で設定と動作状態,エラー内容を表示します。運転状況が一目瞭然です。

豊富な保護回路


入力電圧警告,遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度



GD150NA-148

定格出力電力 : 150VA
入力電圧範囲 : 42~68Vdc
出力波形 : 正弦波(歪率 3%未満)
出力電圧,周波数(切換可) : 100/110/115/120Vac, 50/60Hz
動作温度範囲 : -20~+40℃(定格負荷),+60℃(70%負荷)
寸法 : 234×146.5×44mm
重量 : 0.9kg






型式
GD150NA-112
GD150NA-124
GD150NA-148
定格電力
150VA
最大出力電力(3分)
180VA
サージ電力(3秒)
210VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧(切換可)
100(初期値)/110/115/120Vac
周波数(切換可)
50±0.1Hz(初期値)50/60Hz
出力波形
正弦波(歪率3%未満)
効率(定格負荷)
89%
89%
90%
無負荷時電流※1
(低消費動作モード)
0.35A
0.20A
0.10A
無負荷時電流※1
(標準動作モード)
0.57A
0.32A
0.18A
スタンバイ消費電流※1
6.6mA
6.7mA
4.3mA
スリープ消費電流※1
1.4mA
3.4mA
2.5mA
入力電圧範囲※2
10.5~17Vdc
21~34Vdc
42~68Vdc
保護回路
入力低電圧,入力過電圧,入力逆極性接続
出力過負荷,出力短絡,出力電圧異常,過温度
安全規格
EN60950-1:2006/A2:2013
EMC規格
イミュニティ EN55024:2010
エミッション EN55032:2012, FCC class A
耐圧
バッテリー入力 – AC出力:3.0kVac
AC出力 – シャーシグラウンド:1.5kVac
バッテリー入力 – シャーシグラウンド:1.5kVac
絶縁抵抗
>1000MΩ/500Vdc/25℃/70% RH
耐振
10~500Hz,3G 10min./ 1cycle,60分 XYZ各方向
動作温度範囲※3
-20~+60℃
動作湿度範囲
20~90%RH 結露なきこと
保存温度、湿度範囲
-30~+70℃,10~95%RH(結露無きこと)
冷却
自然対流
付属品
アクセサリープラグ付きケーブル※4
-
寸法(L×W×H)
234.0×146.5×44.0mm
重量
0.9kg
標準価格(税抜)
35,000円
●RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは,入力電圧112:12Vdc,124:24Vdc,148:48Vdc,負荷150VA(力率=1.0),
外気25℃,工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112:±0.5V,124:±1V,148:±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm
