DC->AC 正弦波 インバータ DIAsine DC48V入力・AC100V出力 / GD300NA-148


通常価格:¥ 42,900 税込

¥ 43,780 税込

商品コード: 2000000000001006

数量


ファンレスで静かだから、室内・車内・船内で快適!!

小型・薄型設計で組み込みや設置が楽々。

東京にある技術系会社電菱のオリジナル設計で安心。
(安価なだけの輸入品と違います!)


1.世界最小正弦波パワーインバータ

同出力クラスでは,世界最小の重量 1.0kg,体積 1.5L を
実現しました。製品高さ 44mm (1U)の薄型設計です。軽
量小型のため運びやすく,モバイル用途に適しています。


2.内部回路による入力逆極性接続保護

弊社独自の入力逆接続極性保護回路※を内蔵しており,バ
ッテリーを逆接続しても,従来製品のように破損するこ
とがありません。また,警告 LED により逆接続がすぐに
確認できます。


3.ファンレスによる静音動作

高効率回路により,DC-AC 変換効率を高めて熱損失を抑えることで,ファンレス構造を実現しました。フ
ァンを内蔵せず,自然対流により放熱を行うため,ファンの動作音がしません。


4.高汎用性

広い入力電圧範囲,動作温度範囲を持ち,リモート ON/OFF 制御も可能で,様々な環境,用途で幅広く
ご使用になれます。


5.正弦波出力・高効率

出力波形は商用電源と同じ正弦波で,歪率は 3%未満です。高効率回路,スイッチング制御により定格負荷時
の効率は 90%を達成しました。無駄なエネルギー消費をせずに,システムの安定稼働に寄与します。


6.出力電圧・周波数を設定可能

出力電圧 100/110/115/120Vac と周波数 50/60Hz をボタンで容易に変更できます。電圧,周波数が異な
る地域,電化製品でもご利用いただけます。


低消費動作モード,スリープモード搭載

低消費動作モードでは低負荷時の消費電力を抑えるよう,入力電圧や負荷量に応じて最適な動作条件に調節しながら運転します。

スリープモードは,DIAsineが動作しないときの待機電流を抑えることができます。これによって,待機電流を最大約50%削減できます。バッテリーの電力を無駄に消費せず,システムの効率向上に貢献しています。※24V, 48Vモデルのみです。



型式 : GD300NA-124

定格出力電力 : 300VA
入力電圧範囲 : 42~68Vdc
出力波形 : 正弦波(歪率 3%未満)
出力電圧,周波数(切換可) : 100/110/115/120Vac, 50/60Hz
動作温度範囲 : -20~+40℃(定格負荷),+60℃(70%負荷)
寸法 : 234×146.5×44mm
重量 : 1.0kg

クイックスタートガイド

取扱説明書

外形寸法図(PDFファイル)

3D外形寸法図(STEPファイル)

カタログ

GDシリーズインバータケーブル、端子、ヒューズサイズ

GDシリーズの取付方法例について


配線方法(外部リンク説明動画)

設定方法(外部リンク説明動画)

型式
GD300NA-112
GD300NA-124
GD300NA-148
定格電力
300VA
最大出力電力(3分)
360VA
サージ電力(3秒)
420VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧(切換可)
100(初期値)/110/115/120Vac±5%
周波数(切換可)
50±0.1%(初期値)50/60Hz
出力波形
正弦波(歪率3%未満)
効率(定格負荷)
90%
無負荷電流
0.7A
0.4A
0.2A
スタンバイモード消費電流
8mA
7mA
5mA
入力電圧範囲※1
10.5~17Vdc
21~34Vdc
42~68Vdc
保護回路
入力低電圧、入力過電圧、入力逆極性接続
出力過負荷、出力短絡、出力電圧異常、過温度
安全規格
EN60950-1:2006+A11+A1+A12+A2
EMC規格
イミュニティ EN55024:2010
エミッション EN55032:2012, FCC class A
耐圧
バッテリー入力 – AC出力:3.0kVac
AC出力 – シャーシグラウンド:1.5kVac
バッテリー入力 – シャーシグラウンド:1.5kVac
絶縁抵抗
>1000MΩ/500Vdc/25℃/70% RH
耐振
10~500Hz、3G 10min./ 1cycle、60分 XYZ各方向
動作温度範囲※2
-20~+40℃(定格負荷)、+60℃(70%負荷)
動作湿度範囲
20~90%RH 結露なきこと
保存温度、湿度範囲
-30~+70℃、10~95%RH(結露無きこと)
冷却
自然対流
寸法(L×W×H)
234.0×146.5×44.0mm
重量
1.0kg
標準価格(税抜)
39,000円
発売予定
好評発売中
随時発売
随時発売
●RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、入力電圧112:12Vdc、124:24Vdc、148:48Vdc、負荷300VA(力率=1.0)、
外気25℃、工場初期設定値にて測定
※1 電圧値の誤差範囲 112:±0.5V、124:±1V、148:±2V
※2 出力特性をご参照ください。





  • 世界最小ファンレス正弦波パワーインバータ
      同出力クラスでは,世界最小の重量1.0kg,体積1.5Lを実現しました。製品高さ44mm (1U)の薄型設計です。軽量小型のため運びやすく,モバイル用途に適しています。


  • 内部回路による入力逆極性接続保護
      弊社独自の入力逆接続極性保護回路※を内蔵しており,バッテリーを逆接続しても,従来製品のように破損することがありません。また,警告LEDにより逆接続がすぐに確認できます。

      ※国内,国際特許出願済みです。


  • ファンレスによる静音動作
      高効率回路により,DC-AC変換効率を高めて※熱損失を抑えることで,ファンレス構造を実現しました。ファンを内蔵せず,自然対流により放熱を行うため,ファンの動作音がしません。

      ※国内,国際特許出願済みです。


  • 広い入力電圧範囲
      入力電圧範囲を広く設定しており,様々な用途でご利用いただけます。上限値が従来機種より高くなったため,バッテリーを充電しながらインバータを使用することができます。

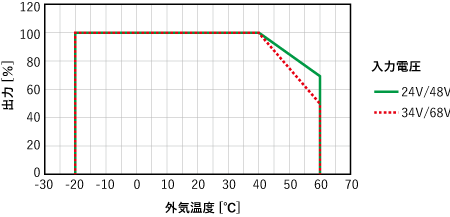

  • 広い動作温度範囲
      動作温度範囲は-20~60℃の広い範囲です。

※自動的に出力が停止するわけではありません。40℃を超える環境下では,各モデルのディレーティングカーブにそって負荷を使用してください。

  • 正弦波出力・高効率
      出力波形は商用電源と同じ正弦波で,歪率は3%未満です。高効率回路,スイッチング制御により定格負荷時の効率は90%を達成しました。無駄なエネルギー消費をせずに,システムの安定稼働に寄与します。

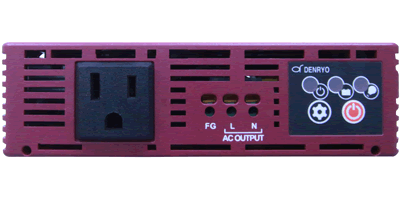

  • 出力電圧・周波数を設定可能
      出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧,周波数が異なる地域,電化製品でもご利用いただけます。

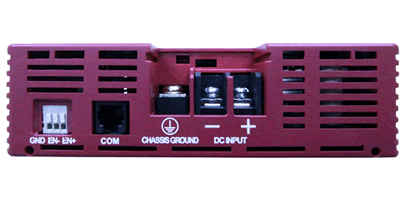

  • リモートコネクタ搭載
      遠隔で本体電源のON/OFF操作ができる
リモートコネクタ
      を搭載しています。外部信号により操作ができるため,システムへの組み込みに適しています。


  • わかりやすいLED表示
      3つのLED6色で設定と動作状態,エラー内容を表示します。運転状況が一目瞭然です。


  • 豊富な保護回路
    入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度
