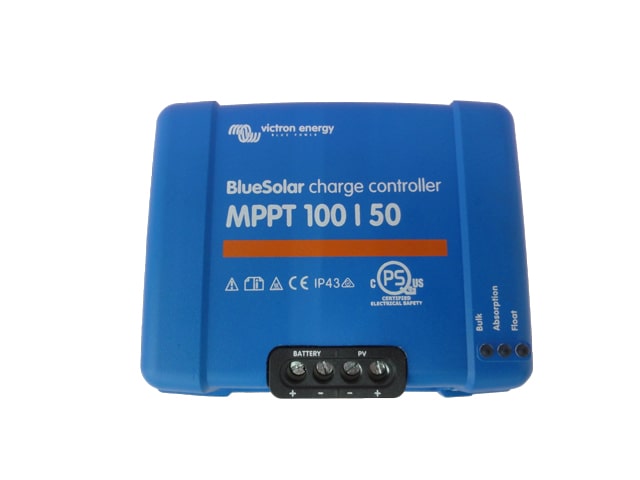

[住宅用・産業用の太陽電池で充電するための MPPT型の充電コントローラ について]

MPPT型コントローラを使用することで、
住宅・産業用の高電圧用、系統連携用のソーラーパネルなど多くの太陽電池が利用出来ます。

工務店・施工会社や住宅用ソーラー発電の販売店、
モデルハウスなどで、ソーラー発電を自社利用のソーラーパネルで紹介したい場合に有効です。

また、中古品や系統連携で利用したソーラーパネルを有効利用できます。
最近では、オークションなどで購入された太陽電池を使う方がいらっしゃいます。

太陽電池から最大電力を引き出すMPPT制御でソーラー発電から効率よく蓄電できます

住宅産業用ソーラーパネルを利用する際は、
​基本的にPWM型の充電コントローラーは使えませんので、
MPPT 型の充電コントローラーになります。

充電コントローラーに、容量と条件が合わないソーラーパネルを繋げると正常動作できないばかりか危険な場合がありますので無理に利用しないで下さい。

充電コントローラーの選定についてご連絡いただく場合は、
選択する際に必ず必要なデータがございます。お調べの上、ご連絡下さい。

ソーラーパネルの仕様は、説明書・カタログに記載されている場合が多いのですが、
わからない場合はメーカーにお尋ねの上ご連絡ください。
メーカーのウェブサイトに掲載されている場合も多いようです。


○ コントローラーを選ぶための必須データ

1)セルの種類/単結晶・多結晶・アモルファスなど [必須] :
2)最大電圧 [必須] :
3)最大電流 [必須] :
4)開放電圧 [必須] :
5)短絡電流 [必須] :
6)出力 [必須] :
7)利用枚数と、並列・直列などの組み合わせ方の希望 [必須] :
8)希望のバッテリーシステム電圧/12V・24V・36V・48V・60V [必須] :
9)メーカー・ブランド・機種名 :
10)他に条件があればご連絡ください :

コントローラーとは太陽電池などの発電電力を効率よく利用するための制御機です

充電機能が必要な場合も、充電専用コントローラーは種類が少ないため、充放電コントローラーの充電機能のみ使いますと多くのコントローラーの中から選択できます。

充放電コントローラー:充電と放電を同時に使うことが出来ます。バッテリーに充電、バッテリーから放電になります。




太陽電池などの発電電力を効率よく利用するための充電・放電制御コントローラー


充電コントローラの基本性能は過充電防止と逆流防止、放電コントローラの基本性能は過放電防止

機種により、付加機能として、タイマー機能、電圧・電流値表示機能などございます。


適合入力電流は、仕様以下の容量の物であれば利用できます。(10A は、0 ~ 10Aまで)
負荷の出力電流は、仕様以下の容量の物であれば利用できます。(10A は、0 ~ 10Aまで)

充電のみの機能が必要な場合も、充電専用コントローラーは種類が少ないため、充放電コントローラーの充電機能のみ使いますと多くのコントローラーの中から選択できます。

基本的に、独立電源用のソーラーパネルを用います。 住宅産業用のソーラーパネルを使う際は、MPPT 型のコントローラをご使用ください。


充放電コントローラーは、充電と放電を同時に使うことが出来ます。放電は、太陽電池から直接ではなくて、バッテリーに充電された電気を使用します。


当店の製品は、すべて正規品ですので日本語の取り扱い説明書および国内サポートが付いています!

[ブランド・容量別の一覧] こちらをクリック!






【経済産業省】還元事業認証店




¥1000引きクーポン!
*5万円以上の購入で使用可能
*クーポンコード→ 1000y190903



お得![メール便対応品 700円引き] 使い方  メール便対応品の一覧
*クーポンコード→ post700y



独立電源専門のプロショップ
通販開始20年! 創業1999年

在庫品は、当日出荷可能!

*日時指定は「ご注文内容のご確認」の【お問合せ欄】に記入下さい

■ お買物方法
(会員登録なしでも購入できます。法人・団体の掛売りも承ります。)

*ご希望の名称で【領収書】他、ご指定の各種伝票を発行!

■ 事業案内

■ 国立大学・企業などの販売実績

お問い合わせ (ヒント・コツ)

▼ お支払い方法
・代引き(到着時払い)
・クレジットカード
・後払い(コンビニ・銀行・郵便局)
・前払い(銀行・郵便局)
・PayPal
・掛け売り(業者・公費・学校)


▼ 商品一覧・すべての製品
・充放電コントローラの一覧
・サイクルバッテリの一覧
・特注品
・新製品




お問い合わせフォーム


友だち追加 LINE QRコード





BLOG記事

お客様作品実例集(ソーラー発電)

豆知識(DIY太陽光発電)

オフグリッドの計算方法

SNSチラ見




【正規販売店】

修理・サポート、ご安心下さい

シャープ、京セラなど全品、正規ルート品です。


▼ 新着10件! 新規取り扱い製品 ▼

ナチュラルスカイネットワーク - 商品一覧

2019/11/01 密閉型サイクルバッテリー LONG / 高耐久型 CWP100-12N / 12V 100Ah


38830円
正規品!

バッテリーは鮮度が大切!
適切に管理された製品を販売いたします。旧在庫品や処分品はありません。新鮮です。

人気の台湾 LONG のバッテリーです。世界有数のバッテリーメーカーであり、互換性が高いことから日本でも人気です。純正品の交換にもどうぞ!

お届けは最短で翌日到着が可能!
完全密閉で液漏れやガスの発生がないので、車内や室内で安心です。設置場所を選ばずにメンテナンスフリーが嬉しいですね。


最高性能 LONG ソーラー発電向け
12V 100Ah 密閉型グリーンパワーバッテリー
蓄電電力量1200Wh
サイクルバッテリー

【耐久性2倍・最長期待寿命15年】

・新開発・ソーラー発電・風力発電向け長寿命高サイクルバッテリー

・完全密閉型なので液漏れやガスの放出が無く、様々な機器の電源として利用できる完全密閉型のグリーンパワーバッテリーです。

・グリーンパワーバッテリーはソーラー発電や風力発電向けに特別に設計開発された長寿命・高サイクルバッテリーです。

・ソーラー発電システムのバッテリーは、過酷な条件下で連日のように深い充電に耐え、ソーラーパネルと同じように長い寿命が求められております。

・当バッテリー(CWP100-12N)は電極に特殊カーボンを使用することにより、今までにない充放電可能回数の強化と長寿命化を実現しております。

・LONG社バッテリーで最上位のバッテリーとなります。


公称電圧 : 12V

基本性能[ データ ]

【基本性能】

・定格蓄電容量:12V100Ah(蓄電容量は20時間率で計算されています)
・サイズ:横幅338mm×奥行170mm×高さ212mm (端子含む高さ:217mm)
・重量:約34.5Kg
・端子形状:ネジ止め端子(M6ボルト)※M6ボルト・ワッシャーセット付き(写真参照)
・認証規格: ISO 9001, ISO 14001, OHSAS 18001, UL

当LONGバッテリーはISO9001国際品質保証規格に適合した高品質なバッテリーです。安心してご利用いただけます。(ISO9001マークはバッテリーに印字してあります。)


【詳細性能】

公称容量
10時間率 ( 10A放電で10.50Vまで出力) 100Ah
5時間率 ( 17A放電で10.20Vまで出力) 85Ah
5時間率 ( 60A放電で10.20Vまで出力) 60Ah
1C ( 100A放電で9.60Vまで出力) 45Ah

内部抵抗(1KHzで)・・・5mΩ

最大放電電流(5秒)・・・1200A

動作温度範囲(適切な温度範囲)
充電 0℃ ~ 40℃
放電 -15℃~ 50℃
保管 -15℃~ 40℃

気温20℃で保管時の充電保持率
1ヶ月 98%(放電率にして2%)
3ヶ月 94%(放電率にして6%)
6ヶ月 85%(放電率にして15%)

気温20℃で充電
繰り返しの充放電使用の場合
充電電圧 14.4~14.5V
最大充電電流:30A

スタンバイ使用の場合
定電圧充電電圧 13.50~13.80V


【繰り返し充放電可能回数の目安】

30%放電後に満充電の繰り返し使用・・・約1800回
50%放電後に満充電の繰り返し使用・・・約900回
80%放電後に満充電の繰り返し使用・・・約600回
100%放電後に満充電の繰り返し使用・・・約350回

スタンバイ使用時(待機充電):10~15年
※使用方法や使用する環境により充放電可能回数は変化いたします。


カタログ 『 密閉型サイクルバッテリー LONG / 高耐久型 CWP100-12N / 12V 100Ah  』 メーカーウェブサイト

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/24 正弦波インバータ(並列機能搭載) DC48V->AC200V 1500W / SD1500-248


159500円

いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました!

・最大15台の並列運転でビルや工場でも使えます。

・単相三線,三相三線,三相四線電源システムの構築可能

・商用電源の自動切替機能付きでバックアップに最適

・豊富な充電電圧

・PCでの管理

・最新の高性能設計

・RS-232で電源のON/OFFや設定の表示可能

・自動切替スイッチ(バイパスリレー)内蔵

・正弦波出力(歪率3%以下)

・負荷・温度連動型の冷却ファン

・パワーセーブモード機能で低負荷時の節電可能

・豊富な保護回路を搭載

・入力高電圧,入力低電圧,過温度,過負荷,交流入力短絡,

・逆接続(内部ヒューズ),出力短絡,冷却ファン不具合検出

・リモートコントロール端子搭載


型式 : SD1500-248

定格出力 : 1500VA

出力電力(3分間) : 1500~1800VA

最大出力(3秒間) : 1800~2400VA

サージ電力(0.2秒以下) : >2400VA

出力波形(歪率) : 正弦波※4

最大効率 : 90%

定格出力電圧(SW切換) : 200/220/230/240Vac±3%

周波数(SW切換) : 50/60Hz±0.1%

定格DC入力電圧 : 48Vdc

DC入力電圧範囲 : 40.0~64.0Vdc

無負荷電流 : <0.8A

パワーセーブモード : 0.4A

AC入力電圧範囲 : 200/220/230/240Vac±12.5%

選択周波数 : 50/60Hz

同期周波数 : 47〜57/53〜63Hz

ブレーカー : 10A

無遮断切替スイッチ : 単体使用時4msec以下

入力保護 : 逆接続(ヒューズ),低電圧,高電圧,AC過電流(ブレーカー)

出力保護 : 短絡,過負荷,過温度,過電圧

動作温度範囲 : -20~60℃※5

湿度 : 0~90% RH(結露無きこと)

安全規格 : EN62368-1

耐圧 : バッテリー入力-AC出力:2121Vdc
耐圧 : AC出力-シャーシグラウンド:500Vdc
耐圧 : バッテリー入力-シャーシグラウンド:1414Vdc

絶縁抵抗 : 100MΩ/500Vdc

EMC規格 : EN55032, EN55024

eマーク : CISPR 25; ISO7637-2

リモートコントローラ※6 : CR-8 / CR-10

冷却 : 負荷,温度連動ファン

寸法 : W283×H128×D351(mm)

重量 : 5.5kg

標準価格(税抜) : 155,000円

●RoHS指令対応
※仕様は予告なく変更することがあります。記載無きものは,定格動作時にて測定しています。
※4 入力電圧が定格の1.15倍以上の電圧で,出力電圧が110V/230Vで,線形負荷の場合。
※5 40℃以上で出力が減少します。出力特性をご参照下さい。
※6 リモートコントローラは別売のオプションです。






端子台形状
  本体前面パネルのネジをはずしたら,内部が端子台になっています。


入力側1次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。

外形寸法図(PDFファイル)

データシート

SDシリーズのリモートコントロール端子について

パワーセーブモード機能について

カタログ

SDシリーズインバータケーブル、端子、ヒューズサイズ(PDFファイル)


[オプション]

リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1


[付属品]

丸型端子2個
取扱説明書

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/24 正弦波インバータ(並列機能搭載) DC24V->AC200V 1500W / SD1500-224


159500円

いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました!

・最大15台の並列運転でビルや工場でも使えます。

・単相三線,三相三線,三相四線電源システムの構築可能

・商用電源の自動切替機能付きでバックアップに最適

・豊富な充電電圧

・PCでの管理

・最新の高性能設計

・RS-232で電源のON/OFFや設定の表示可能

・自動切替スイッチ(バイパスリレー)内蔵

・正弦波出力(歪率3%以下)

・負荷・温度連動型の冷却ファン

・パワーセーブモード機能で低負荷時の節電可能

・豊富な保護回路を搭載

・入力高電圧,入力低電圧,過温度,過負荷,交流入力短絡,

・逆接続(内部ヒューズ),出力短絡,冷却ファン不具合検出

・リモートコントロール端子搭載


型式 : SD1500-224

定格出力 : 1500VA

出力電力(3分間) : 1500~1800VA

最大出力(3秒間) : 1800~2400VA

サージ電力(0.2秒以下) : >2400VA

出力波形(歪率) : 正弦波※4

最大効率 : 88%

定格出力電圧(SW切換) : 200/220/230/240Vac±3%

周波数(SW切換) : 50/60Hz±0.1%

定格DC入力電圧 : 24Vdc

DC入力電圧範囲 : 20.0~32.0Vdc

無負荷電流 : <1.6A

パワーセーブモード : 0.7A

AC入力電圧範囲 : 200/220/230/240Vac±12.5%

選択周波数 : 50/60Hz

同期周波数 : 47〜57/53〜63Hz

ブレーカー : 10A

無遮断切替スイッチ : 単体使用時4msec以下

入力保護 : 逆接続(ヒューズ),低電圧,高電圧,AC過電流(ブレーカー)

出力保護 : 短絡,過負荷,過温度,過電圧

動作温度範囲 : -20~60℃※5

湿度 : 0~90% RH(結露無きこと)

安全規格 : EN62368-1

耐圧 : バッテリー入力-AC出力:2121Vdc
耐圧 : AC出力-シャーシグラウンド:500Vdc
耐圧 : バッテリー入力-シャーシグラウンド:1414Vdc

絶縁抵抗 : 100MΩ/500Vdc

EMC規格 : EN55032, EN55024

eマーク : CISPR 25; ISO7637-2

リモートコントローラ※6 : CR-6 / CR-8 / CR-10

冷却 : 負荷,温度連動ファン

寸法 : W283×H128×D351(mm)

重量 : 5.5kg

標準価格(税抜) : 155,000円

●RoHS指令対応
※仕様は予告なく変更することがあります。記載無きものは,定格動作時にて測定しています。
※4 入力電圧が定格の1.15倍以上の電圧で,出力電圧が110V/230Vで,線形負荷の場合。
※5 40℃以上で出力が減少します。出力特性をご参照下さい。
※6 リモートコントローラは別売のオプションです。





端子台形状
  本体前面パネルのネジをはずしたら,内部が端子台になっています。


入力側1次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。

外形寸法図(PDFファイル)

データシート

SDシリーズのリモートコントロール端子について

パワーセーブモード機能について

カタログ

SDシリーズインバータケーブル、端子、ヒューズサイズ(PDFファイル)


[オプション]

リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1


[付属品]

丸型端子2個
取扱説明書

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/24 正弦波インバータ(並列機能搭載) DC12V->AC200V 1500W / SD1500-212


159500円

いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました!

・最大15台の並列運転でビルや工場でも使えます。

・単相三線,三相三線,三相四線電源システムの構築可能

・商用電源の自動切替機能付きでバックアップに最適

・豊富な充電電圧

・PCでの管理

・最新の高性能設計

・RS-232で電源のON/OFFや設定の表示可能

・自動切替スイッチ(バイパスリレー)内蔵

・正弦波出力(歪率3%以下)

・負荷・温度連動型の冷却ファン

・パワーセーブモード機能で低負荷時の節電可能

・豊富な保護回路を搭載

・入力高電圧,入力低電圧,過温度,過負荷,交流入力短絡,

・逆接続(内部ヒューズ),出力短絡,冷却ファン不具合検出

・リモートコントロール端子搭載


型式 : SD1500-212

定格出力 : 1500VA

出力電力(3分間) : 1500~1800VA

最大出力(3秒間) : 1800~2400VA

サージ電力(0.2秒以下) : >2400VA

出力波形(歪率) : 正弦波※4

最大効率 : 88%

定格出力電圧(SW切換) : 200/220/230/240Vac±3%

周波数(SW切換) : 50/60Hz±0.1%

定格DC入力電圧 : 12Vdc

DC入力電圧範囲 : 10.0~16.0Vdc

無負荷電流 : <3.3A

パワーセーブモード : 1.1A

AC入力電圧範囲 : 200/220/230/240Vac±12.5%

選択周波数 : 50/60Hz

同期周波数 : 47〜57/53〜63Hz

ブレーカー : 10A

無遮断切替スイッチ : 単体使用時4msec以下

入力保護 : 逆接続(ヒューズ),低電圧,高電圧,AC過電流(ブレーカー)

出力保護 : 短絡,過負荷,過温度,過電圧

動作温度範囲 : -20~60℃※5

湿度 : 0~90% RH(結露無きこと)

安全規格 : EN62368-1

耐圧 : バッテリー入力-AC出力:2121Vdc
耐圧 : AC出力-シャーシグラウンド:500Vdc
耐圧 : バッテリー入力-シャーシグラウンド:1414Vdc

絶縁抵抗 : 100MΩ/500Vdc

EMC規格 : EN55032, EN55024

eマーク : CISPR 25; ISO7637-2

リモートコントローラ※6 : CR-6 / CR-8 / CR-10

冷却 : 負荷,温度連動ファン

寸法 : W283×H128×D351(mm)

重量 : 5.5kg

標準価格(税抜) : 155,000円

●RoHS指令対応
※仕様は予告なく変更することがあります。記載無きものは,定格動作時にて測定しています。
※4 入力電圧が定格の1.15倍以上の電圧で,出力電圧が110V/230Vで,線形負荷の場合。
※5 40℃以上で出力が減少します。出力特性をご参照下さい。
※6 リモートコントローラは別売のオプションです。




端子台形状
  本体前面パネルのネジをはずしたら,内部が端子台になっています。


入力側1次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。

外形寸法図(PDFファイル)

データシート

SDシリーズのリモートコントロール端子について

パワーセーブモード機能について

カタログ

SDシリーズインバータケーブル、端子、ヒューズサイズ(PDFファイル)


[オプション]

リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1


[付属品]

丸型端子2個
取扱説明書

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/24 正弦波インバータ(並列機能搭載) DC48V->AC100V 1500W / SD1500-148


159500円

いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました!

・最大15台の並列運転でビルや工場でも使えます。

・単相三線,三相三線,三相四線電源システムの構築可能

・商用電源の自動切替機能付きでバックアップに最適

・豊富な充電電圧

・PCでの管理

・最新の高性能設計

・RS-232で電源のON/OFFや設定の表示可能

・自動切替スイッチ(バイパスリレー)内蔵

・正弦波出力(歪率3%以下)

・負荷・温度連動型の冷却ファン

・パワーセーブモード機能で低負荷時の節電可能

・豊富な保護回路を搭載

・入力高電圧,入力低電圧,過温度,過負荷,交流入力短絡,

・逆接続(内部ヒューズ),出力短絡,冷却ファン不具合検出

・リモートコントロール端子搭載


型式 : SD1500-148

定格出力 : 1500VA

出力電力(3分間) : 1500~1800VA

最大出力(3秒間) : 1800~2400VA

サージ電力(0.2秒以下) : >2400VA

出力波形(歪率) : 正弦波※1

最大効率 : 90%

定格出力電圧(SW切換) : 100/110/115/120Vac±3%

周波数(SW切換) : 50/60Hz±0.1%

定格DC入力電圧 : 48Vdc

DC入力電圧範囲 : 40.0~64.0Vdc

無負荷電流 : <0.3A

パワーセーブモード : 0.3A

AC入力電圧範囲 : 100/110/115/120Vac±12.5%

選択周波数 : 50/60Hz

同期周波数 : 47〜57/53〜63Hz

ブレーカー : 20A

無遮断切替スイッチ : 単体使用時4msec以下

入力保護 : 逆接続(ヒューズ),低電圧,高電圧,AC過電流(ブレーカー)

出力保護 : 短絡,過負荷,過温度,過電圧

動作温度範囲 : -20~60℃※2

湿度 : 0~90% RH(結露無きこと)

安全規格 : -

耐圧 : バッテリー入力-AC出力:2121Vdc
耐圧 : AC出力-シャーシグラウンド:500Vdc
耐圧 : バッテリー入力-シャーシグラウンド:1414Vdc

絶縁抵抗 : 100MΩ/500Vdc

EMC規格 : FCC Class B

リモートコントローラ※3 : CR-8 / CR-10

冷却 : 負荷,温度連動ファン

寸法 : W283×H128×D351(mm)

重量 : 5.5kg

標準価格(税抜) : 155,000円

●RoHS指令対応
※仕様は予告なく変更することがあります。記載無きものは,定格動作時にて測定しています。
※1 入力電圧が定格の1.15倍以上の電圧で,出力電圧が110V/230Vで,線形負荷の場合。
※2 40℃以上で出力が減少します。出力特性をご参照下さい。
※3 リモートコントローラは別売のオプションです。




端子台形状
  本体前面パネルのネジをはずしたら,内部が端子台になっています。


入力側1次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。

外形寸法図(PDFファイル)

データシート

SDシリーズのリモートコントロール端子について

パワーセーブモード機能について

カタログ

SDシリーズインバータケーブル、端子、ヒューズサイズ(PDFファイル)


[オプション]

リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1


[付属品]

丸型端子2個
取扱説明書

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/24 正弦波インバータ(並列機能搭載) DC24V->AC100V 1500W / SD1500-124


159500円

いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました!

・最大15台の並列運転でビルや工場でも使えます。

・単相三線,三相三線,三相四線電源システムの構築可能

・商用電源の自動切替機能付きでバックアップに最適

・豊富な充電電圧

・PCでの管理

・最新の高性能設計

・RS-232で電源のON/OFFや設定の表示可能

・自動切替スイッチ(バイパスリレー)内蔵

・正弦波出力(歪率3%以下)

・負荷・温度連動型の冷却ファン

・パワーセーブモード機能で低負荷時の節電可能

・豊富な保護回路を搭載

・入力高電圧,入力低電圧,過温度,過負荷,交流入力短絡,

・逆接続(内部ヒューズ),出力短絡,冷却ファン不具合検出

・リモートコントロール端子搭載


型式 : SD1500-124

定格出力 : 1500VA

出力電力(3分間) : 1500~1800VA

最大出力(3秒間) : 1800~2400VA

サージ電力(0.2秒以下) : >2400VA

出力波形(歪率) : 正弦波※1

最大効率 : 89%

定格出力電圧(SW切換) : 100/110/115/120Vac±3%

周波数(SW切換) : 50/60Hz±0.1%

定格DC入力電圧 : 24Vdc

DC入力電圧範囲 : 20.0~32.0Vdc

無負荷電流 : <1.2A

パワーセーブモード : 0.35A

AC入力電圧範囲 : 100/110/115/120Vac±12.5%

選択周波数 : 50/60Hz

同期周波数 : 47〜57/53〜63Hz

ブレーカー : 20A

無遮断切替スイッチ : 単体使用時4msec以下

入力保護 : 逆接続(ヒューズ),低電圧,高電圧,AC過電流(ブレーカー)

出力保護 : 短絡,過負荷,過温度,過電圧

動作温度範囲 : -20~60℃※2

湿度 : 0~90% RH(結露無きこと)

安全規格 : UL458

耐圧 : バッテリー入力-AC出力:2121Vdc
耐圧 : AC出力-シャーシグラウンド:500Vdc
耐圧 : バッテリー入力-シャーシグラウンド:1414Vdc

絶縁抵抗 : 100MΩ/500Vdc

EMC規格 : FCC Class B

リモートコントローラ※3 : CR-6 / CR-8 / CR-10

冷却 : 負荷,温度連動ファン

寸法 : W283×H128×D351(mm)

重量 : 5.5kg

標準価格(税抜) : 155,000円

●RoHS指令対応
※仕様は予告なく変更することがあります。記載無きものは,定格動作時にて測定しています。
※1 入力電圧が定格の1.15倍以上の電圧で,出力電圧が110V/230Vで,線形負荷の場合。
※2 40℃以上で出力が減少します。出力特性をご参照下さい。
※3 リモートコントローラは別売のオプションです。



端子台形状
  本体前面パネルのネジをはずしたら,内部が端子台になっています。


入力側1次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。

外形寸法図(PDFファイル)

データシート

SDシリーズのリモートコントロール端子について

パワーセーブモード機能について

カタログ

SDシリーズインバータケーブル、端子、ヒューズサイズ(PDFファイル)


[オプション]

リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1


[付属品]

丸型端子2個
取扱説明書

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/24 正弦波インバータ(並列機能搭載) DC12V->AC100V 1500W / SD1500-112


159500円

いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました!

・最大15台の並列運転でビルや工場でも使えます。

・単相三線,三相三線,三相四線電源システムの構築可能

・商用電源の自動切替機能付きでバックアップに最適

・豊富な充電電圧

・PCでの管理

・最新の高性能設計

・RS-232で電源のON/OFFや設定の表示可能

・自動切替スイッチ(バイパスリレー)内蔵

・正弦波出力(歪率3%以下)

・負荷・温度連動型の冷却ファン

・パワーセーブモード機能で低負荷時の節電可能

・豊富な保護回路を搭載

・入力高電圧,入力低電圧,過温度,過負荷,交流入力短絡,

・逆接続(内部ヒューズ),出力短絡,冷却ファン不具合検出

・リモートコントロール端子搭載


型式 : SD1500-112

定格出力 : 1500VA

出力電力(3分間) : 1500~1800VA

最大出力(3秒間) : 1800~2400VA

サージ電力(0.2秒以下) : >2400VA

出力波形(歪率) : 正弦波※1

最大効率 : 88%

定格出力電圧(SW切換) : 100/110/115/120Vac±3%

周波数(SW切換) : 50/60Hz±0.1%

定格DC入力電圧 : 12Vdc

DC入力電圧範囲 : 10.0~16.0Vdc

無負荷電流 : <2.4A

パワーセーブモード : 0.9A

AC入力電圧範囲 : 100/110/115/120Vac±12.5%

選択周波数 : 50/60Hz

同期周波数 : 47〜57/53〜63Hz

ブレーカー : 20A

無遮断切替スイッチ : 単体使用時4msec以下

入力保護 : 逆接続(ヒューズ),低電圧,高電圧,AC過電流(ブレーカー)

出力保護 : 短絡,過負荷,過温度,過電圧

動作温度範囲 : -20~60℃※2

湿度 : 0~90% RH(結露無きこと)

安全規格 : UL458

耐圧 : バッテリー入力-AC出力:2121Vdc
耐圧 : AC出力-シャーシグラウンド:500Vdc
耐圧 : バッテリー入力-シャーシグラウンド:1414Vdc

絶縁抵抗 : 100MΩ/500Vdc

EMC規格 : FCC Class B

リモートコントローラ※3 : CR-6 / CR-8 / CR-10

冷却 : 負荷,温度連動ファン

寸法 : W283×H128×D351(mm)

重量 : 5.5kg

標準価格(税抜) : 155,000円


●RoHS指令対応
※仕様は予告なく変更することがあります。記載無きものは,定格動作時にて測定しています。
※1 入力電圧が定格の1.15倍以上の電圧で,出力電圧が110V/230Vで,線形負荷の場合。
※2 40℃以上で出力が減少します。出力特性をご参照下さい。
※3 リモートコントローラは別売のオプションです。


端子台形状
  本体前面パネルのネジをはずしたら,内部が端子台になっています。


入力側1次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。

外形寸法図(PDFファイル)

データシート

SDシリーズのリモートコントロール端子について

パワーセーブモード機能について

カタログ

SDシリーズインバータケーブル、端子、ヒューズサイズ(PDFファイル)


[オプション]

リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1


[付属品]

丸型端子2個
取扱説明書

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/10 特価ソーラー発電セット y-solar 40W + SABA10


22110円

太陽電池と過充電防止・逆流防止用の充放電コントローラのセット


ケーブル含めて、すべて同梱!

車や船のバッテリー充電、外灯、非常電源、屋外電源、趣味の太陽光発電にもお使いください!

バッテリーをお持ちの場合に簡単に本格的な独立型ソーラー発電が作れます。

ソーラーパネルを増やしたい場合、発電量を増やしたい場合、親切にご提案いたします!すぐに見積もりを作ります!お気軽にご連絡ください。



システム電圧 : 12V のバッテリーに蓄電できます

40W の発電量になります。

晴れている場合、約 2A/h の蓄電能力があります。


セット内容のソーラーパネル
太陽電池タイプ:高品質多結晶シリコン
定格出力:40W
開放電圧:約21.6V
短絡電流:約2.44A
最大動作電圧:約17.28V
最大動作電流:約2.31A
寸法:縦41.3cm×横67.8cm×厚さ2.6cm
重量:約3.5Kg(本体)
表面のガラス:強化ガラス
外枠:耐腐食コーティングアルミフレーム

期待寿命(定格出力の80%を維持):約25年

約8mの長い電源ケーブルと大きめの鰐口クリップ
楕円型2芯ケーブル
銅線太さ:0.75sq
許容電流:7A

一日の日照時間 3~6時間での発電量の目安 [Wh] :  120 ~ 240Wh

一日の日照時間での電気製品ご利用目安
10Wの照明などの利用目安 [時間] :  12 ~ 20h
30Wのノートパソコンなどの利用目安 [時間] :  4 ~ 8h


セット内容のコントローラ
充放電コントローラー / Solar Amp B SA-BA10
超低消費電力 2mA
日本メーカー製(日本人設計)
名刺サイズでコンパクト
豊富な保護回路
LEDによるエラー表示
設定なしですぐに使える

過放電バッテリーへの充電機能を持っているため、万が一の場合でもバッテリーを回復させて、システムを通常復帰させることが可能です。

セット内容のケーブル配線の一部に下記の加工が必要です。大きめのハサミで切断できます。ソーラーパネルに8mケーブルが付いていますので、お客様の都合の良いところ(バッテリーに近い場所をお勧めします)で切断のうえ、コントローラーに接続ください。

y-solar40W太陽電池には、標準で逆流防止ダイオードが組み込まれていますので、充放電コントローラーを利用しない場合でも逆流しませんが過充電対策及び効率的な充電のためにセットでご案内しております。
接続するバッテリー容量の目安 : 約25Ah ~

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/10/10 多結晶 ソーラーパネル 40W - 12V / y-solar


17600円

車・船のバッテリ補充電に最適な!
蓄電用ソーラーパネル


太陽電池タイプ:高品質多結晶シリコン
定格出力:40W
開放電圧:約21.6V
短絡電流:約2.44A
最大動作電圧:約17.28V
最大動作電流:約2.31A
寸法:縦41.3cm×横67.8cm×厚さ2.6cm
重量:約3.5Kg(本体)
表面のガラス:強化ガラス
外枠:耐腐食コーティングアルミフレーム

期待寿命(定格出力の80%を維持):約25年

約8mの長い電源ケーブルと大きめの鰐口クリップ
楕円型2芯ケーブル
銅線太さ:0.75sq
許容電流:7A

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
2019/08/27 SK インバータ用 ヒューズ付き配線ケーブル 赤黒2本1セット 1.8m(SK1500-112 対応)


19800円

・単芯 KIV ケーブル38sq:部品を含んだ全長で各1.8m

・ヒューズ 定格電流 200A


バッテリとインバーターに接続できるように丸型圧着端子絶縁キャップつきで加工済み

ヒューズケース取り付け用の配線端加工済み


ケーブル、ヒューズ1ヶ、ヒューズケース、圧着端子を加工した状態ででお届け致します。(お届けのヒューズは1ヶです。画像はイメージです。画像記載のアンペア数は必要に応じて変わります。)


インバーターとバッテリーなどを結線する際に必要となる大径ケーブルです。ケーブルを利用する際は、必ず仕様の容量内でご利用下さい。

→【商品についての詳細は、ここをクリック!】詳細&購入ページ
