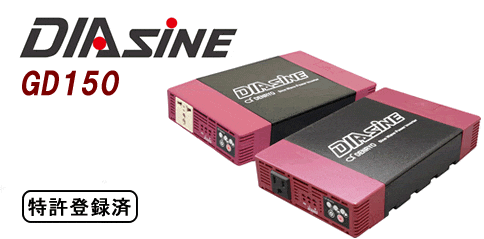

DC>AC 正弦波 インバータ DIAsine DC48V入力・AC200V(220,230,240V)出力 150W / GD150NU-248


¥ 43,662 税込

商品コード: 2000000000001318

数量


ファンレスで静かだから、室内・車内・船内で快適!!

小型・薄型設計で組み込みや設置が楽々。

東京にある技術系会社電菱のオリジナル設計で安心。
(安価なだけの輸入品と違います!)


ご注意:交流AC 200V(230/220/240Vac)出力です。

交流AC100V(110/115/120Vac)は違うページでご案内しています。



小型・ファンレス


日本国内で、回路,構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。


自己消費電流を抑える動作モード


「低消費動作モード」,「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。


軽量・薄型


本体を破損させない逆極性接続保護


弊社独自の入力逆接続極性保護回路※は,バッテリーを逆接続すると警告LED が点灯し,本体を破損させません。※国内,国際特許出願済みです。


広い入力電圧範囲


本製品の入力電圧範囲は,放電可能電圧の広い電池が利用できます。


広い動作温度範囲


動作温度範囲は-20~60℃の広い範囲です。
※自動的に出力が停止するわけではありません。50℃を超える環境下では,各モデルのディレーティングカーブにそって負荷を使用してください。


安心の国内設計


本製品は,ソフトウェア及びハードウェアの設計全てを,弊社研究開発スタッフが日本国内で行っています。


出力電圧・周波数を設定可能


出力電圧200/220/230/240Vacと周波数50/60Hzをボタンで容易に変更できます。電圧,周波数が異なる地域,電化製品でもご利用いただけます。

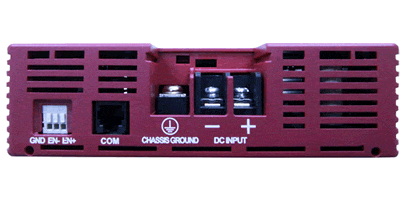

リモートコネクタ搭載


遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため,システムへの組み込みに適しています。


わかりやすいLED表示


3つのLED6色で設定と動作状態,エラー内容を表示します。運転状況が一目瞭然です。


豊富な保護回路


入力電圧警告,遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度



型式 : GD150NU-248

定格電力 : 150VA
最大出力電力(3分) : 180VA
サージ電力(3秒) : 210VA
定格入力電圧 : 48Vdc
定格出力電圧(切換可) : 230(初期値)/200/220/240Vac
周波数(切換可) : 50±0.1Hz(初期値)50/60Hz
出力波形 : 正弦波(歪率3%未満)
効率(定格負荷) : 92%
無負荷時電流※1(低消費動作モード) : 0.1A
無負荷時電流※1(標準動作モード) : 0.2A
スタンバイ消費電流※1 : 4mA
スリープ消費電流※1 : 3mA
入力電圧範囲※2 : 42~68Vdc
保護回路 : 入力低電圧,入力過電圧,入力逆極性接続
保護回路 : 出力過負荷,出力短絡,出力電圧異常,過温度
安全規格 : EN60950-1:2006/A2:2013
EMC規格 : イミュニティ EN55024:2010
EMC規格 : エミッション EN55032:2012
耐圧 : バッテリー入力 – AC出力:3.0kVac
耐圧 : AC出力 – シャーシグラウンド:1.5kVac
耐圧 : バッテリー入力 – シャーシグラウンド:1.5kVac
絶縁抵抗 : >1000MΩ/500Vdc/25℃/70% RH
耐振 : 10~500Hz,3G 10min./ 1cycle,60分 XYZ各方向
動作温度範囲※3 : -20~+50℃(定格負荷),+60℃(70%負荷)
動作湿度範囲 : 20~90%RH 結露なきこと
保存温度,湿度範囲 : -30~+70℃,10~95%RH(結露無きこと)
冷却 : 自然対流
付属品 :

寸法(L×W×H) : 234.0×146.5×44.0mm
重量 : 0.9kg

●RoHS指令対応
◆仕様及び外観は,改良のため予告無く変更することがあります。
◆記載無きものは,入力電圧212:12Vdc,224:24Vdc,248:48Vdc,負荷150VA(力率=1.0),
外気25℃,工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 212:±0.5V,224:±1V,248:±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm

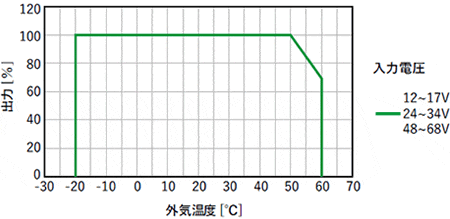

ディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません。

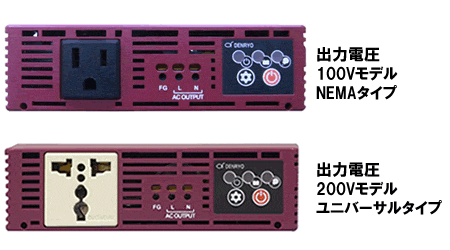

ユニバーサルタイププラグが搭載しております。
世界のあらゆる地域で使用できます。

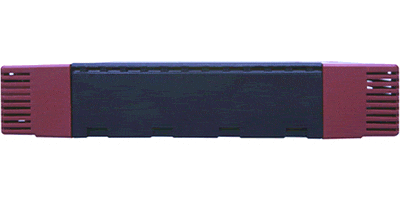

全モデルにおいて同外形で,製品高さ44mm (1U)の薄型設計,重さ僅か1kgです。
同出力クラスでは,世界最小のファンレスインバータです。


高効率回路により,DC-AC変換効率を高めて熱損失を抑えることで,
ファンレス構造を実現しました。ファンレスによる静音動作が
求められる各種システムに適します。


国内,国際特許出願済み,独自の入力逆接続極性保護回路を内蔵しており,
バッテリーを逆接続しても,従来製品のように破損することがありません。
設置ミスによる故障やメンテナンスの負担を減らせます。


    小型・ファンレス

    弊社研究開発スタッフが,回路,構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。

    自己消費電流を抑える動作モード

    「低消費動作モード」,「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。

    軽量・薄型

    定格出力 300W クラスのインバータの場合、,DIAsine は世界最小の重量 1.0kg,体積 1.5L を実現し,高さ 44mm (1U) の薄型設計です。

    本体を破損させない逆極性接続保護

    弊社独自の入力逆接続極性保護回路は,バッテリーを逆接続すると警告LED が点灯し,本体を破損させません。

    広い入力電圧範囲

    本製品の入力電圧範囲は,放電可能電圧の広い電池が利用できます。

    広い動作温度範囲

    動作温度範囲は-20~60℃の広い範囲です。
    ※自動的に出力が停止するわけではありません。50℃を超える環境下では,各モデルのディレーティングカーブにそって負荷を使用してください。

    安心の国内設計

    本製品は,ソフトウェア及びハードウェアの設計全てを,弊社研究開発スタッフが日本国内で行っています。

    出力電圧・周波数を設定可能

    出力電圧と周波数50/60Hzをボタンで容易に変更できます。電圧,周波数が異なる地域,電化製品でもご利用いただけます。

    リモートコネクタ搭載

    遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため,システムへの組み込みに適しています。

    わかりやすいLED表示

    3つのLED6色で設定と動作状態,エラー内容を表示します。運転状況が一目瞭然です。

    豊富な保護回路

    入力電圧警告,遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度



    型式
    GD150NA-112
    GD150NA-124
    GD150NA-148
    定格電力
    150VA
    最大出力電力(3分)
    180VA
    サージ電力(3秒)
    210VA
    定格入力電圧
    12Vdc
    24Vdc
    48Vdc
    定格出力電圧(切換可)
    100(初期値)/110/115/120Vac
    周波数(切換可)
    50±0.1Hz(初期値)50/60Hz
    出力波形
    正弦波(歪率3%未満)
    効率(定格負荷)
    89%
    89%
    90%
    無負荷時電流※1
    (低消費動作モード)
    0.4A
    0.2A
    0.1A
    無負荷時電流※1
    (標準動作モード)
    0.6A
    0.3A
    0.2A
    スタンバイ消費電流※1
    7mA
    7mA
    4mA
    スリープ消費電流※1
    1mA
    3mA
    3mA
    入力電圧範囲※2
    10.5~17Vdc
    21~34Vdc
    42~68Vdc
    保護回路
    入力低電圧,入力過電圧,入力逆極性接続
    出力過負荷,出力短絡,出力電圧異常,過温度
    安全規格
    EN60950-1:2006/A2:2013
    EMC規格
    イミュニティ EN55024:2010
    エミッション EN55032:2012, FCC class A
    耐圧
    バッテリー入力 – AC出力:3.0kVac
    AC出力 – シャーシグラウンド:1.5kVac
    バッテリー入力 – シャーシグラウンド:1.5kVac
    絶縁抵抗
    >1000MΩ/500Vdc/25℃/70% RH
    耐振
    10~500Hz,3G 10min./ 1cycle,60分 XYZ各方向
    動作温度範囲※3
    -20~+50℃(定格負荷),+60℃(70%負荷)
    動作湿度範囲
    20~90%RH 結露なきこと
    保存温度,湿度範囲
    -30~+70℃,10~95%RH(結露無きこと)
    冷却
    自然対流
    付属品
    アクセサリープラグ付きケーブル※4
    -
    出力端子
    寸法(L×W×H)
    234.0×146.5×44.0mm
    重量
    0.9kg
    標準価格(税抜)
    35,000円
    ●RoHS指令対応
    ◆仕様及び外観は,改良のため予告無く変更することがあります。
    ◆記載無きものは,入力電圧112:12Vdc,124:24Vdc,148:48Vdc,負荷150VA(力率=1.0),
    外気25℃,工場初期設定値にて測定
    ※1 平均値です。
    ※2 電圧値の誤差範囲 112:±0.5V,124:±1V,148:±2V
    ※3 出力特性をご参照ください。
    ※4 長さ1500±30mm



    型式
    GD150NU-212
    GD150NU-224
    GD150NU-248
    定格電力
    150VA
    最大出力電力(3分)
    180VA
    サージ電力(3秒)
    210VA
    定格入力電圧
    12Vdc
    24Vdc
    48Vdc
    定格出力電圧(切換可)
    230(初期値)/200/220/240Vac
    周波数(切換可)
    50±0.1Hz(初期値)50/60Hz
    出力波形
    正弦波(歪率3%未満)
    効率(定格負荷)
    90%
    91%
    92%
    無負荷時電流※1
    (低消費動作モード)
    0.4A
    0.2A
    0.1A
    無負荷時電流※1
    (標準動作モード)
    0.5A
    0.3A
    0.2A
    スタンバイ消費電流※1
    7mA
    7mA
    4mA
    スリープ消費電流※1
    1mA
    3mA
    3mA
    入力電圧範囲※2
    10.5~17Vdc
    21~34Vdc
    42~68Vdc
    保護回路
    入力低電圧,入力過電圧,入力逆極性接続
    出力過負荷,出力短絡,出力電圧異常,過温度
    安全規格
    EN60950-1:2006/A2:2013
    EMC規格
    イミュニティ EN55024:2010
    エミッション EN55032:2012
    耐圧
    バッテリー入力 – AC出力:3.0kVac
    AC出力 – シャーシグラウンド:1.5kVac
    バッテリー入力 – シャーシグラウンド:1.5kVac
    絶縁抵抗
    >1000MΩ/500Vdc/25℃/70% RH
    耐振
    10~500Hz,3G 10min./ 1cycle,60分 XYZ各方向
    動作温度範囲※3
    -20~+50℃(定格負荷),+60℃(70%負荷)
    動作湿度範囲
    20~90%RH 結露なきこと
    保存温度,湿度範囲
    -30~+70℃,10~95%RH(結露無きこと)
    冷却
    自然対流
    付属品
    アクセサリープラグ付きケーブル※4
    -
    出力端子
    寸法(L×W×H)
    234.0×146.5×44.0mm
    重量
    0.9kg
    標準価格(税抜)
    41,000円
    ●RoHS指令対応
    ◆仕様及び外観は,改良のため予告無く変更することがあります。
    ◆記載無きものは,入力電圧212:12Vdc,224:24Vdc,248:48Vdc,負荷150VA(力率=1.0),
    外気25℃,工場初期設定値にて測定
    ※1 平均値です。
    ※2 電圧値の誤差範囲 212:±0.5V,224:±1V,248:±2V
    ※3 出力特性をご参照ください。
    ※4 長さ1500±30mm


    Q.GDシリーズのリモートコネクタの配線方法を教えてください。

    A.下記のリンクから詳細をご覧になれます。ご確認ください。
    GDシリーズのリモートコネクタについて

    Q.リモートコネクタのENBとGND間に設置するスイッチの仕様は,最大電流何Aまで許容できるものを推奨しますか。
    A.リモートコネクタは信号の受け渡しなので,1Aにも満たないかなり小さな電流です。定格1Aのスイッチをご利用いただけます。

    Q.GDシリーズの取り付け方を教えてください。

    A.下記のリンクから詳細をご覧になれます。ご確認ください。
    GDシリーズの取付方法例について

    Q.車のシガーソケットに接続して利用可能ですか。

    A.GD150NAができます。GD300NAを車でご使用の場合,バッテリーに直接配線してください。一般的に車のシガーソケットに,10A〜15Aヒューズが入っているため,150W以上のインバータを接続すると,ヒューズが切れてしまいます。

    Q.出力側に何も接続していないが,LEDが過負荷エラーを表示しています。出力しません。

    A.何等かの原因で内部部品が短絡状態になったと考えられます。検査する必要があります。
