DENRYO 電菱 SK インバーター の医療機器対応表

DENRYO 電菱 SK インバーター の医療機器対応表



安価なインバーターとの違いは製品の信頼性にあります。
多くの機器が安定的に使える機能をご提供できます。

こちらのページに医療機器対応表を掲載いたします。
人工呼吸器の各メーカーに検証いただいた実績があります。

掲載以外の電気製品についてはご連絡ください。
在宅で利用される以外に、介護タクシーなどで利用されています。

下記に一般的な人工呼吸器等の医療機器に対応する鉛バッテリー、バッテリー充電器、DC-ACインバータの対応表と接続間略図を掲載しております。お役立てください。

*リンク先の製品ページを移動している可能性がございます。その際はお手数ではございますが製品名で検索ください。

■人工呼吸器 機器対応一覧表
バッテリー満充電の状態から使用できる目安の時間は4時間です。それ以降はバッテリー充電器でバッテリーを満充電にしてから再度使用してください。

フクダ電子(株)製 弊社製品対応機器
型式 消費電力 DC-AC
インバータ
鉛バッテリー バッテリー
充電器
Servo i 190VA GD300NA-112 JR130-12 PB-230-12
Servo s 190VA GD300NA-112 JR130-12 PB-230-12
Servo-U 200VA GD300NA-112 JR150-12 PB-230-12
Servo-n 200VA GD300NA-112 JR150-12 PB-230-12
Servo-Air 180VA GD300NA-112 JR130-12 PB-230-12

アコマ医科工業(株)製 弊社製品対応機器
型式 消費電力 DC-AC
インバータ
鉛バッテリー バッテリー
充電器
ART-21EX 260VA
(加湿器含まず)
GD300NA-112 JR200-12 PANcharge1k
ART-300 270VA GD300NA-112 JR200-12 PANcharge1k
ARF-900EII 220VA
(加湿器含む)
GD300NA-112 JR200-12 PANcharge1k
mobile1000II 550VA SP-700-112A JR200-12 PANcharge1k

アイ・エム・アイ(株)製 弊社製品対応機器
型式 消費電力 DC-AC
インバータ
鉛バッテリー バッテリー
充電器
モナールD50 160VA GD300NA-112 JR110-12 PB-230-12
モナールT60 150VA GD300NA-112 JR110-12 PB-230-12

(株)東機貿製 弊社製品対応機器
型式 消費電力 DC-AC
インバータ
鉛バッテリー バッテリー
充電器
HT50 200W GD300NA-112 JR130-12 PB-230-12

チェスト(株)製 弊社製品対応機器
型式 消費電力 DC-AC
インバータ
鉛バッテリー バッテリー
充電器
Vivo30 90VA GD150NA-112 JR65-12 PB-230-12
Vivo40 160VA GD300NA-112 JR110-12 PB-230-12

(株)三幸製作所製 弊社製品対応機器
型式 消費電力 DC-AC
インバータ
鉛バッテリー バッテリー
充電器
ミニックS 70VA GD300NA-112 JR65-12 PB-230-12
ミニックW 70VA GD300NA-112 JR65-12 PB-230-12
セパ 100VA GD300NA-112 JC75-12 PB-230-12
※対応表に掲載していない機種,また対応機器についてご不明な点がございましたら,お気軽に弊社までお問い合わせください。
※バッテリー計算方法:必要なバッテリー容量(Ah)=消費電力×4時間(使用時間)÷12V(バッテリー電圧)÷0.9(インバータ変換効率)÷0.8(25℃以上の温度係数)÷0.8(バッテリー放電深度)

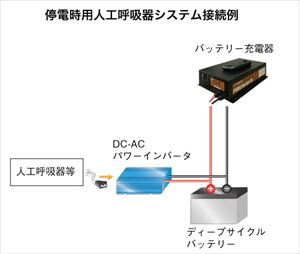

■接続簡略図

人口呼吸器 機器対応一覧表 [ 2011.3.14 現在 ]

バッテリーが新品のとき、バッテリー満充電の状態から使用できる目安の時間は4時間です


フクダ電子(株)製
弊社製品対応機器
型式 消費電力 DC-ACインバータ 鉛バッテリー バッテリー充電器
Servo i
190VA
SK350-112 / 350W PVX-1080T / 88Ah12V BP-1210
Servo s
190VA
SK350-112 / 350W PVX-1080T / 88Ah12V BP-1210

アコマ医科工業(株)製
弊社製品対応機器
型式 消費電力 DC-ACインバータ 鉛バッテリー バッテリー充電器
ART-21EX

260VA
(加湿器含まず)

SK350-112 / 350W PVX-2120L / 176Ah12V PANcharge1k
ARF-900EII 220VA
(加湿器含む)
SK350-112 / 350W PVX-2120L / 176Ah12V PANcharge1k
mobile1000II
140VA
SK200-112 / 200W PVX-840T / 68Ah12V BP-1210

アイ・エム・アイ(株)製
弊社製品対応機器
型式 消費電力 DC-ACインバータ 鉛バッテリー バッテリー充電器
レジェンドエア

90VA

SK200-112 / 200W PVX-690T / 55Ah12V BP-1210
T バード
200W
SK350-112 / 350W PVX-1080T / 88Ah12V BP-1210
LP6
200VA
SK350-112 / 350W PVX-1080T / 88Ah12V BP-1210
PANcharge1k
アチーバ
200VA
SK350-112 / 350W PVX-1080T / 88Ah12V BP-1210
PANcharge1k
LTV
100W
SK200-112 / 200W PVX-690T / 55Ah12V BP-1210
トリロジ
210VA
SK350-112 / 350W PVX-1080T / 88Ah12V BP-1210
PANcharge1k

(株)東機貿製
弊社製品対応機器
型式 消費電力 DC-ACインバータ 鉛バッテリー バッテリー充電器
HT50
200VA
SK350-112 / 350W PVX-1080T / 88Ah12V BP-1210

チェスト(株)製
弊社製品対応機器
型式 消費電力 DC-ACインバータ 鉛バッテリー バッテリー充電器
Vivo30
90VA
SK200-112 / 200W PVX-690T / 55Ah12V BP-1210
Vivo40
160VA
SK200-112 / 200W PVX-840T / 68Ah12V BP-1210

(株)三幸製作所製
弊社製品対応機器
型式 消費電力 DC-ACインバータ 鉛バッテリー バッテリー充電器
ミニックS

70VA

SK350-112 / 350W PVX-690T / 55Ah12V BP-1210
ミニックW
70VA
SK350-112 / 350W PVX-690T / 55Ah12V BP-1210
セパ
100VA
SK350-112 / 350W PVX-690T / 55Ah12V BP-1210

[ データ提供:株式会社電菱 2011.3.14 現在 ]


ご利用の前には、医療機器製品メーカーでの動作確認および、実際の負荷になる医療機器製品での動作確認をお願いいたします。上記はあくまで参考資料としてご利用ください。また、負荷の電化製品の改良や仕様の変更により上記の動作確認表が適用できない場合がございます。必ず、ご利用の前には利用する機器での動作確認をお願いいたします。

インバーター:大きな容量のインバーターは、小さな容量のインバーターで利用できる機器をカバーします。介護タクシーなどでさまざまな機器を利用する場合は、容量の大きなインバーターをご利用ください。




バッテリー

バッテリーは安心できる高性能・高価なサンエクステンダーバッテリーでご案内しております。
予算の都合などで安価な機種をご希望の場合はご連絡ください。
バッテリーは安価な機種から高価な機種まで多くの種類がございます。



ご案内しているサンエクステンダーバッテリーの定格容量一覧

SUN XTENDER PVX-340T : 28Ah / 4時間率 , 34Ah / 24時間率
SUN XTENDER PVX-420T : 34Ah / 4時間率 , 42Ah / 24時間率
SUN XTENDER PVX-690T : 55Ah / 4時間率 , 69Ah / 24時間率
SUN XTENDER PVX-840T : 68Ah / 4時間率 , 84Ah / 24時間率
SUN XTENDER PVX-1080T : 88Ah / 4時間率 , 108Ah / 24時間率
SUN XTENDER PVX-2120L : 176Ah / 4時間率 , 212Ah / 24時間率
SUN XTENDER PVX-2580L : 214Ah / 4時間率 , 258Ah / 24時間率

* サンエクステンダー PVX などの、AGMバッテリーはガスの発生がありませんので室内や車内でご利用できます。液モレが無く安全です。メンテナンスフリーなので取り扱いが容易です。

*G&Yu密閉型、デルコボイジャー密閉型は安価です。僅かですがガスの発生がありますので屋外での利用や通気のよい場所での利用に適しています。メンテナンスフリーなので取り扱いが容易です。

*乗用車などのバッテリーを利用する場合は、通常は 12V バッテリーになりますので、12V のインバーターをご利用ください。上記の表の機種は 12V です。バスやトラックのバッテリーなど 24V の場合は、24V 用がございます。24V 用を、ご案内できます。

利用するバッテリー電圧によりインバーターの入力電圧が変わりますので、車のバッテリーを利用する場合は必ず確認ください。



紹介しているディープサイクルバッテリーの管理について

ご利用のあとには速やかに充電をしてください。
保管するだけであればバッテリー容量の減りはあまりないのでが、
常にフル充電状態にしておくことで電池が長持ちするようになり経済的です。
月に一度くらいを目安に充電ください。
