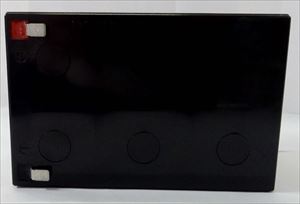

GS YUASA バッテリー RE12-12


23,446円 税抜

商品コード: 2000000000000790

数量


[正規品]

信頼の日本メーカー GS YUASA (ジーエス・ユアサ)

重量 4.2kg
公称電圧 12V
定格容量 12Ah
本体寸法 151×98×94mm

端子形状:メールタブ#6.3(ファストンタブ250相当)
■総高さ(端子含む):98mm


特長

■高率放電、長寿命タイプ
■標準タイプに比べ、期待寿命は2倍の6年を実現しました。
■蓄電池設備型式認定品※(消防法用途への使用認定品)

※一部品種を除いて蓄電池設備型式認定品です。


用途

■UPS ■CATV ■防災防犯システム機器 ■非常通報システム機器
■通信システム機器 ■測定機器 ■エレベータ ■電話交換機

小形制御弁式鉛蓄電池 PXL/REシリーズ

蓄電池要項表

タイプ シリーズ名 GSユアサ
形式
公称
電圧
(V)
定格容量
(Ah)
(20時間率)
外形寸法(mm) 質量
(約kg)
端子
形状
端子
位置
蓄電池
設備形式
認定
総高さ
(TH)
箱高さ
(BH)

(W)
長さ
(L)
高率放電
・長寿命
タイプ
PXLシリーズ PXL12023 12 2.3 65.0 60 34 178 1.0 F1 3 ×
PXL12050 5.0 105.5 102 70 90 2.0 F2 11 ×
PXL12072 7.2 98.0 94 65 151 2.8 F1 3 ×
103.0 F2
REシリーズ RE5-12 5.0 106.0 102 70 90 2.0 F2 11
RE7-12 7.0 97.5 94 65 151 2.7 F2 3
RE12-12 12.0 98.0 94 98 151 4.2 F2 3 ×
RE7-6 6 7.0 97.5 94 34 151 1.35 F2 2 ×

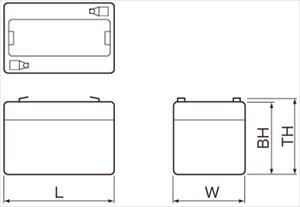

蓄電池外形図

PXL/REシリーズ外形図

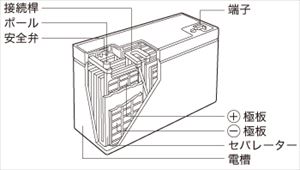

蓄電池構造図

PXL/REシリーズ構造図

小形制御弁式鉛蓄電池 PXL/REシリーズ

端子形状

PXL/REシリーズ端子形状

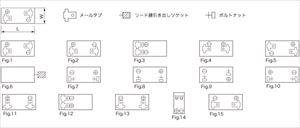

端子位置

PXL/REシリーズ端子位置

小形制御弁式鉛蓄電池 PXL/REシリーズ

定電圧充電仕様

項目 スタンバイユース
PXLシリーズ REシリーズ
充電方式 定電圧充電
設定電圧(V/セル)25℃ 2.275±0.025
設定電圧・温度係数(mV/℃・セル) −3
初期最大充電電流(C20A) 0.25
温 度(℃) −15~+40

●温度勾配の基準温度:25℃
●推奨使用温度範囲:0~40℃

期待寿命

シリーズ名 PXLシリーズ
REシリーズ
取替え時期の目安 6年(25℃)

期待寿命とは、高温フロート加速寿命試験で得られた耐久期間を25℃での実使用状態の期間に換算推定した年数です。
一定条件使用下で推定した期待寿命は、全ての条件下での蓄電池寿命を保証する値ではありません。

放電電流と放電終止電圧の関係

PXLシリーズ
放電電流 放電終止電圧
0.01C20A未満 1.90V/セル
0.01C20A以上 0.2C20A未満 1.75V/セル
0.2C20A以上 0.5C20A未満 1.70V/セル
0.5C20A以上 1.0C20A未満 1.60V/セル
1.0C20A以上 2.0C20A未満 1.50V/セル
2.0C20A以上 3.0C20A未満 1.35V/セル
3.0C20A以上 1.00V/セル
REシリーズ
放電電流 放電終止電圧
0.2C20A未満 1.75V/セル
0.2C20A以上 0.5C20A未満 1.70V/セル
0.5C20A以上 1.0C20A未満 1.55V/セル
1.0C20A以上 1.30V/セル
