充放電コントローラ LCD表示 20A 12V・24V / EC-20M


19,900円 税抜

商品コード: 2000000000000986

数量


世界中で使用されており、
信頼性の高いモーニングスター製


システム電圧12/24V自動認識


LCDメーター搭載

充電電圧調整可能

豊富な保護回路

夜間検知機能

PWM充電回路採用

LED表示

豊富なデジタル表示:バッテリー電圧、充電電流、放電電流、充電段階、バッテリー残量、バッテリー温度、毎日の最高及び最低バッテリー電圧、充電方法の記録


制御機能 : 充放電
システム電圧 : 12/24Vdc(自動判別)
最大バッテリー電流 : 20A
定格負荷電流 : 20A
寸法寸法 : 153×105×55 mm

外形寸法図(PDFファイル)

オプション:Remote Temperatuer Sensor
型式:RTS


型式
EC-10M
EC-20M
EC-30M
制御機能
充放電
システム電圧
12/24Vdc(自動判別)
バッテリー電圧範囲
10~35Vdc
最大バッテリー電流
10A
20A
30A
最大入力太陽電池
開放電圧
60Vdc
定格負荷電流
10A
20A
30A
自己消費電流
20mA未満
LED表示
充電ステータス(1個),バッテリーステータス(3個)
4段階充電
バルク,吸収,フロート,均等化
温度補正
-30mVdc/℃(12Vdcシステム)
温度補正設定電圧
吸収,フロート,均等化,HVD
負荷遮断電圧
11.4/22.8Vdc
負荷再接続電圧
12.6/25.2Vdc
照明タイマー設定
日没から日の出まで(初期設定)
照明テストタイマー
5分間
保護回路
過負荷,回路短絡,太陽電池入力高電圧,逆接続,
過温度,夜間逆流,サージ保護(1500W)
安全規格
CE, TUV Listed: IEC 62109
EMC規格
EN 61000-6-2: 2005/AC:2005
EN 61000-6-4: 2007 +A1:2011
防水性能
IP20,Type1
耐候性処理
PCB絶縁防湿塗装,マリン用端子仕様

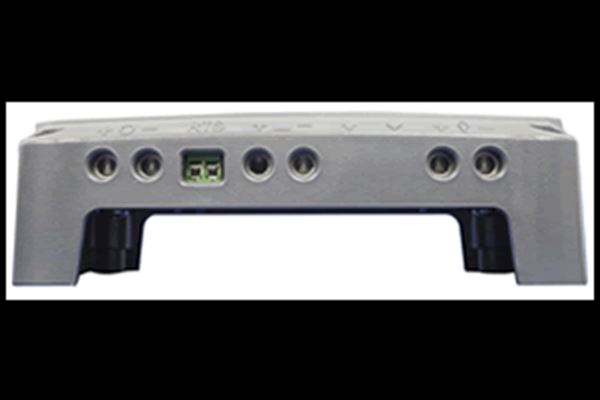

充電用端子
2.5~14 mm2 / #6AWG~#14AWG
バッテリー
温度センサ端子
0.25~1.25 mm2 / #16AWG~#24AWG
動作温度範囲
-40~45℃
保存温度範囲
-40~80℃
湿度
100%(結露なきこと)
寸法
153×105×55 mm
重量
0.4kg
0.54kg
標準価格(税抜)
17,000円
21,500円
25,500円
※入力電圧範囲は,15~19V(12V),30~38V(24V)の範囲でご使用ください。
◆仕様及び外観は,改良のため予告無く変更することがあります。
