充放電コントローラー / Solar Amp B SA-BA20

通常価格:6,650円 税抜

5,917円 税抜

商品コード: 1311311010136000

数量

制御機能 : 充放電
システム電圧 : 12Vdc
最大入力電圧 : 25Vdc
動作可能最低電圧 : 6Vdc
太陽電池入力電流 : 20A
負荷電流 : 20A
自己消費電流 : 2mA(平均値)
充電方式 : PWM
充電電圧 : 14.4V
フロート充電電圧 : 13.7V
過電圧保護 : 18V
低電圧保護 : 警告11.8V ,エラー11.5V ,復帰12.5V
過温度保護 : 警告60℃ ,エラー80℃ ,復帰60℃
バッテリータイプ : 鉛蓄電池、AGM / シール型 / 非密閉型 / ゲル型
適合電線 : #10AWG~#12AWG
接地 : プラス接地
温度補正 : -30mV/℃
動作温度範囲 : -20~60℃
保存温度 : -30~70℃
湿度 : 5~95%RH(結露無きこと)

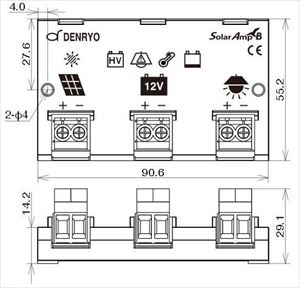

寸法 : 29×91×55(mm)
重量 : 70g


入力電圧範囲は 15~19V の範囲でご使用ください
脅威の自己消費電力2mAで、太陽電池で作った大切な電気を守ります。

日本の株式会社電菱によるオリジナル設計で高性能。

常時負荷

太陽光発電で作りバッテリーに貯めた電気は貴重です。この電気を常時使ってコントローラーは動きますので、消費電力が低いほどシステムの小型化に貢献できて多くの電気を使えます。自己消費電力の多いコントローラーは太陽電池やバッテリを大型化しなければいけませんのでご注意ください。

また、太陽光発電では唯一の精密機械であるコントローラーは常に安定して稼動することが大切です。














ダウンロード用 PDFファイル
取り扱い説明書:『充放電コントローラー / Solar Amp B SA-BA』 (メーカーにリンク)
メーカーページにリンク
世界最軽量・コンパクトデザイン


12Vシステム専用、許容電流20Aまで、およそ120Wの制御を行うコントローラとして、SolarAmp Bは、世界最軽量です。

寸法は名刺サイズとコンパクトで、システムの小型化に貢献します。



低消費電流 2mA


自己消費電流が小く、発熱や充電ロスを抑えてます。

システムの長期安定化を促し、長く使うほどメリットがあります。



安心設計・豊富な保護回路


豊富な保護回路でお客様のシステムを守ります。

・バッテリー過電圧保護

・バッテリー低電圧保護

・過負荷保護

・過温度保護

・逆接続保護

・負荷短絡保護

・サージ電力保護



過放電バッテリーへのリカバリー充電機能


過放電バッテリーへの充電機能を持っているため、万が一の場合でもバッテリーを回復させて、システムを通常復帰させることが可能です。
但し、過放電その他の理由により故障したバッテリーは回復させることができません。

山奥など日常的なメンテナンスが難しい場所でのシステムに有効です。



簡単設置


細かい調整、設定はありません。

鉛蓄電池、太陽電池、直流負荷を接続するだけの簡単な使用です。

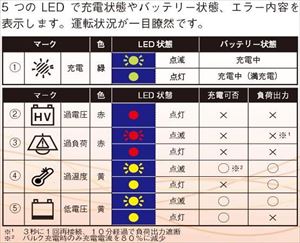

LED表示


5つのLEDで充電状態やバッテリー状態、エラー内容を表示します。

運転状況が一目瞭然です。



型式 SA-BA10 SA-BA20 SA-BB10
制御機能 充放電
システム電圧 12Vdc 24Vdc
最大入力電圧 25Vdc 50V
動作可能最低電圧 6Vdc 8V
太陽電池入力電流 10A 20A 10A
負荷電流 10A 20A 10A
自己消費電流 2mA(平均値)
負荷動作 常時出力
ナイトライト機能
充電方式 3段階充電(バルク,吸収,フロート)
充電電圧

14.4V

28.8V
フロート充電電圧 13.7V 27.4V
過電圧保護 18V 36V
低電圧保護 警告 11.8V 23.6V
エラー 11.5V 23V
復帰 12.5V 25V
過温度保護 警告60℃,エラー80℃,復帰60℃
バッテリータイプ

鉛蓄電池

適合電線 最大 #12AWG #10AWG #12AWG
最小 #18AWG #12AWG #18AWG
接地 プラス接地
温度補正 -30mV/℃ -60mV/℃

動作温度範囲

-20~60℃
保存温度 -30~70℃
湿度 5~95%RH(結露無きこと)
寸法(W×H×D) 91×55×29(mm)
重量 65g 70g 65g

※入力電圧範囲は、15~19V(12V)、30~38(24V)の範囲でご使用ください。


型式 SA-BC10 SA-BC20 SA-BD10
制御機能 充放電
システム電圧 12Vdc 24Vdc
最大入力電圧 25Vdc 50V
動作可能最低電圧 6Vdc 8V
太陽電池入力電流 10A 20A 10A
負荷電流 10A 20A 10A
自己消費電流 2mA(平均値)
負荷動作 終夜点灯
ナイトライト機能
充電方式 3段階充電(バルク,吸収,フロート)
充電電圧

14.4V

28.8V
フロート充電電圧 13.7V 27.4V
過電圧保護 18V 36V
低電圧保護 警告 11.8V 23.6V
エラー 11.5V 23V
復帰 12.5V 25V
過温度保護 警告60℃,エラー80℃,復帰60℃
バッテリータイプ

鉛蓄電池

適合電線 最大 #12AWG #10AWG #12AWG
最小 #18AWG #12AWG #18AWG
接地 プラス接地
温度補正 -30mV/℃ -60mV/℃

動作温度範囲

-20~60℃
保存温度 -30~70℃
湿度 5~95%RH(結露無きこと)
寸法(W×H×D) 91×55×29(mm)
重量 65g 70g 65g


※入力電圧範囲は、15~19V(12V)、30~38(24V)の範囲でご使用ください。
