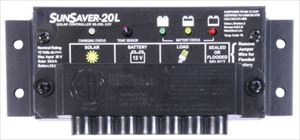

充放電コントローラー / SunSaver SS-20L

26,000円 税抜

商品コード: 1311311210021000

数量

型式 : SS-20L-12V
制御機能 : 充放電
システム電圧 : 12Vdc
最大入力電圧 : 30Vdc
太陽電池入力電流 : 20A
負荷電流 : 20A
充電方式 : PWM
充電電圧 : 14.1V(密閉型) / 14.4V(補水型)
負荷遮断電圧 : 11.5V
負荷再接続電圧 : 12.6V
周囲温度範囲 : -40~60℃
自己消費電流 :
温度補正 : -30mV/℃
寸法 : 152mm×55mm×32mm
重量 : 230g

ビスに、ケーブル裸線や圧着金具を利用で接続

保護カバーを取り付け/UL規格に対応した保護カバー付き










ダウンロード用 PDFファイル
図面:『充放電コントローラー / SunSaver SS-20L
機器の選択について。


入力電流は、仕様以下の容量の物であれば利用できます。(例えば、10A は、0 ~ 10Aまで)
負荷の出力電流は、仕様以下の容量の物であれば利用できます。(例えば、10A は、0 ~ 10Aまで)

*コントローラーはソーラーパネルのシステム電圧と最大発電電流に合わせて充電コントローラー選択、放電は直流最大負荷電流に合わせて選択

*バッテリーの電気製品利用時間は、利用容量(例:100Ah の 50% で 50Ah) ÷ 電気製品の消費電力(例:12W÷12V=1A) =利用時間(例:50h)(ロスを考慮せず)

*バッテリー充電時間は、利用容量(例:100Ah の 50% で 50Ah) ÷ 太陽電池発電電流量(例:5A) = 充電目安時間(例:10h)(ロスを考慮せず)

*ソーラーパネル/太陽電池を複数枚使う場合、並列は電圧が同じで電流量が増やせます。直列は電圧を上げ24Vなどに出来、電流量が同じですので規模が大きくなる場合に配線を太くせずに済み安全に利用できます。ロスが減り効率的です。出力[W]は並列・直列で同じです。出力[W] = 電圧 [V] × 電流 [A]



定番の充放電コントローラーがバージョンアップ


一般の方から、業務用まで、世界中で利用されている定番の充放電コントローラーが遂に新しくなりました♪

堅牢で、実績が豊富なことから、信頼性が高く過酷な場所で利用されています。

当店では10年以上にわたり売れ筋定番の位置を維持しているのが信頼いただけるなによりの証拠です。



充放電コントローラーの機能


ソーラー発電からバッテリーに充電、負荷の使用まで効率良く使用できます。

充電コントロールは、過充電を防ぎ最適な出力に変換してバッテリーに蓄電させます。
放電コントロールは、過放電を防ぐことでバッテリーへのダメージを低減させます。

低照光カットオフ機能付きなので逆流防止ダイオードは必要ありません。無駄な消費を抑えます。



様々な機能


4段階充電制御回路採用

深放電バッテリーへの充電機能

LED表示と自己診断機能

強化された保護回路機能

ノイズを低減したテレコムモード

UL規格に対応した保護カバー付き

外部温度センサー

大型ターミナル採用で取付工事が容易

自動温度補正(-28mV/℃または-56mV/℃)

補水型、シール型鉛蓄電池の最適条件が選択可能



4段階充電制御回路


PWM充電により、バッテリーの完全充電を行い、発生ガスを最小にします。静かなソリッドステート構造で充電を行います。また、密閉型、補水型の鉛蓄電池に対応しています。バッテリー低電圧による負荷の遮断と負荷の自動再接続をします。新機能として、均等化充電機能を追加しています。



LED表示と自己診断機能


3つのバッテリー充電状態LEDと充電ステータスLEDが搭載された、バッテリーの状態と充電状態を表示します。エラーが発生した場合、2種類のLEDを使用して、詳細を表示します。

充実した保護回路機能


・入出力過負荷保護

・入出力短絡保護

・入出力逆接続保護



高耐久性とUL規格に対応した保護カバー付き


端子カバーは電源端子台との接触を防止します。簡単に取付けが行えます。

コントローラーは、基板をエポキシ樹脂を充填してあるので耐久性に優れています。防湿処理をした表面実装部。



外部温度センサーによる自動温度補


外部温度センサーにより、より精度の高い温度補正が行えます。(自動補正-30mV/℃または-60mV/℃)
