未来舎 POWER TITE 充放電コントローラー PV-1206A

3,800円 税抜

商品コード: 1311310810118200

数量

過充電と逆流防止の充電制御、放電制御は夜間タイマーのみで常時負荷供給は出来ません。

常時負荷を使う場合はバッテリーから直接利用ください。この場合、バッテリーの過放電保護は制御されません。

インバーターを利用する場合は、放電制御は一般的にはインバーターの過放電制御を利用するのでこのコントローラーを充電専用コントローラーでご利用ください。




PWM で充電制御。放電は、夜間タイマー専用。タイマーが必要ない場合は、充電制御のみ利用出来ます。
密閉型・開放型のバッテリーで利用出来ます。

本体はプラスチック製で密閉。(防水ではありません。)

MOSFET で全ての電力切替を制御されています。機械的なリレーは使ってません。

逆流防止機能があります。


充電機能として 6A までのソーラーパネルを利用出来ます。充電専用コントローラーとして利用出来ます。

放電機能は、暗い場合のみライトを点灯させるセンサー(明暗)がついています。(ソーラーパネルの発電電圧により感知)明るい場所では負荷機能は使えませんので常時電気製品を使うことは出来ません。
常時負荷をご利用になる場合は、負荷をバッテリーから直接利用(負荷機能の過放電制御が利用できません。)するか、負荷制御が必要な場合は放電コントローラーを別にご用意します。

夜間タイマー機能(明暗センサー)は、ソーラーパネルの発電電圧が下がる(3.5V)とオン、発電電圧が上がる(5V)とオフになります。

○ スペック

蓄電池電圧 : 12V
PWM 設定電圧 : 液型バッテリー 14.8V ±0.1V / 密閉型バッテリー 14.3V ±0.1V
最小動作電圧 : 3V
入力ソーラーパネル開放電圧 : 26V
入力ソーラーパネル短絡電流 : 6A
入力ソーラーパネル充電電流 : 6A
出力最大負荷電流 : 8A/1分,8A/5分
出力定格負荷電流 : 6A
明暗センサーが稼動するソーラーパネルの電圧・負荷供給スタート : 3.5V 以下
明暗センサーが稼動するソーラーパネルの電圧・負荷供給ストップ : 5+0.2V 以上
低電圧負荷遮断機能 : 10.5V ± 0.2V
低電圧負荷復帰機能 : 11.5V ± 0.2V
環境温度範囲 : -40 ~ +60℃
相対湿度 : 100%
遵守規格 : EN 55022/EN 6100/ FCC PART15 Subpart B Class B

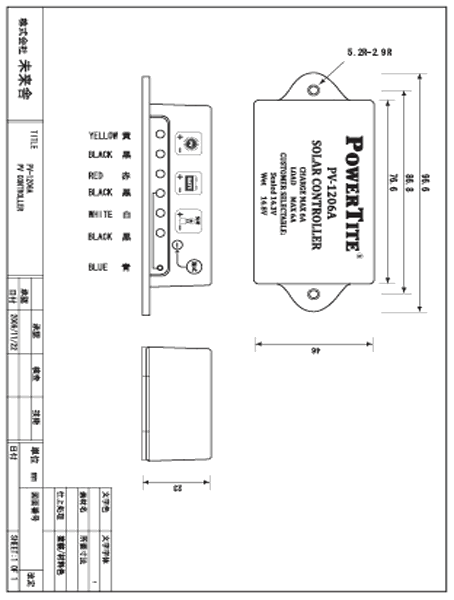

寸法/重量 : 97 × 46 × 25.5(mm) / 103g
