充放電コントローラー / TriStar-45

39,000円 税抜

商品コード: 1311311210021400

数量

画像はオプションのLCDディスプレイ装着時になります。LCDディスプレイ別売りです。

太陽電池充電制御、負荷制御、転換制御モード3つの機能を搭載

制御機能:充電/放電/転換:
太陽電池/負荷/転換電流:45A
システム電圧:12/24/48V
精度:12/24V:≦0.1%±50mV,48V:≦0.1%±100mV
動作電圧範囲(バッテリー):9~68V
太陽電池最大入力電圧(開放):125V
充電電圧:ディップスイッチによる任意設定
自己消費電流:保護回路:逆接続、短絡、高電圧、低電圧、過電流、過温度、サージ電力保護
充電方式:PWMまたはON-OFF充電(選択可)
充電制御:バルク/吸収/フロート/均等化充電(自動)
接続ポート:RJ-11(6ピン)、RS232ポート
周囲温度:-40℃~60℃
保存温度:-55℃~+85℃
湿度::100%(non-condensing)
寸法:127×260×71mm
重量:1.6kg

※入力電圧範囲は、15~19V、30~38V(24V)、60~76V(48V)の範囲でご使用ください。
◆仕様及び外観は、改良のため予告無く変更することがあります。



48Vシステムで定格60Aまで制御可能な大容量コントローラ(TS-60)

ヒートシンクが大きく、周囲温度45℃までフル出力



[3つの制御機能]

太陽電池充電制御/負荷制御/転換制御モードのうち、1つを自由に選択して利用できます。

※上記の機能を同時に行うことはできません。例えば、太陽電池充電制御と負荷制御を同時に行うには、TriStarは2台必要です。
・大容量設計

大容量のシステムに合わせ、最大35mm2接続端子とノックアウト穴を装備し、配線スペース備えています。
また、大型ヒートシンクにより周囲温度45℃までフル稼働します。


・RS-232ケーブル接続
RS-232ケーブルでPCに接続し、カスタム設定、データの記録、モニタリングができます。


・ディップスイッチで充電電圧設定

充電電圧をディップスイッチで簡単に設定できます。また、RS-232ケーブルでPCに接続し、カスタム設定も可能です。


・安全・安心設計

逆接続、短絡、過電流、過温度、高電圧に対して保護回路を搭載しており、機器の故障・損傷を未然に防ぎます。



・より良いバッテリー充電のために

バッテリー電圧感知線を使用すると、より正確な充電電圧を検知することができます。(※ケーブルはお客様にてご用意ください。)
また、オプションのリモート温度センサ(型式:RTS)を使用してバッテリー電圧を検知し充電電圧を補正できます。



・わかりやすい状態表示

■LED表示

3つのLEDでバッテリー充電状態、警告、エラーを表示します。

■液晶ディスプレイ

オプションの液晶ディスプレイで 下記の情報を表示します。
コントローラの充電状況
データ表示
データロギング
充電電圧/電流バーグラフ表示
警告、エラー、トラブルシューティング
※本体装着型(TS-M-2)とリモート型(TS-RM-2)有り



・手動ボタンで簡単リセット

手動プッシュボタンにより、本体リセット、バッテリー均等化充電のオン/オフ、負荷遮断/再接続

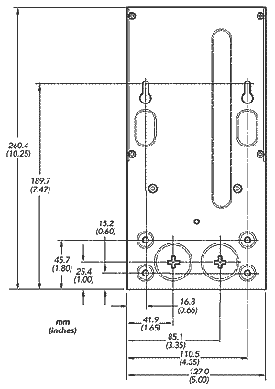

外形寸法図(PDFファイル)
カタログ


型式
TS-45
TS-60
制御機能
充電/放電/転換
太陽電池/負荷/転換電流
45A
60A
システム電圧
12/24/48V
精度
12/24V:≦0.1%±50mV
48V:≦0.1%±100mV
動作電圧範囲(バッテリー)
9~68V
太陽電池最大入力電圧(開放)
125V
充電電圧
ディップスイッチによる任意設定
自己消費電流
保護回路
逆接続、短絡、高電圧、低電圧
過電流、過温度、サージ電力保護
充電方式
PWMまたはON-OFF充電(選択可)
充電制御
バルク/吸収/フロート/均等化充電(自動)
接続ポート
RJ-11(6ピン)、RS232ポート
周囲温度
-40℃~60℃
保存温度
-55℃~+85℃
湿度
100%(non-condensing)
寸法
127×260×71mm
重量
1.6kg
※入力電圧範囲は、15~19V、30~38V(24V)、60~76V(48V)の範囲でご使用ください。
◆仕様及び外観は、改良のため予告無く変更することがあります。
