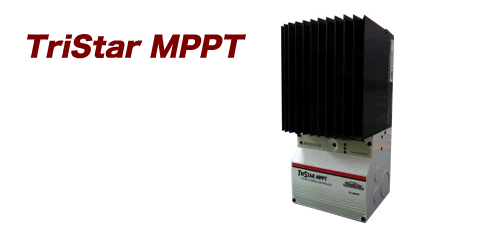

トライスター MPPT 充電コントローラー TS-MPPT-30


通常価格:91,000円 税抜

77,000円 税抜

商品コード: 2000000000000645

数量

定番モーニングスターの最高峰機種

業務用に最適な堅牢な作りで信頼が高く、世界中の独立電源で使われています。 当店にご連絡いただいた際にご提案する大型案件の場合はこちらが一番のお勧めです。


型式 : TS-MPPT-30
制御機能 : 充電
システム電圧 : 12/24/36/48V
最大バッテリー電流 : 30A
バッテリー電圧範囲 : 8~72V
最大効率 : 99%
太陽電池入力電圧 : 150V
公称太陽電池入力電力  12V : 400W
公称太陽電池入力電力  24V : 800W
公称太陽電池入力電力 48V : 1600W
接続端子  Meter Bus : 有
接続端子 RS-232 : 有
接続端子 EIA-485 : 無
接続端子 Ethernet : 無
充電方式 : 4段階充電
最大自己消費電力 : 2.7W
サージ保護 : 4500W/port
保護回路 : 過負荷、回路短絡、過温度
: 夜間逆流電流、過渡電流、入力高電圧
周囲温度範囲 : -40~45℃
温度補正 : -5mV/℃/セル(25℃)
オプション(別売) : TS-M-2, TS-RM-2, RD-1, HUB-1
寸法 : 130×291×142(mm)
重量 : 4.14kg

外形寸法図(PDFファイル)

当店の取り扱い説明書はすべて日本語表記でございます。ご安心ください。 英語の取り扱い説明書のみで販売している並行輸入品や正規代理店であっても英語のみの場合がございますのでご注意ください。 また、英語の取り扱い説明書が必要な場合はご用意できます。

大型の独立型太陽光発電では定番のコントローラーです。

MPPT 型のコントローラーは、住宅用太陽電池・産業用太陽電池が利用できます。

また、非常に効率よく蓄電できますので、システムの小型化や効率の良い充電システムに必須のアイテムです。

モーニングスター製の充放電コントローラーは、長年、世界中の業務用で利用され信頼性の高いブランドです。

そのモーニングスター製品の中の最高峰がこのトライスターシリーズです。

世界中で利用されており実績が豊富な機種ですので、信頼性が求められる大型案件に最適です。

使いやすさと安定性が抜群であり、日本語の取り扱い説明書により、分かりやすく解説しておりますので始めてでも安心です。

精密機械ですので、信頼の置ける販売店で、正しいルートの輸入品をお求めください。

こちらの製品は数社の輸入代理店で日本に入荷しています。

当店では、こちらの製品は数社より仕入れることができますが、
現在は基本的に株式会社電菱より仕入れております。
当店経由で数多くの業者様や公共事業で利用されているため信頼のおける製品を販売する為です。
これはインバーターと同様に精密機器のため、修理や検品対応がしっかりとした製品を取り扱うためです。
海外製品の場合はぜひ入荷ルートをご確認ください。

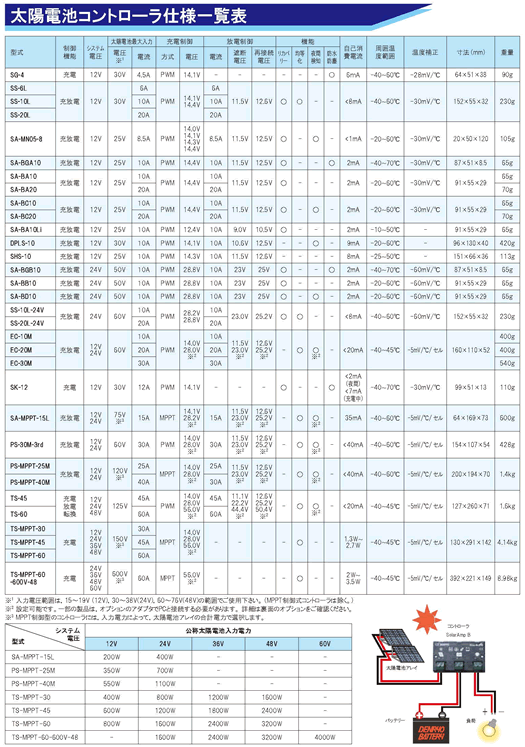

型式
TS-MPPT-30
TS-MPPT-45
TS-MPPT-60
制御機能
充電
システム電圧
12/24/36/48V
最大バッテリー電流
30A
45A
60A
バッテリー電圧範囲
8~72V
最大効率
99%
太陽電池入力電圧
150V
公称太陽電池入力電力
12V
400W
12V
600W
12V
800W
24V
800W
24V
1200W
24V
1600W
48V
1600W
48V
2400W
48V
3200W
接続端子
Meter Bus
RS-232
EIA-485
Ethernet
充電方式
4段階充電
最大自己消費電力
2.7W
サージ保護
4500W/port
保護回路
過負荷、回路短絡、過温度
夜間逆流電流、過渡電流、入力高電圧
周囲温度範囲
-40~45℃
温度補正
-5mV/℃/セル(25℃)
寸法
130×291×142(mm)
重量
4.14kg
◆仕様及び外観は、改良のため予告無く変更することがあります。

※1 ソーラーパネルを並列接続すると電流値は大きくなります。

※2 ソーラーアレイの開放電圧値です。直列接続すると電圧値は大きくなります。

※3 設置するバッテリー(バッテリーバンク)の電圧により、制御可能なソーラーアレイの最大容量(W)が決まります。この容量の範囲内で、電流値、電圧値が上記以内であれば、パネルを並列接続するか直列接続するかは任意です。
※ 但し、ソーラーパネル(アレイ)の動作電圧は、バッテリー(バッテリーバンク)の定格電圧と少なくとも同等か、高くないといけません。


大容量MPPT充電制御コントローラー


最大入力電流 45A。最大入力電圧 150V。最大入力電力 2400W。最大99%の高い充電効率。高電圧仕様の系統連系用ソーラーパネルも、独立型ソーラーシステムのソーラーパネルとして効果的に活用できます。



ソーラーチャージコントローラーのモーニングスター社から、大容量MPPTコントローラー登場 !!


独立型ソーラーシステムのMPPTコントローラーとして、最大3.2kWまでのソーラーパネルアレイを一台で制御可能です。

モーニングスター社独自のMPPT方式 『トラックスター最大電力追尾方式TRAKSTAR Maximum Power Point Tracking 』を採用。発電ロスをほとんど抑え、最大99%という高い効率でソーラーパネルやアレイの発電電力をバッテリーに充電します。

高電圧仕様の系統連系用ソーラーパネルも、独立型ソーラーシステムのソーラーパネルとして効果的に活用できます。

また、初めてイーサネット(Ethernet)をコントローラーに搭載、インターネットのウエッブブラウザ上でシステムのモニタリング、データ集積、調整などを可能にしました。データ集積は、最大200日間可能です。(集積するデータ項目数や計測インターバルによりこの日数は短くなります)

太陽エネルギーを最大限活用


ソーラーシステムのソーラーパネル、あるいはソーラーアレイ(複数のソーラーパネルを組み合わせたもの)では、日射が悪くなったり日陰になったりするとアレイ全体の発電電力点は変化します。また、電気特性の異なるソーラーパネルを組み合わせたアレイの場合にも同様なことがおこります。トライスターMPPTは、TRAKSTAR 最大電力追尾技術(追尾アルゴリズム)により、1日の日照が刻々と変化する中、ソーラーアレイの最大出力点の電圧を的確に検知して、最大限の発電電力をバッテリー充電に回すことができます。
トライスターMPPTは、3分に一度という非常に高い頻度で最大出力点の検出を行います。また、検出に掛かる時間も瞬時の1秒です。



高電圧ソーラーパネルも使用可能


従来方式のコントローラーを使用して、出力電圧の高い住宅系統連系用や薄膜系のソーラーパネルを独立型ソーラーシステムに組み込んだ場合、大幅な充電ロスが避けられませんでした。トライスターMPPTは、出力電圧の高いソーラーパネル本来の発電電力を最大限生かして、ほとんどロスなくバッテリーに充電できます。



PCへ接続してのシステムのモニタリング、データ集積、充電制御数値設定等の調整が可能。(モーニングスター社のフリーソフト MSView PCソフトのダウンロードが必要です)。


RS-232接続
システムのデータモニター、データ集積
充電制御数値等のカスタム設定
イーサネットとの連係
TS-MPPTコントローラーのファームウエアの更新(MSLoad ファームウエア・ユ ーティリテイが必要です。)

EIA-485接続 ? 旧RS-485
TS-MPPTコントローラーを複数接続してそれらのデー タをモニター、データ集積
複数接続されたコントローラーの充電制御数値等をそれぞれカスタム設定
TS-MPPTコントローラーを他のモーニングスター社機器にネットワーク接続(別売りのRSC-1シリアルとEIA-485を接続するアダプターが必要)
イーサネットとの連係
※TS-MPPT-60のみについている機能です。

イーサネット接続
インターネットを使い、どこででもMSViewソフトでシステムのデータモニター、データ集積
インターネットのブラウザ上でシステムのデータモニター、コントローラーの制 御設定の変更
MSViewソフトを使用して充電制御数値等をそれぞれカスタム設定
ウエッブページを創作してシステムデータ表示
システムエラー、警告表示が出たとき、あるいはユーザーが設定した数値を超えた場合などに(例:バッテリー電圧が46V以下になると通知するように設定した。)、PCや携帯電話にメールやテキストメッセージを送信
SNMPネットワーク上でのシステムモニター、情報の受信
※TS-MPPT-60のみについている機能です。

オプションのLCD メーター(液晶ディスプレーメーター TS-M- 2装着型、TS-RM-2 遠隔設置型)を接続すれば、「充電電圧、電流のモニター」、「充電電力・電流の積算表示」、「システム自己診断」、「エラー表示、警告」など、システム状況やデータのモニターができます。
複数のTS-MPPTコントローラーのデータをLCDメーターに表示


専用のプロトコル - MeterBus プロトコルにより、複数のTS-MPPTコントローラーを接続して、それらのデータを一台のLCDメーターに表示することができます。(複数接続には、オプションのMeterBus NetWork Hub = Model: HUB-1が必要です)



モーニングスター社の長年の経験と技術を結集した独立型ソーラーシステムの充電制御アルゴリズムと優れた耐久性。


4段階充電方式(バルク、吸収、フロート、均等化充電)によるバッテリーへの効率的完全充電。
プロ仕様にも対応した充電制御数値のカスタム設定(ユーザー設定)。
充実した保護回路とモニタリング
ソーラー、バッテリー高電圧遮断
ソーラー過負荷、短絡遮断
本体過熱遮断
落雷サージ保護
夜間のバッテリー逆電流防止
充電状態やシステムエラーをLEDランプで表示、警告
オプションのLCDメーター(液晶ディスプレーメーター)をつけての、システムの稼動状態の詳細モニターやデータの集積・積算、システム状況の自己診断
ハード面での充実
完全なソリッドステート構造。また、熱を放出するためにファンなどを使わず、大型ヒートシンクを採用。基本品質や品質管理においてもモーニングスター社のコントローラーは一流の位を維持しています。





*英語の取り扱い説明書しかない製品を購入された方で、取り扱い説明書のみを購入希望のご連絡をたくさん頂きますが、ご対応できませんのでご了承ください。また、修理対応のご相談を頂きますが、他店で購入された品の対応はできませんのでご了承ください。シリアルナンバーで管理しています。
