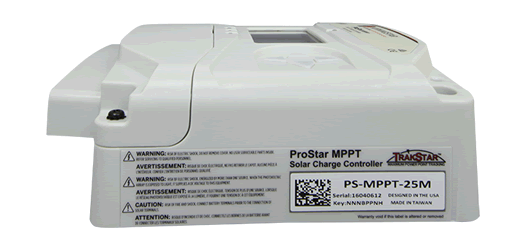

MPPT 充放電コントローラ LCD付き 25A 12V・24V / PS-MPPT-25M


通常価格:105,500円 税抜

97,400円 税抜

商品コード: 2000000000000689

数量


システム電圧12/24V自動認識

太陽電池から最大電力を引き出すMPPT制御搭載

充電プログラムをカスタム設定可能

LCDメーター搭載

高耐候性


制御機能 : 充放電

システム電圧 : 12V/24V

最大バッテリー電流 : 25A

バッテリー電圧範囲 : 10~35V

最大効率 : 98%

太陽電池入力電圧 : 120V

公称太陽電池入力電力 : 12V: 350W45℃

公称太陽電池入力電力 : 24V: 700W60℃

接続端子 Meter Bus : 有

充電方式 : 4段階充電

最大自己消費電力 : 1W

サージ保護 : 4500W/port

保護回路 : 過渡電流、温度制限、RTS端子、電圧感知端子、逆接続、高圧遮断、過負荷、回路短絡、過温度

周囲温度範囲 : -40~60℃

温度補正 : -30mV/12V/℃

オプション(別売) : RM-1, MSC, RD-1, HUB-1, RTS

寸法 : 200×170×70 mm

重量 : 1.4kg


カタログ


[オプション]

Remote Meter RM-1

PC MeterBus Adapter MSC

Relay Driver RD-1

Meter Hub HUB-1

Remote Temperatuer Sensor RTS


システム電圧12/24V自動認識

システム電圧12/24V自動認識可能です。充電電流25Aと40Aの2つのラインナップがあります。

太陽電池から最大電力を引き出すMPPT制御搭載

MPPT(Maximum Power Point Tracking)制御により、電力ロスがほとんどありません。太陽電池アレイの出力が最大となる最適動作点は、日射変動やモジュール温度の変化により常に変動します。MPPT制御は、状況に応じて変化する太陽電池の最適動作点を追従し、常に太陽電池の最大電力を得ることができます。本技術により、電力ロスがほとんどなく、優れたコストパフォーマンスが得られます。

充電プログラムをカスタム設定可能

ProStar MPPT本体のDIPスイッチを利用して、充電設定を7つ選択することができます。初期設定は鉛蓄電池に設定されています。カスタム設定により充電設定を変更することで、リチウムインオン電池やニッケルカドミウム電池も利用できます。

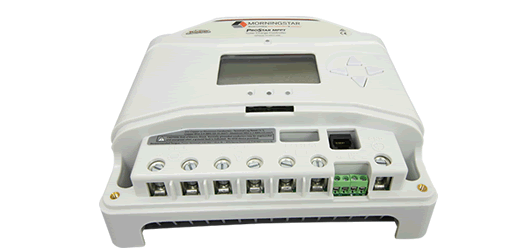

LCDメーター搭載

本体にLCDメーターが搭載しています。

高耐候性

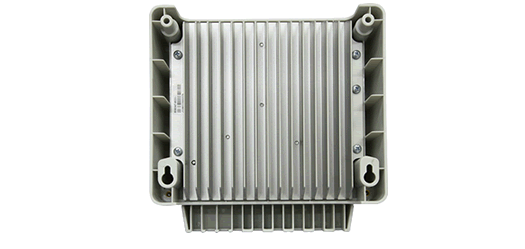

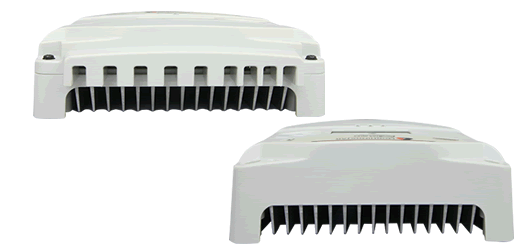

ProStar MPPTは厳しい環境から守るため、ステンレス性の留め具、アルマイト加工したアルミニウムヒートシンクを使用し、絶縁保護塗装を行っています。


型式
PS-MPPT-25M
PS-MPPT-40M
制御機能
充放電
システム電圧
12V/24V
最大バッテリー電流
25A
40A
バッテリー電圧範囲
10~35V
最大効率
98%
太陽電池入力電圧
120V
公称太陽電池入力電力
12V
350W45℃
12V
550W45℃
24V
700W60℃
24V
1100W60℃
接続端子
Meter Bus
充電方式
4段階充電
最大自己消費電力
1W
サージ保護
4500W/port
保護回路
逆接続、高圧遮断、過負荷、回路短絡、過温度
過渡電流、温度制限、RTS端子、電圧感知端子
周囲温度範囲
-40~60℃
温度補正
-30mV/12V/℃
オプション(別売)
RM-1MSCRD-1HUB-1RTS
寸法
200×170×70 mm
重量
1.4kg

◆仕様及び外観は、改良のため予告無く変更することがあります。
