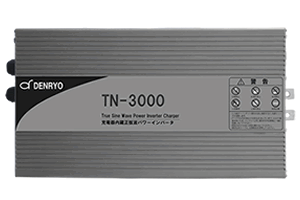

正弦波DC>ACインバータ 3000W+UPS対応充電器(商用電源&太陽電池) TN-3000-148G


通常価格:223,400円 税抜

206,300円 税抜

商品コード: 2000000000000653

数量



1台3役!

DC>ACインバータ機能、ソーラー充放電コントローラ、商用電源用充電器、UPS対応

つまり、好みの太陽電池とバッテリを繋げればオフグリッドソーラーの完成!



充電器内蔵


商用充電、太陽電池充電の2つの機能があります。

バッテリー、太陽電池、商用電力を接続するだけで最適にバッテリーを充電します。


選択可能な動作モード

UPSとして使用可能な商用優先モードと、バッテリー電力を有効活用するインバータ優先モードの2つの動作モードがあります。

設置環境やシステム要求に従って動作モードを設定できます。


高いサージ電力

余裕のある設計で瞬時に定格電力の2倍のサージ電力を取り出すことができます。


完全サイン波出力

歪率3%以下の高品位なサイン波を出力します。計測器や救急器具などの精密機器の電源に適しています。



6000Wの高いサージ電力


商用優先モード、インバータ優先モード選択可能


10msec以下の切替時間(商用⇔インバータ)


太陽電池充電(最大30A)


入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護


オプションの多機能表示リモートコントローラ


モニタリングソフトウェアによるシステムの状態確認、インバータの設定が可能




型式 : TN-3000-148G
連続出力 : 3000W
最大出力 : 3450W:3分間/4500W:10秒/6000W:30サイクル
サージ電力 : 6000W
定格入力電圧 : 48Vdc
定格出力電圧 : 100(初期値)/110/115/120Vac(切換可)
周波数 : 60±0.1Hz(初期値)50/60Hz(切換可)
出力波形※1 : 正弦波(歪率3%以下)
効率(平均値)※2 : 91%
無負荷時待機電力(平均値) : ≦10W(パワーセーブモード)
OFFモード消費電流 : ≦1mA
入力電圧範囲※3、4 : 42~60Vdc
保護回路 : 入力高電圧、入力低電圧、過温度、過負荷、
保護回路 : 回路短絡、逆接続(ヒューズ)、ACブレーカー
過温度保護 : 85±5℃
サーキットブレーカー : AC出力40A
絶縁抵抗 : DC入力–AC出力:100MΩ/500Vdc/25℃/70%RH
絶縁抵抗 : AC出力–シャーシグラウンド:100MΩ/500Vdc/25℃/70% RH
安全規格 : ---
EMC規格 : FCC Class A
耐振度 : 10~500Hz、3G 10min./ 1cycle、60分 XYZ各方向
耐電圧 : DC入力–AC出力:3.0kVac
: AC出力–シャーシグラウンド:1.5kVac
AC充電電流(平均値) : 6A
AC充電電圧※4 : 57V
太陽電池最大入力開放電圧※5 : 75V
PV充電電圧※4 : 57V
PV充電電流 : 30A
切替時間(平均値) : 10ms インバータ ⇔ 商用電源
動作温度範囲※3 : 0~+40℃(定格負荷)、+60℃(50%負荷)
保存温度、湿度範囲 : -30℃~+70℃、10~95%RH
冷却 : 温度連動ファン
寸法 : 466.8×283.5×100mm (L×W×H)
重量 : 12.9kg


端子ネジサイズ:M4

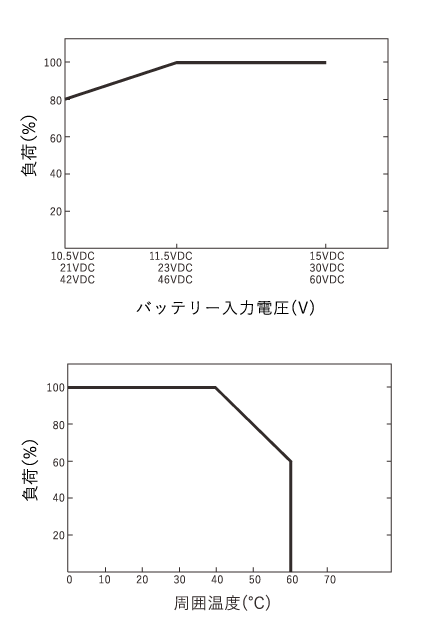

図表のディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません。

外形寸法図(PDFファイル)

リモートモ二タリングソフトウェア

カタログ

TNシリーズインバータケーブル、端子、ヒューズサイズ(PDFファイル)



[付属品]


取扱説明書

太陽電池入力ケーブル

長さ:1m

ケーブルサイズ:16AWGx3本ずつ計6本

インバータ側:6ピンのコネクタ

太陽電池側:12-10 5.5-5 リングターミナル

入力端子カバー(赤、黒セット)

取付ネジ

RJ-11⇔RS-232通信ケーブル


[オプション]


リモートコントローラ IRC1


リモートコントローラ IRC3

充電器内蔵

商用充電、太陽電池充電の2つの機能があります。

本体にバッテリーバンク、太陽電池、商用電力を接続するだけで、最適にバッテリーを充電します。


選択可能な動作モード

UPSとして使用可能な商用優先モードと、バッテリー電力を有効活用するインバータ優先モードの2つの動作モードがあります。

設置環境やシステム要求に従って動作モードを設定できます。

商用優先モードに設定した場合、商用電力が途切れた際に、UPSシステムのようにインバータ電力に切り替わり、負荷に電力を供給します。

インバータ優先モードを設定した場合、太陽電池と合わせて利用することで、太陽電池電力が優先的に使用され、商用電力を効果的に節減します。


モニタリングソフトウェア

モニタリングソフトウェアを使ってシステム状況を確認,及びインバータの動作モード、出力電圧、周波数、パワーセーブモード、移行電圧調整を行うことができます。


切換時間の短縮を実現

高速自動切換リレーにより瞬時の切換10msを可能にしました。商用電源と常時同期運転で負荷の運転遮断を回避します。


グローバル設計

正弦波インバータTNシリーズは、出力電圧と周波数をスイッチで変更できます。

出力電圧は100/110/115/120Vacです。周波数は50/60Hzです。


広い動作温度範囲

動作温度範囲は0~60℃の広い範囲です。
※自動的に出力が停止するわけではありません。40℃を越えた場合、各モデルのディレーティングカーブにそって負荷を使用してください。


高いサージ電力

余裕のある設計で瞬時に定格電力の2倍のサージ電力を取り出すことができます。


絶縁設計

一次側と二次側は絶縁されています。


完全サイン波出力

歪率3%以下の高品位なサイン波を出力します。計測器や救急器具などの精密機器の電源に適しています。


6000Wの高いサージ電力

正弦波出力(歪率3%以下)

商用優先モード、インバータ優先モード選択可能

10msec以下の切替時間(商用⇔インバータ)

出力電圧・周波数スイッチ切換可

広い動作温度範囲

負荷連動ファン

太陽電池、商用充電器内蔵

太陽電池充電(最大30A)

パワーセーブモード機能で低負荷時の節電可能

入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護

オプションの多機能表示リモートコントローラ

モニタリングソフトウェアによるシステムの状態確認、インバータの設定が可能


型式
TN-3000-112G
TN-3000-124G
TN-3000-148G
連続出力
3000W
最大出力
3450W:3分間/4500W:10秒/6000W:30サイクル
サージ電力
6000W
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧
100(初期値)/110/115/120Vac(切換可)
周波数
60±0.1Hz(初期値)50/60Hz(切換可)
出力波形※1
正弦波(歪率3%以下)
効率(平均値)※2
88%
90%
91%
無負荷時待機電力(平均値)
≦10W(パワーセーブモード)
OFFモード消費電流
≦1mA
入力電圧範囲※3、4
10.5~15Vdc
21~30Vdc
42~60Vdc
保護回路
入力高電圧、入力低電圧、過温度、過負荷、
回路短絡、逆接続(ヒューズ)、ACブレーカー
過温度保護
90±5℃
85±5℃
85±5℃
サーキットブレーカー
AC出力40A
絶縁抵抗
DC入力–AC出力:100MΩ/500Vdc/25℃/70%RH
AC出力–シャーシグラウンド:100MΩ/500Vdc/25℃/70% RH
安全規格
UL458準拠
---
EMC規格
FCC Class A
耐振度
10~500Hz、3G 10min./ 1cycle、60分 XYZ各方向
耐電圧
DC入力–AC出力:3.0kVac
AC出力–シャーシグラウンド:1.5kVac
AC充電電流(平均値)
25A
12A
6A
AC充電電圧※4
14.3V
28.5V
57V
太陽電池最大入力開放電圧※5
25V
45V
75V
PV充電電圧※4
14.3V
28.5V
57V
PV充電電流
30A
切替時間(平均値)
10ms インバータ ⇔ 商用電源
動作温度範囲※3
0~+40℃(定格負荷)、+60℃(50%負荷)
保存温度、湿度範囲
-30℃~+70℃、10~95%RH
冷却
温度連動ファン
寸法
466.8×283.5×100mm (L×W×H)
重量
12.9kg
標準価格(税抜)
223,400円
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、定格負荷、外気25℃環境、工場初期設定値にて測定
※1 歪率の測定条件:3000W線形負荷、入力電圧13/26/52Vdc
※2 効率の測定条件:2100W線形負荷、入力電圧13/26/52Vdc
※3 ディレーティングについて、出力特性をご参照ください。
※4 電圧値の誤差範囲は、112:±0.5Vdc、124:±1Vdc、148:±2Vdc
※5 太陽電池は逆流防止ダイオードが内蔵されていない場合、逆流防止ダイオードを取り付けてください。
