【予約品：2025年6月入荷予定】バッテリー充電器 12V 対応 / CX1250
¥ 68,200 税込
加算ポイント：620pt
商品コード： 2000000000000656
☆ 豊富な種類のバッテリーに対応！ 鉛蓄電池，リチウムイオン，ゲル，AGMなど
☆ 簡単・安価に、UPS が作れます！
通常の充電のほか、電源モードでは、インバーターなどの負荷を使いながらの充電が可能です。
☆ 機種により、容量の違う複数のバッテリーに同時に充電できます。
適合バッテリー※ : 鉛蓄電池 / リチウムイオン / ゲル /AGM
CX1250の外形寸法図(PDFファイル)
カタログ
CXシリーズバッテリー充電器ケーブル、端子、ヒューズサイズ（PDFファイル）
[付属品]
電源ケーブル
長さ：1.8m取扱説明書
銅板バス1枚、取付ネジ3本
丸型端子5個
※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。
＊コンセントに接続するケーブル(一次側)は標準付属です。約1.8m のAC100V用の入力電源ケーブルが付属されています。
出力ケーブルは付属していません。
充電器本体接続用の出力ケーブル丸型圧着端子が付属しています。
出力ケーブルの推奨サイズは下記の通りです。（別売り）
この充電器で利用できるケーブル長は 1.8m以内です。
[オプション]
リモートコントローラCR-1
リモート温度センサーCX-RTS
|
型式
|
CX1250
|
|---|---|
| 適合バッテリー※ |
鉛蓄電池/リチウムイオン/ゲル/AGM
|
| 充電電圧 |
14.4V/14.7V（ディップスイッチで選択）
|
| フロート電圧 |
13.5V/13.8V（ディップスイッチで選択）
|
| 定格電流 |
50A
|
| 定格出力数 |
3
|
| ESB出力端子 |
無
|
| 推奨バッテリー容量 |
100～500Ah
|
| 充電方式 |
3段階充電方式
|
| 最大出力電流(1出力) |
50A
|
| 入力電圧範囲 |
100～240VAC
|
| 入力周波数 |
47～63Hz
|
| 力率 |
PF>0.92(最大負荷時)
|
| 効率 |
87%
|
| 保護回路 |
短絡保護、高電圧保護、過温度保護
|
| アラームサイン |
NC./NO. リレーコンタクト出力
|

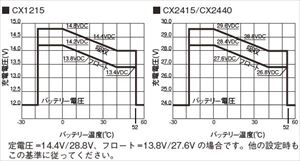

| 温度補正 |
-10mV/0.5℃(オプション温度センサー使用)
|
| スリープモード |
リモートコントローラ(CR-1)/ディップスイッチで使用可能
|
| リモートコントローラ |
オプションCR-1に対応
|
| 動作温度 |
-20℃～50℃
|
| 動作湿度 |
20～90%RH 結露無きこと
|
| 安全規格 |
EN60335-1,EN60335-2-29
|
| 耐電圧 |
I/P-O/P:4242VDC,I/P-F/G:1768VDC,O/P-F/G:700VDC
|
| 絶縁抵抗 |
I/P-O/P:100M Ohms /500VDC
|
| EMI |
EN55022;EN55024;EN61204-3;
EN55014-1;EN55014-2 |
| 高調波電流 |
EN61000-3-2;EN61000-3-3;EN61204-3;
EN61000-6-1;EN61000-6-3 |
| EMS |
IEC61000-4-2,3,4,5,6,8,11;ENV50204
|
| 寸法 W×H×D (mm) |
213x77x272
|
| 重量 |
2.72kg
|
| 標準価格(税抜) |
73,500円
|
◆仕様及び外観は、改良のため予告無く変更することがあります。

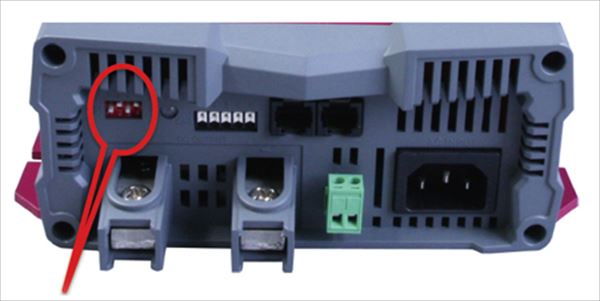

ディップスイッチによる充電電圧を簡単設定
お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。
様々な種類のバッテリーに充電可能なカスタマイズ設定
新モード「電源モード」を搭載
新モード「スリープモード」を搭載
同時に複数のバッテリーバンクへ充電可能
力率改善回路PFC(Power Factor Correction)を搭載
オプションのリモートコントローラCR-1で遠隔操作可能
豊富なラインアップ
| [ 多様なシーンで利用可能な高効率バッテリー充電器 ] |
鉛蓄電池，リチウムイオン，ゲル，AGMなど様々な種類のバッテリーの利用を可能にした充電器です。
最新のアクティブPFC(力率改善回路)の搭載により，力率は最大負荷時92%以上になり，無効電力とノイズを軽減しました。
充電効率も最大90%と高効率で，バッテリーを充電するのに無駄に電力を消費しない省電力設計の製品です。
動作モードは通常充電用のバルク，吸収，フロート「3段階充電モード」の他，
設定された電圧値で出力し続ける「電源モード」も加えました。
電源モードにより，負荷を使用しながらバッテリー容量を維持することができます。
出力ポートは複数あり，機種によっては三つの異なるバッテリーバンクを充電できます。
例えば，車両や船舶等でアイソレーターやセパレーターなどがなくても，メインバッテリーとサブバッテリーを同時に充電することができます。
オプションのリモートコントローラを取り付けることで遠隔操作及び監視ができ、システムの状態が一目でわかる様になっています。
一次側である入力側のコンセントに入り切りタイマーを入れることで任意の時間に自動で充電できます。深夜電力を使っての充電などに便利です。
| [ ディップスイッチによる充電電圧を簡単設定 ] |
様々な種類のバッテリーに充電可能なカスタマイズ設定。
新モード「電源モード」を搭載
新モード「スリープモード」を搭載
同時に複数のバッテリーバンクへ充電可能
力率改善回路PFC(Power Factor Correction)を搭載
オプションのリモートコントローラCR-1で遠隔操作可能。
ディップスイッチの簡単な設定で、お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。
| [ 様々な種類のバッテリーに充電可能なカスタマイズ設定 ] |
充電電圧、充電時間をカスタマイズ設定できるため、
鉛蓄電池（ゲル、AGM)に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。
カスタマイズ設定は、事前にプログラミングを行う必要があるため、当店までお問い合せください。

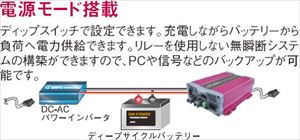

| [ 新モード「電源モード」を搭載 ] |
負荷を使用しながらバッテリーの容量が維持できるため、非常用電源や無瞬断の電源システムの構築ができます。
UPS のように使うには？
常時バッテリーに充電しながら、その電力を使うことで、
停電などの充電器の状況に関係なく負荷に電力が供給されます。
停電から復帰すると自動的にバッテリーに充電を始めます。
[ 深夜電力を使うには？ ]
入力側のコンセントに入り切りタイマーを利用することで、自動で深夜電力から蓄電、昼間にバッテリー電源を利用することが出来ます。

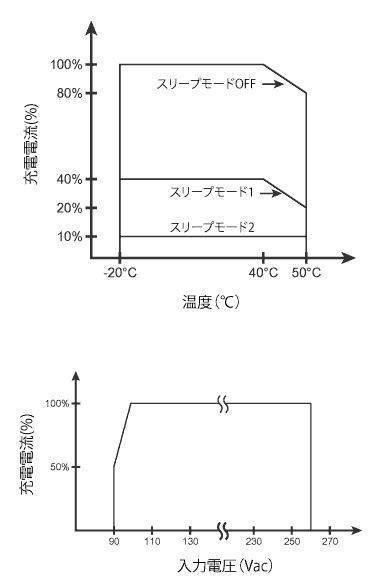

| [ 新モード「スリープモード」を搭載 ] |
CXシリーズは「スリープモード」を搭載しており、高温時のファンの動作と充電電流が変化します。その結果、ファンの動作音が小さくなり静音動作します。
| [ 同時に複数台のバッテリー充電可能 ] |
1台の充電器で1度に複数台のバッテリーが充電出来ます。
CX1215：出力 1ポート、ESB出力※ 1ポート
CX2415：出力 2ポート
CX2440：出力 3ポート
※ESB出力は、エンジンスタートバッテリー用充電端子です。13.8V 2Aで充電します。
| [ PFC(Power Factor Correction)を搭載 ] |
高調波成分を抑制し、出力の安定化させ無駄な電力を抑えます。
