バッテリー充電器 POWER TITE 未来舎 CH-1225GFQ (高電圧設定/鉛電池用)
¥ 69,428 税込
加算ポイント：631pt
商品コード： 2000000000001581
すぐれ者プログラム充電器
全自動で動作

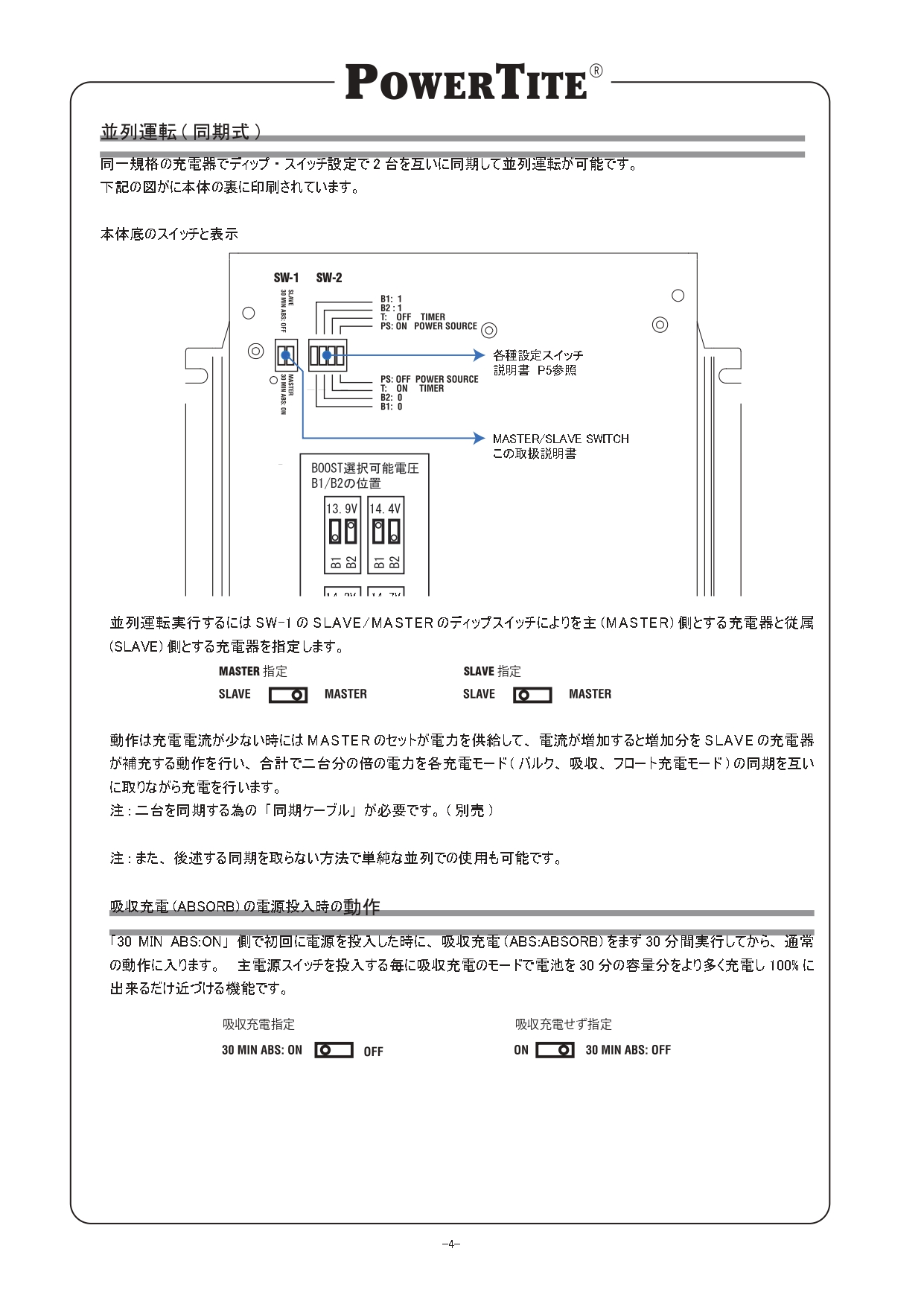

◎並列運転時に2台の動作が連動するようになりました
（要専用の別売ケーブル）
◎電源ON時の初動30分吸収充電動作のON/OFFが可能となりました。
ONではGFPシリーズと同じ動作、OFFではGTP以前の動作となります。
■鉛バッテリー、リチウム電池用充電器
○オプションの温度センサー「TEMP-103」を使用して2つのバッテリーを監視することができます。1つは従来のバッテリー温度による充電電圧の補正+高温による出力遮断、1つはバッテリー温度高温による出力遮断機能により安全な充電システムの構築が可能となります。
○低ノイズ特性なため、ほとんどの電子機器に影響を与えません

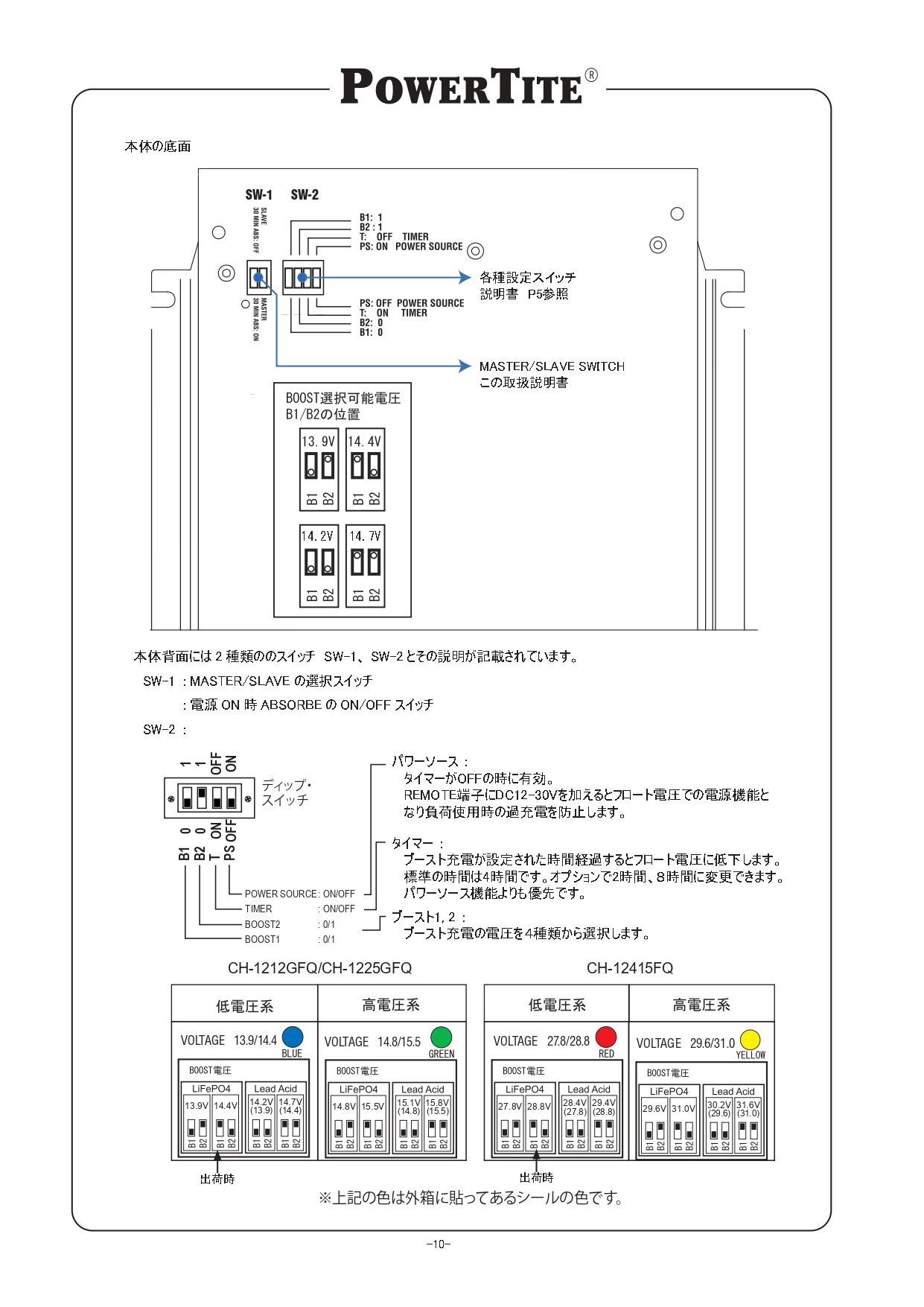

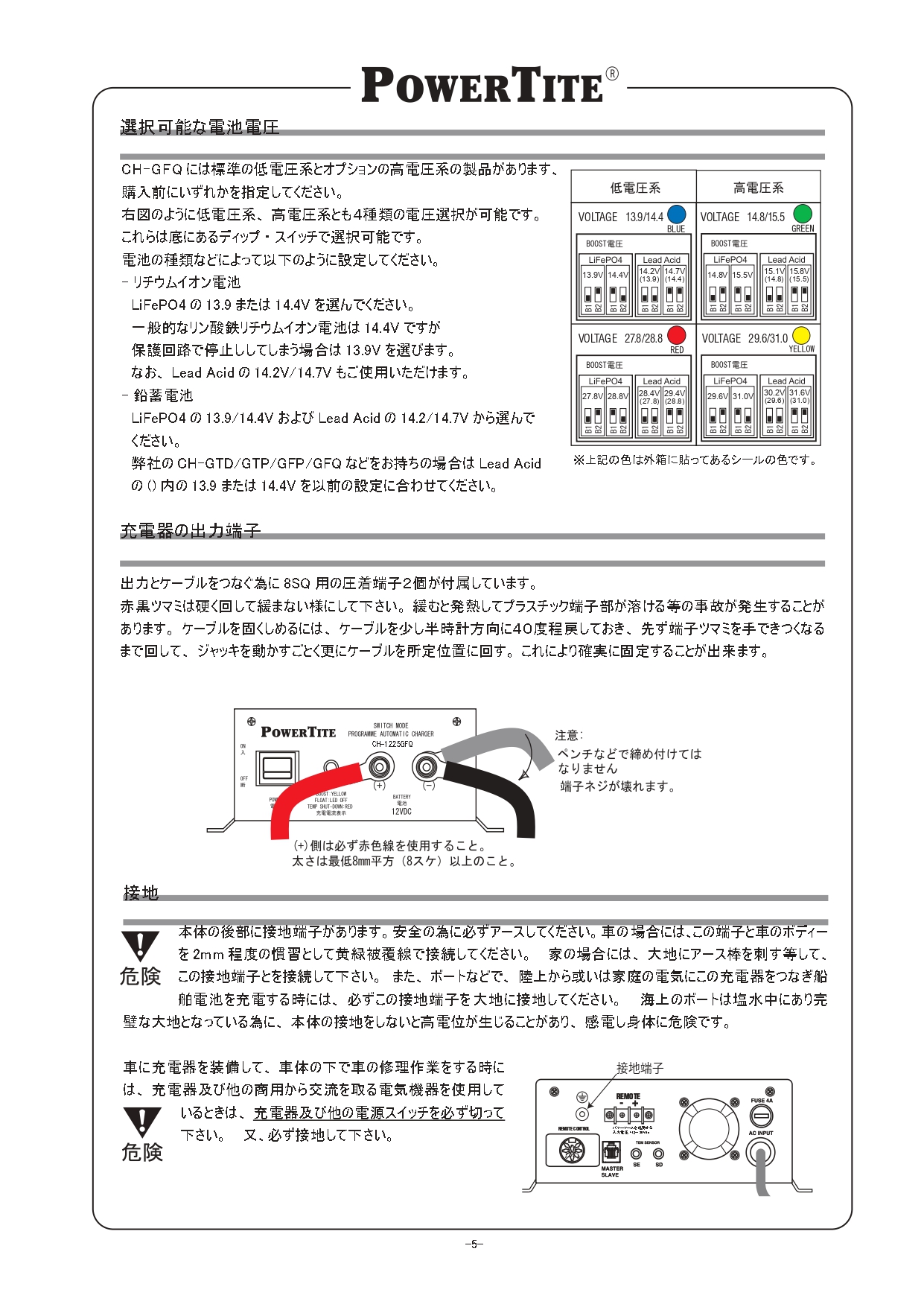

○充電電圧2種をディップ・スイッチにより選択可能なため、バッテリー入れ替え時の選択肢が多くなります
○動作可能温度範囲が広く、多様な場所で使用できます

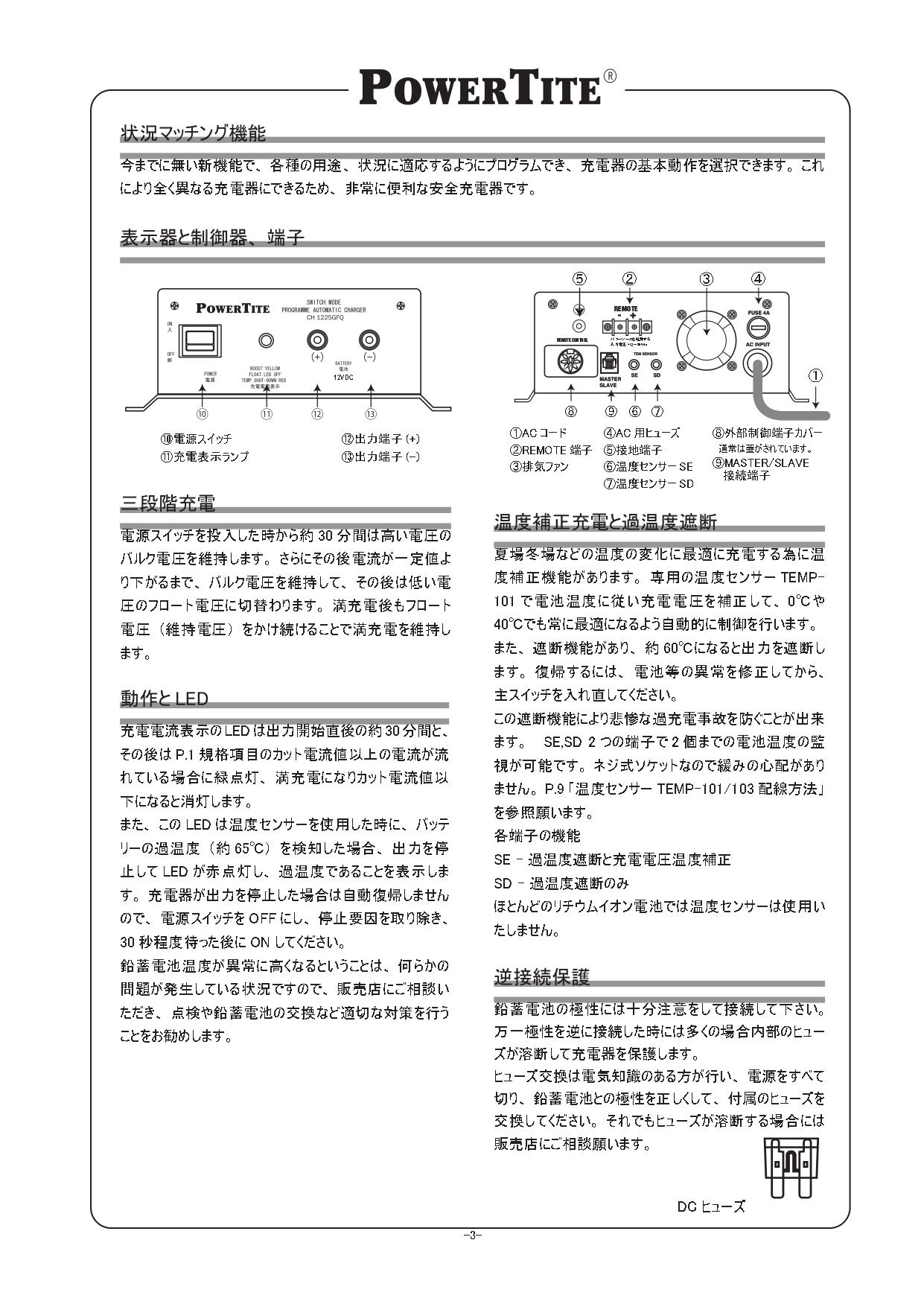

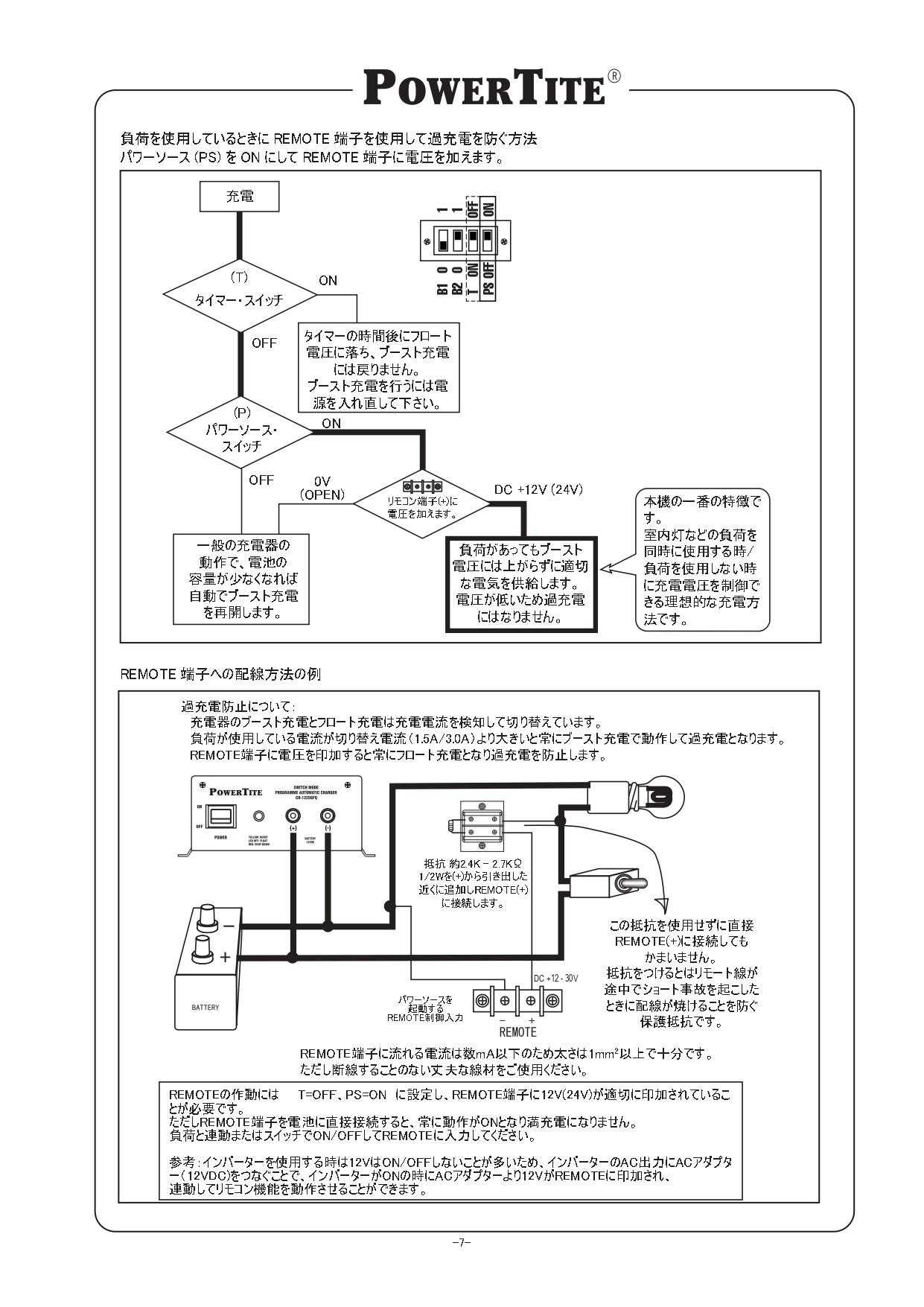

○本体の外部制御端子を使用すると、遠隔での充電出力ON/OFFや状況のLEDを引き出すことができます
○逆接保護
○三段階充電

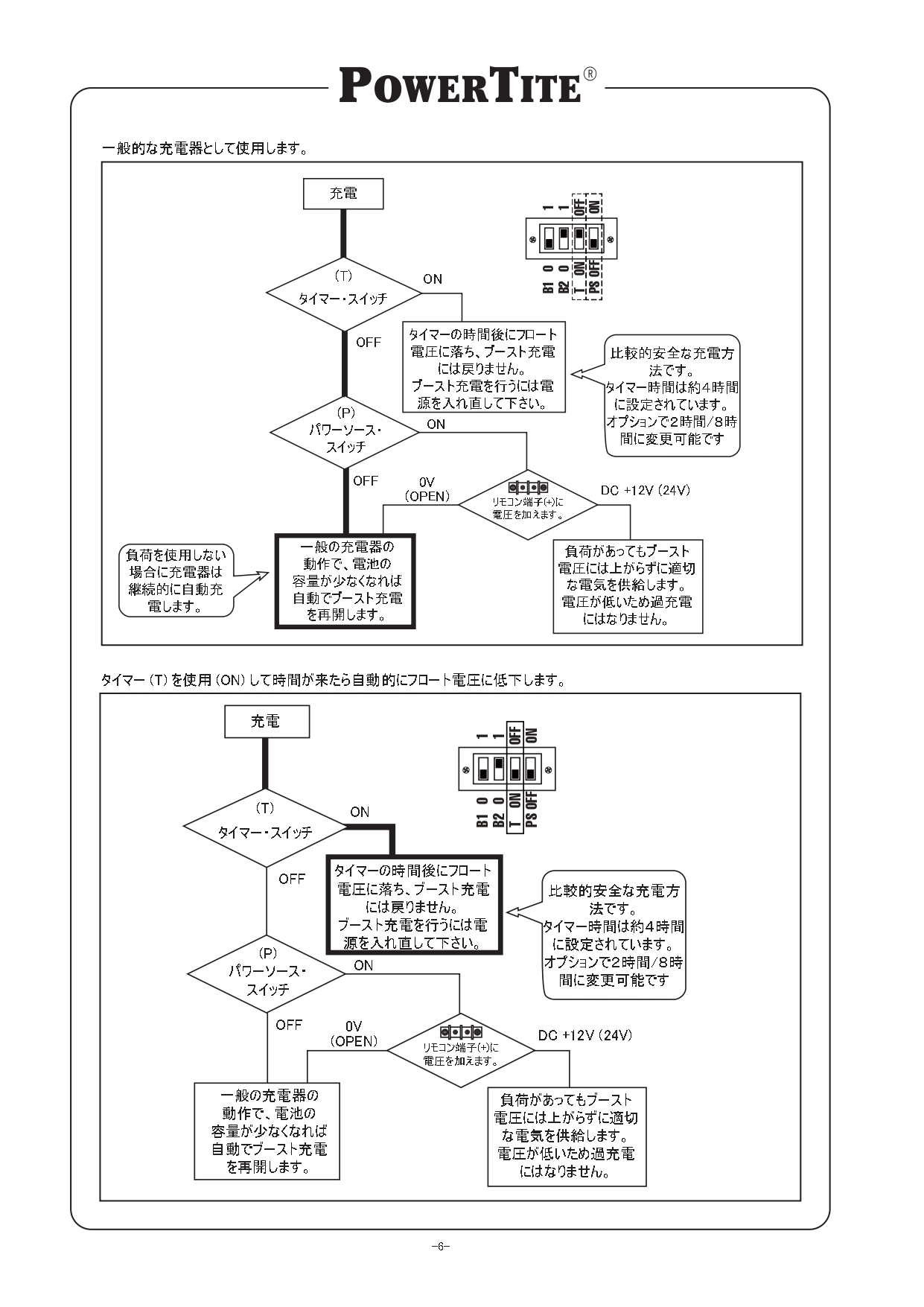

○充電電流量により自動で充電電圧を切り替えており、全自動となっています。また、負荷を使用しながらでも過充電にならないための充電動作も、モードの切り替えで対応しています。さらに、タイマーによるバルク充電終了機能もあり、多機能充電器となっています
○出力電圧の高い高電圧タイプもオプションで対応しています
○RoHS対応
○PSE適合○
型名 ： CH-1225GFQ
入力電圧 ： AC 90V - 132V
入力周波数 ： 50/60Hz
最終充電電圧(BULK) ： 14.8V / 15.5V(高電圧品)※2…負荷20A時電圧
維持充電電圧(FLOAT) ： 13.5V(高電圧品)
定格出力電流 ： 22.5A
動作温度範囲 ： -15℃ - +55ﾟC*
最大入力電力 ： 450VA
入力待機電流 ： 200mA
電源安定度 ： ±100mV(AC90V-132V)
リップル・ノイズ ： 25mV (rms)
カット電流 ： 3.0A
効率 ： 入出力絶縁 ： 100M Ω
入出力耐圧 ： 1000V
ヒューズ ： DC 30A / AC 8A (8A250V)

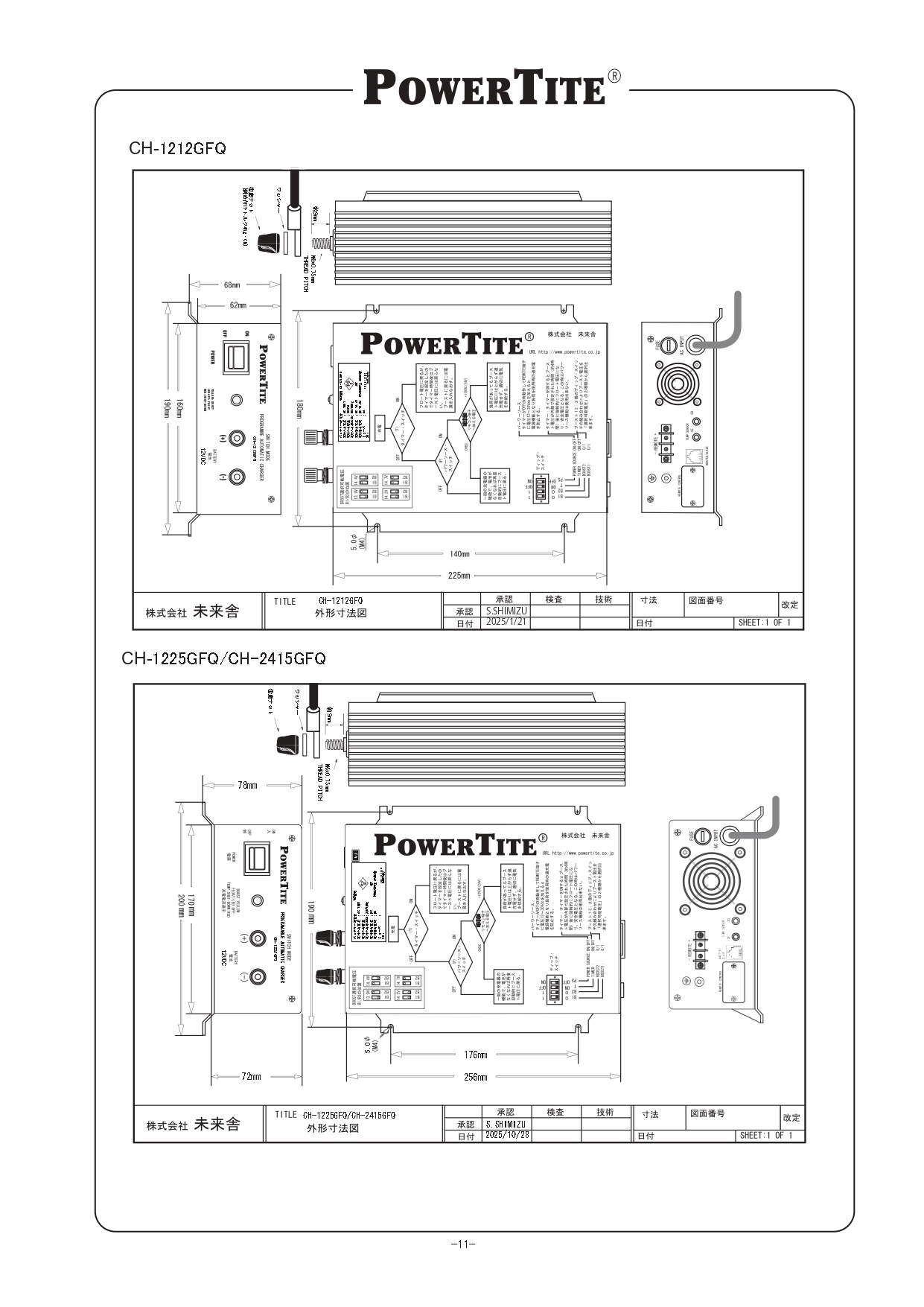

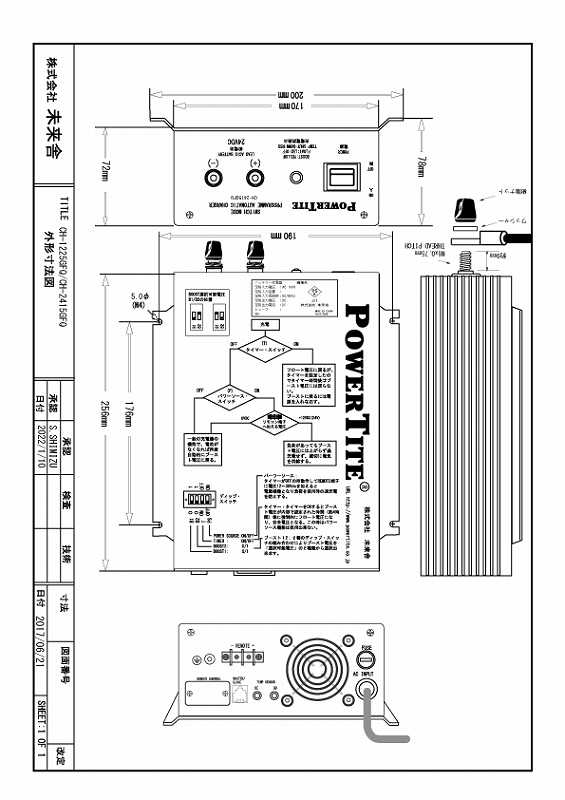

寸法 (W x H x D) ： 200x78x256mm
重量(約) ： 2.1kg
ファン
・50℃以上でファン動作開始
・45度以下でファン動作停止
メーカーのウェブサイトにリンク ： パワータイト 未来舎 POWER TITE

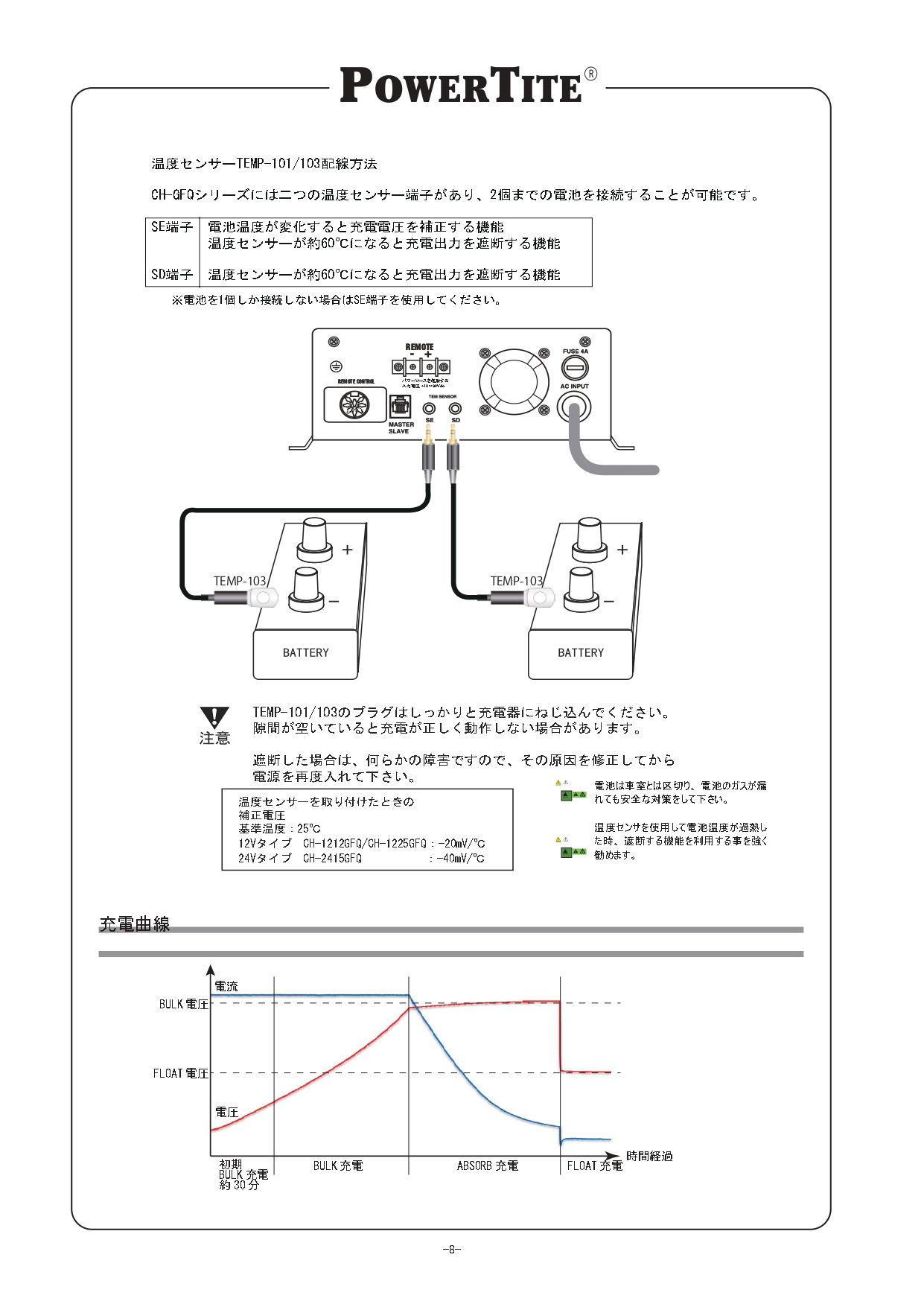

オプション：TEMP-103
CH-GFPシリーズCH-GFQシリーズ、PV-D1Aシリーズに取り付け可能な温度センサー。 取り付けることで、電池の温度により充電電圧を補正、また電池温度が65℃になると充電出力を遮断する。
電池温度が変化すると充電電圧を補正します
|
||

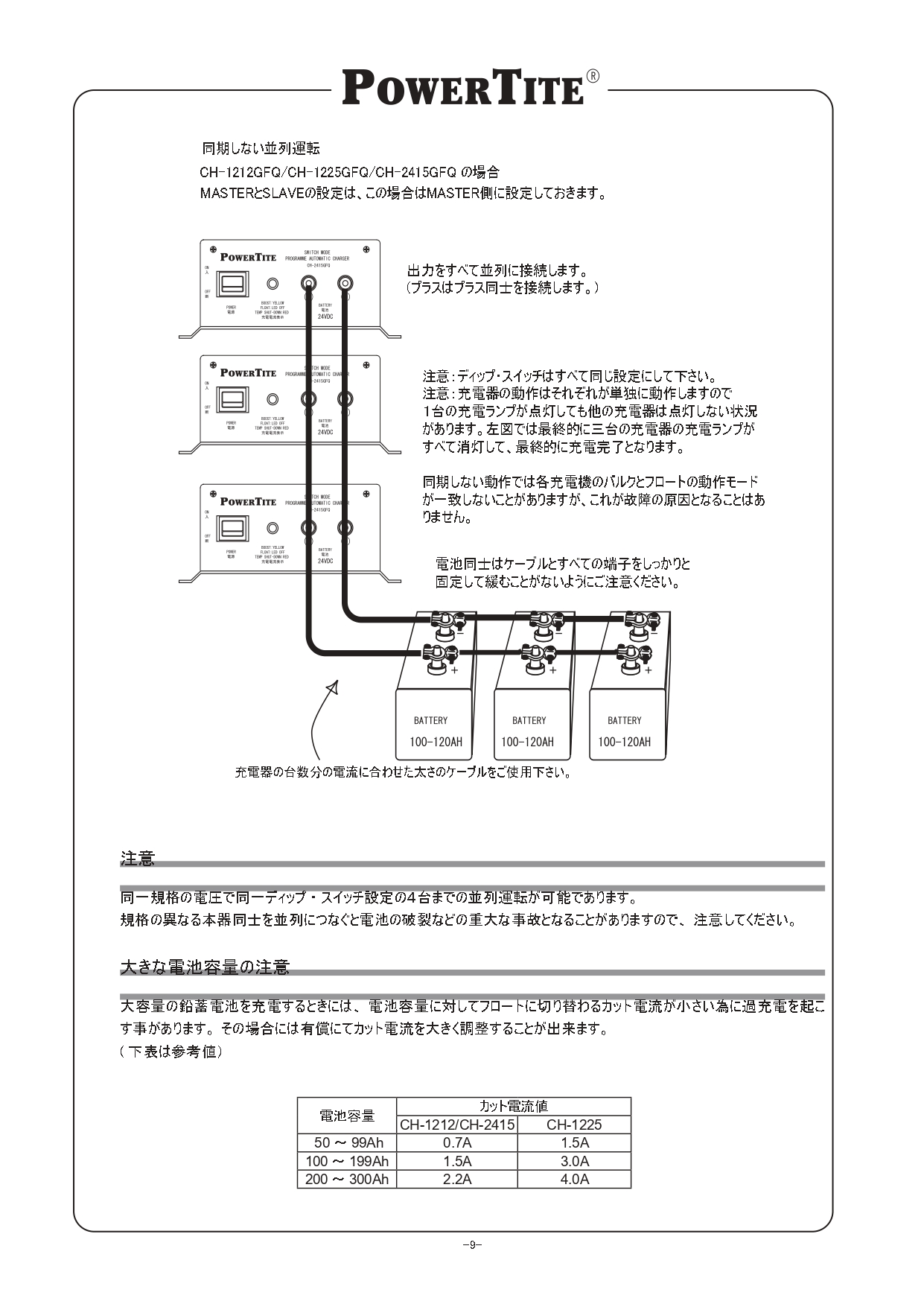

〇低雑音型 〇電池電圧をディップ・スイッチで選択 〇高効率 〇広範囲温度 〇状況マッチング機能 〇タイマー付き 〇負荷使用中の充電 〇常時接続 〇並列運転できます。同じ条件で４台まで並列運転ができます。 〇直列２台まで運転可能 〇逆接保護 〇3段階充電 〇すぐれ者プログラム充電器 〇RoHS対応 〇PSE規格 〇別売りの温度センサーを利用することで周囲温度に合わせて最適な充電が出来ます。
電池温度補正 |
| 型名 | CH-1212GFQ | CH-1225GFQ | |
|---|---|---|---|
| 入力電圧 | AC 90V - 132V | ||
| 入力周波数 | 50/60Hz | ||
| 最終(BULK)充電電圧 | 13.9V / 14.4V(標準品) 14.8V / 15.5V(高電圧品)※1 |
13.9V / 14.4V(標準品) 14.8V / 15.5V(高電圧品)※2 |
|
| 維持(FLOAT)充電電圧 | 13.4V(標準品) 13.5V(高電圧品) |
||
| 定格出力電流 | 12.5A | 22.5A | |
| 動作温度範囲 | -15℃ - +55ﾟC | ||
| 最大入力電力 | 250VA | 450VA | |
| 入力待機電流 | 200mA | ||
| 電源安定度 | ±25mV(AC90V-132V) | ±100mV(AC90V-132V) | |
| リップル・ノイズ | 25mV (rms) | ||
| カット電流 | 1.5A | 3.0A | |
| 効率 | |||
| 温度センサー使用時の温度補正係数 | -20mV/℃ | ||
| 入出力絶縁 | 100M Ω | ||
| 入出力耐圧 | 1000V | ||
| ヒューズ | DC 20A AC 4A (4A250V) |
DC 30A AC 8A (8A250V) |
|
| 寸法 (W x H x D) | 190x68x225mm | 200x78x256mm | |
| 重量(約) | 1.6kg | 2.1kg | |
| 備考 | ※1…負荷10A時電圧 | ※2…負荷20A時電圧 | |
