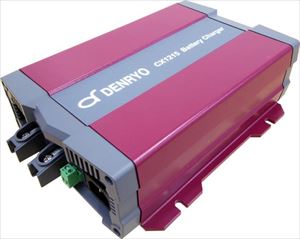

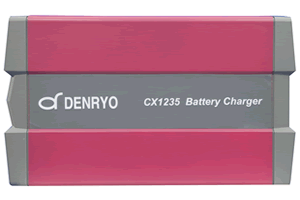

バッテリー充電器 12V 対応 / CX1235

通常価格:54,800円 税抜

50,585円 税抜

商品コード: 2000000000000654

数量

☆ 豊富な種類のバッテリーに対応! 鉛蓄電池,リチウムイオン,ゲル,AGMなど

☆ 簡単・安価に、UPS が作れます!
通常の充電のほか、電源モードでは、インバーターなどの負荷を使いながらの充電が可能です。

☆ 機種により、容量の違う複数のバッテリーに同時に充電できます。

適合バッテリー※ : 鉛蓄電池 / リチウムイオン / ゲル /AGM

CX1235の外形寸法図(PDFファイル)

カタログ

CXシリーズバッテリー充電器ケーブル、端子、ヒューズサイズ(PDFファイル)

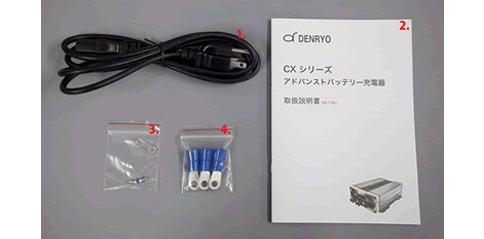

[付属品]

電源ケーブル
長さ:1.8m取扱説明書
銅板バス1枚、取付ネジ2本
丸型端子3個


※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。



*コンセントに接続するケーブル(一次側)は標準付属です。約1.8m のAC100V用の入力電源ケーブルが付属されています。


出力ケーブルは付属していません。
充電器本体接続用の出力ケーブル丸型圧着端子が付属しています。


出力ケーブルの推奨サイズは下記の通りです。(別売り)
この充電器で利用できるケーブル長は 1.8m以内です。


[オプション]

リモートコントローラCR-1

リモート温度センサーCX-RTS

型式
CX1235
適合バッテリー※
鉛蓄電池/リチウムイオン/ゲル/AGM
充電電圧
14.4V/14.7V(ディップスイッチで選択)
フロート電圧
13.5V/13.8V(ディップスイッチで選択)
定格電流
35A
定格出力数
2
ESB出力端子
ESB出力電圧/電流
13.8V/2A
推奨バッテリー容量
70~350Ah
充電方式
3段階充電方式
最大出力電流(1出力)
35A
入力電圧範囲
100~240VAC
入力周波数
47~63Hz
力率
PF>0.92(最大負荷時)
効率
87%
保護回路
短絡保護、高電圧保護、過温度保護
アラームサイン
NC./NO. リレーコンタクト出力
温度補正
-10mV/0.5℃(オプション温度センサー使用)
スリープモード
リモートコントローラ(CR-1)/ディップスイッチで使用可能
リモートコントローラ
オプションCR-1に対応
動作温度
-20℃~50℃
動作湿度
20~90%RH 結露無きこと
安全規格
EN60335-1,EN60335-2-29
耐電圧
I/P-O/P:4242VDC,I/P-F/G:1768VDC,O/P-F/G:700VDC
絶縁抵抗
I/P-O/P:100M Ohms /500VDC
EMI
EN55022;EN55024;EN61204-3;
EN55014-1;EN55014-2
高調波電流
EN61000-3-2;EN61000-3-3;EN61204-3;
EN61000-6-1;EN61000-6-3
EMS
IEC61000-4-2,3,4,5,6,8,11;ENV50204
寸法 W×H×D (mm)
183x72x263
重量
1.82kg
※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。
◆仕様及び外観は、改良のため予告無く変更することがあります。




ディップスイッチによる充電電圧を簡単設定
お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。

様々な種類のバッテリーに充電可能なカスタマイズ設定

新モード「電源モード」を搭載

新モード「スリープモード」を搭載

同時に複数のバッテリーバンクへ充電可能

力率改善回路PFC(Power Factor Correction)を搭載

オプションのリモートコントローラCR-1で遠隔操作可能

豊富なラインアップ



[ 多様なシーンで利用可能な高効率バッテリー充電器 ]


鉛蓄電池,リチウムイオン,ゲル,AGMなど様々な種類のバッテリーの利用を可能にした充電器です。

最新のアクティブPFC(力率改善回路)の搭載により,力率は最大負荷時92%以上になり,無効電力とノイズを軽減しました。

充電効率も最大90%と高効率で,バッテリーを充電するのに無駄に電力を消費しない省電力設計の製品です。

動作モードは通常充電用のバルク,吸収,フロート「3段階充電モード」の他,
設定された電圧値で出力し続ける「電源モード」も加えました。

電源モードにより,負荷を使用しながらバッテリー容量を維持することができます。

出力ポートは複数あり,機種によっては三つの異なるバッテリーバンクを充電できます。
例えば,車両や船舶等でアイソレーターやセパレーターなどがなくても,メインバッテリーとサブバッテリーを同時に充電することができます。

オプションのリモートコントローラを取り付けることで遠隔操作及び監視ができ、システムの状態が一目でわかる様になっています。

一次側である入力側のコンセントに入り切りタイマーを入れることで任意の時間に自動で充電できます。深夜電力を使っての充電などに便利です。

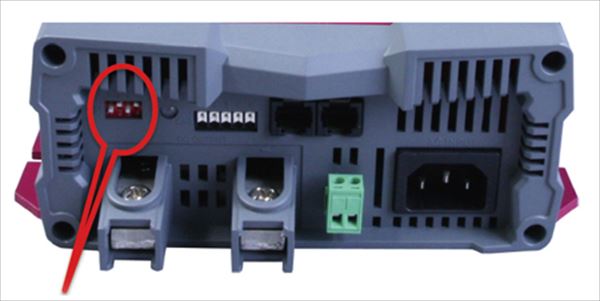

[ ディップスイッチによる充電電圧を簡単設定 ]


様々な種類のバッテリーに充電可能なカスタマイズ設定。

新モード「電源モード」を搭載

新モード「スリープモード」を搭載

同時に複数のバッテリーバンクへ充電可能

力率改善回路PFC(Power Factor Correction)を搭載

オプションのリモートコントローラCR-1で遠隔操作可能。

ディップスイッチの簡単な設定で、お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。

[ 様々な種類のバッテリーに充電可能なカスタマイズ設定 ]


充電電圧、充電時間をカスタマイズ設定できるため、
鉛蓄電池(ゲル、AGM)に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。
カスタマイズ設定は、事前にプログラミングを行う必要があるため、当店までお問い合せください。

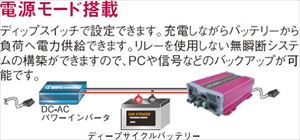

[ 新モード「電源モード」を搭載 ]


負荷を使用しながらバッテリーの容量が維持できるため、非常用電源や無瞬断の電源システムの構築ができます。

UPS のように使うには?

常時バッテリーに充電しながら、その電力を使うことで、
停電などの充電器の状況に関係なく負荷に電力が供給されます。

停電から復帰すると自動的にバッテリーに充電を始めます。



[ 深夜電力を使うには? ]

入力側のコンセントに入り切りタイマーを利用することで、自動で深夜電力から蓄電、昼間にバッテリー電源を利用することが出来ます。

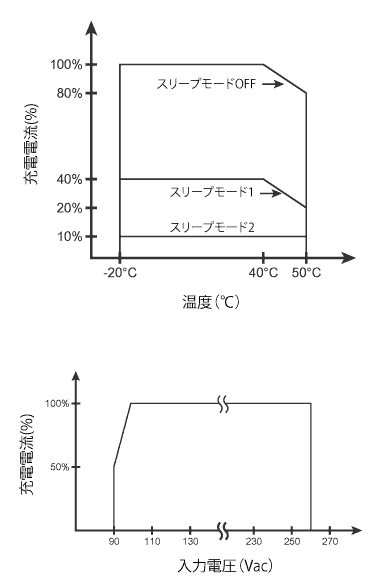

[ 新モード「スリープモード」を搭載 ]


CXシリーズは「スリープモード」を搭載しており、高温時のファンの動作と充電電流が変化します。その結果、ファンの動作音が小さくなり静音動作します。

[ 同時に複数台のバッテリー充電可能 ]


1台の充電器で1度に複数台のバッテリーが充電出来ます。

CX1215:出力 1ポート、ESB出力※ 1ポート

CX2415:出力 2ポート

CX2440:出力 3ポート

※ESB出力は、エンジンスタートバッテリー用充電端子です。13.8V 2Aで充電します。

[ PFC(Power Factor Correction)を搭載 ]


高調波成分を抑制し、出力の安定化させ無駄な電力を抑えます。
