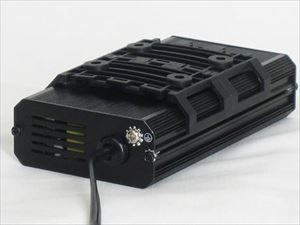

バッテリー充電器 / POWER TITE 未来舎 CH-1205

通常価格:8,600円 税抜

8,000円 税抜

商品コード: 1311610810134400

数量

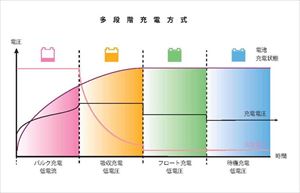

○ DC12V 対応の3段階、バッテリー充電器

○ SEALED (密閉式) / WET (湿式) 選択

○ 電池容量 : 25AH ~ 50AH

○ 入力電圧 : 90 ~ 135Vac の広範囲

○ 標準ケーブルは、入力側はコンセント、出力側はバッテリーターミナル固定用の丸型金具


[ 入力 ]

入力電圧範囲 : 100VAC(90 ~ 135Vac)

入力電流(出力:14.3V/5A)  : 1.4A

AC 入力接続形式 : AC 平ピンソケット

動作周波数範囲 : 60Hz(47 ~ 63Hz)

スイッチ周波数 : 60KHz ± 3



[ 出力 ]

効率(出力:14.3V/5A)  : 80 ~ 83%

充電電流(定電流モード)  : 5A( + 0.3/-0.5)

フロート充電電圧 : 密閉式 13.0V ± 0.2

フロート充電電圧 : 湿式 13.6V ± 0.2

吸収充電電圧(定電圧モード) : 密閉式 13.8V ± 0.2

吸収充電電圧(定電圧モード) : 湿式 14.4V ± 0.2

最小スレッショルド(フロートから吸収充電) : 3.5A ± 0.5

最大スレッショルド(吸収充電からフロート) : 1.1A ± 0.4

入力電圧安定度(90 ~ 135Vac) : 20mV + 10

リップル/ ノイズ(P-P) : 70mV + 50

リップル/ ノイズ(r.m.s) : 15mV + 15

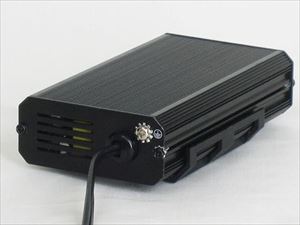

○ 小型 軽量

○ RoHs 指令適合

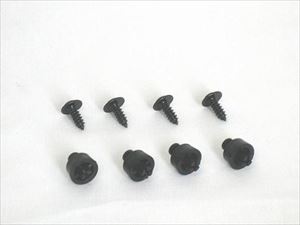

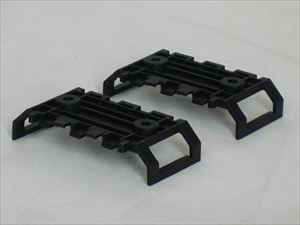

○ 標準付属品 : 取付台 (脱着容易、本体上下取付可)と専用ネジ4セット

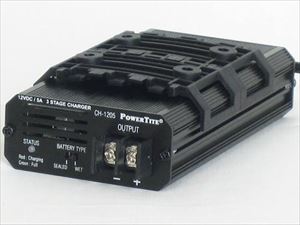

   取り付けブラケットを利用する必要はありませんがブラケットを良く利用する場所に取り付けておくと便利に使えます

○ 逆接保護,自動復帰

○ 低電圧保護(7.5V 以下停止)

○ 過電圧保護、自動復帰

○ 過温度自動保護、過負荷自動保護、自動復帰

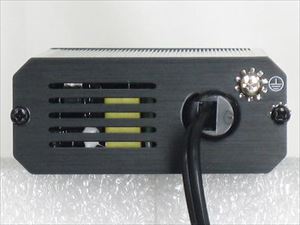

○ 交流の入力 : コンセント付きケーブル 約150cm

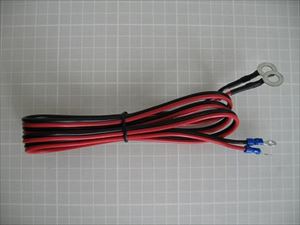

○ 直流の出力 : 丸型圧着端子付きケーブル 約60cm 、ネジ穴 / 本体側 4Mx2 , バッテリ側 8Mx2

○ ワニ口クリップでバッテリーに接続する場合は別売りのケーブルが御座います

○ 寸法 : 132mm x 32mm x 75mm

○ 重量 : 本体 470g、取付台(付属品)20g


[ 入力 ]


入力電圧範囲 : 100VAC(90 ~ 135Vac)

入力電流(出力:14.3V/5A)  : 1.4A

AC 入力接続形式 : AC 平ピンソケット

動作周波数範囲 : 60Hz(47 ~ 63Hz)

スイッチ周波数 : 60KHz ± 3

[ 出力 ]


効率(出力:14.3V/5A)  : 80 ~ 83%

充電電流(定電流モード)  : 5A( + 0.3/-0.5)

フロート充電電圧 : 密閉式 13.0V ± 0.2

フロート充電電圧 : 湿式 13.6V ± 0.2

吸収充電電圧(定電圧モード) : 密閉式 13.8V ± 0.2

吸収充電電圧(定電圧モード) : 湿式 14.4V ± 0.2

最小スレッショルド(フロートから吸収充電) : 3.5A ± 0.5

最大スレッショルド(吸収充電からフロート) : 1.1A ± 0.4

入力電圧安定度(90 ~ 135Vac) : 20mV + 10

リップル/ ノイズ(P-P) : 70mV + 50

リップル/ ノイズ(r.m.s) : 15mV + 15

[ 保護 ]


低電圧保護 : 7.5V ± 0.5

出力過電圧保護 : 16.5V ± 0.5

出力逆接保護 : 有

出力短絡保護 : 有

絶縁抵抗(500Vdc) IN-OUT/IN- 匡体 : 100M Ω

ハイポットテスト(インプット- アウトプット 10S,10mA) AC : 1650V

ハイポットテスト(インプット- 匡体 10S,10mA) AC : 1500V



[ 参考 ]

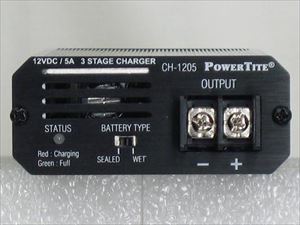

電池状況 LED 表示

赤表示:充電、緑表示:満充電またはフロート



特徴

CE EN60335,EN55014

AC 入力接続形式:AC 平ピンソケット



負荷使用中の充電には対応していません
