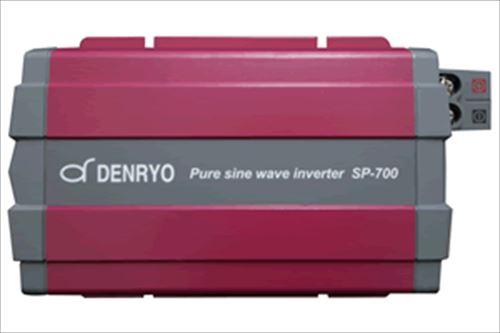

正弦波 DC＞AC インバータ 電菱 SP-700-148F (入力DC48V-出力AC100V,GFCI端子)
¥ 68,640 税込
加算ポイント：624pt
商品コード： 2000000000000909
高いサージ電力
正弦波出力

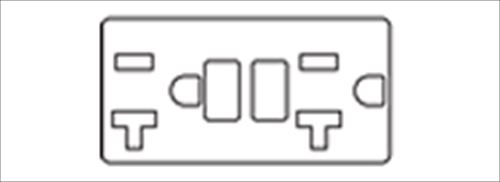

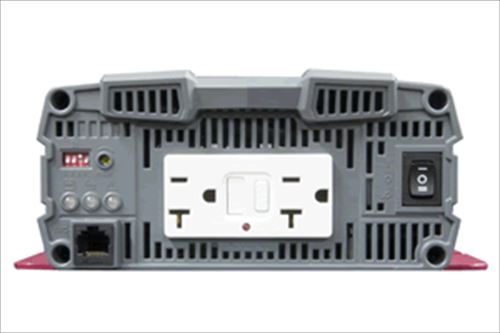

交流出力GFCIコンセント(100Vモデルのみ)
出力電圧・出力周波数DIPスイッチ切換可
広い動作温度範囲
温度負荷連動ファン
パワーセーブモード機能で低負荷時の節電可能
入力過電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護

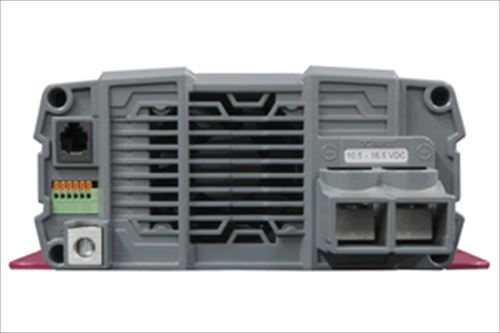

無電圧接点端子
リモートコントロール端子搭載
[仕様]
連続出力 ： 700WVA±3%
最大出力(1分間) ： ＞700～810VA(100～115%)
サージ電力(1秒間) ： ＜1230VA
定格出力電圧（切換可） ： 100（初期値）／110／115／120Vac±5%
周波数（切換可） ： 50／60（初期値）Hz±0.5%
出力波形※2 ： 正弦波(歪率5%以下)
最大効率 ： 93%
無負荷電流※3 ： ≦0.5A
待機電流※3(パワーセーブモードON) ： ＜0.05A
入力電圧範囲※4 ： 42～66Vdc
保護回路 ： 入力過/低電圧、過/低温度、過負荷、回路短絡、逆接続(ヒューズ)
EMC規格 ： FCC Class B
動作温度範囲※1 ： -20～40℃（定格負荷）、～60℃（40％負荷）
保存温度、湿度範囲 ： -30℃～70℃、10～95％RH(結露無きこと)
冷却 ： 温度負荷連動ファン
寸法(WxHxD) ： 200×83×330mm
重量 ： 2.6kg

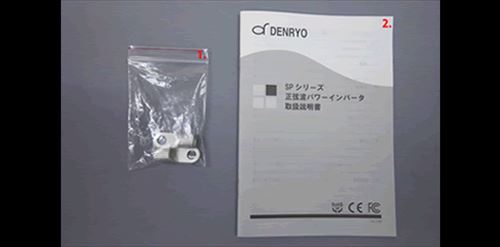

[付属品]
丸型端子2個
取扱説明書
[PDF資料]
[オプション]
CR-16Aリモートコントローラ
CR-8リモートコントローラ
CC-1通信ケーブル
軽量化
最大42%軽量化しました（当社の同クラス機種比較）。運搬の効率，作業性が向上し，コスト削減に繋がります。
広い入力電圧範囲
入力電圧範囲を広く設定しており，様々な用途でご利用いただけます。上限値が従来機種より高くなったため，バッテリーを充電しながらインバータを使用することができます。
出力電圧，出力周波数設定可能
出力電圧と出力周波数をDIPスイッチで変更できます。100Vモデルは出力電圧が100/110/115/120Vacに，200Vモデルは200/220/230/240Vacに変更できます。周波数は50/60Hzに変更できます。

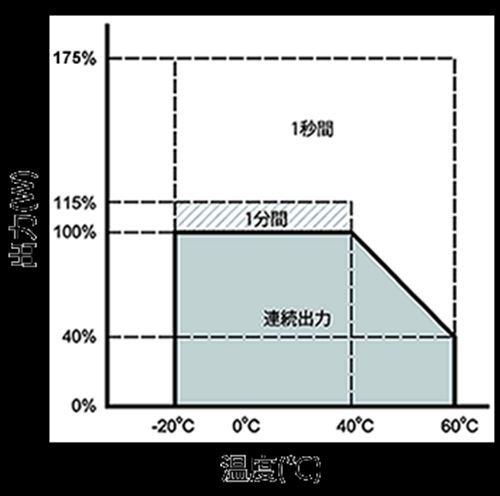

広い動作温度範囲
動作温度範囲は-20～60℃の広い範囲です。
※自動的に出力が停止するわけではありません。40℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。
正弦波出力・高サージ容量
歪率5％以下の正弦波を実現しており，計測器などの精密機器の電源に適しています。余裕のある設計で，定格出力の1.75~2倍までのサージ電力に対応できます。
リモート制御機能内蔵
本体の無電圧接点端子に配線をすると，障害発生時にエラー信号を外部に出力することができます。リモートでのON/OFF制御機能も持っており，システムへの組み込みに適しています。
設定可能なパワーセーブモード
インバータが待機状態での消費電力を低くする，パワーセーブモードがあります。無駄な自己消費電力を効率的に抑えられます。
|

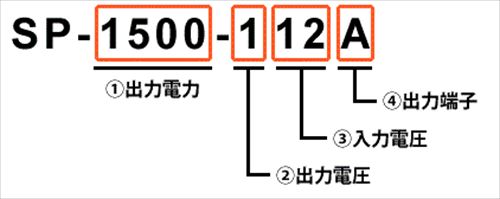

型式
|
SP-700-112A
SP-700-112F |
SP-700-124A
SP-700-124F |
SP-700-148A
SP-700-148F |
|---|---|---|---|
| 連続出力※1 |
700VA±3%
|
||
| 最大出力(1分間) |
＞700～810VA(100～115%)
|
||
| サージ電力(1秒間) |
＜1230VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
100（初期値）／110／115／120Vac±5%
|
||
| 周波数（切換可） |
50／60（初期値）Hz±0.5%
|
||
| 出力波形※2 |
正弦波(歪率5%以下)
|
||
| 最大効率 |
91%
|
93%
|
93%
|
| 無負荷電流※3 |
≦1.5A
|
≦0.8A
|
≦0.5A
|
| 待機電流※3 (パワーセーブモードON) |
＜0.1A
|
＜0.06A
|
＜0.05A
|
| 入力電圧範囲※4 |
10.5～16.5Vdc
|
21～33Vdc
|
42～66Vdc
|
| 保護回路 |
入力過/低電圧、過/低温度、過負荷、
回路短絡、逆接続(ヒューズ) |
||

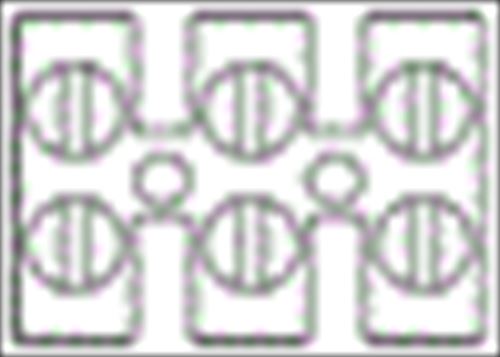

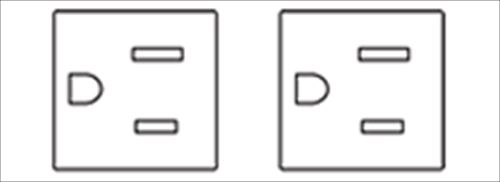

| 出力端子 |
SP-700-112A
|
SP-700-124A
|
SP-700-148A
|
 |
|||
|
SP-700-112F
|
SP-700-124F
|
SP-700-148F
|
|
 |
|||
| EMC規格 |
FCC Class B
|
||
| 動作温度範囲※1 |
-20～40℃（定格負荷）、～60℃（40％負荷）
|
||
| 保存温度、湿度範囲 |
-30℃～70℃、10～95％RH(結露無きこと)
|
||
| 冷却 |
温度負荷連動ファン
|
||
| 寸法(WxHxD) |
200×83×330mm
|
||
| 重量 |
2.6kg
|
||
| 標準価格(税抜) |
SP-700-112A
|
SP-700-124A
|
SP-700-148A
|
|
65,000円
|
|||
|
SP-700-112F
|
SP-700-124F
|
SP-700-148F
|
|
|
78,000円
|
|||

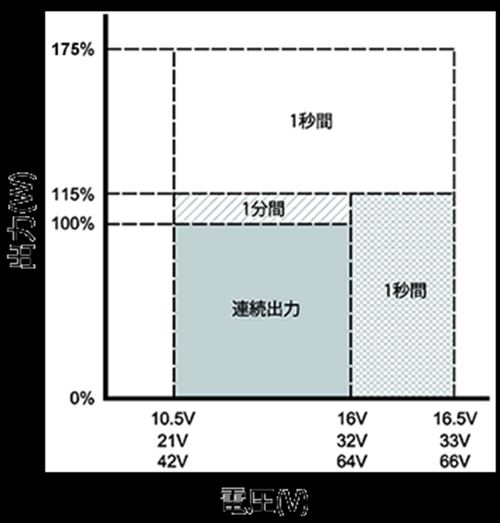

※1 出力特性をご参照ください。
※2 測定条件：入力電圧=12.5V/25V/50V、出力電圧=100/110/115/120Vac 80%負荷(力率=1.0)。200Vモデルの場合、出力電圧を２倍にしてください。
※3 定格入力電圧値にて測定。※4 動作可能入力電圧上限は12Vモデルの場合16V、24Vモデルの場合32V、48Vモデルの場合64Vとなります。詳しくは、出力特性をご参照ください。
|
型式
|
SP-700-212U
|
SP-700-224U
|
SP-700-248U
|
|---|---|---|---|
| 連続出力※1 |
700VA±3%
|
||
| 最大出力(1分間) |
＞700～810VA(100～115%)
|
||
| サージ電力(1秒間) |
＜1230VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
200（初期値）／220／230／240Vac±3%
|
||
| 周波数（切換可） |
50（初期値）／60Hz±0.5%
|
||
| 出力波形※2 |
正弦波(歪率3%以下)
|
||
| 最大効率 |
91%
|
93%
|
94%
|
| 無負荷電流※3 |
≦1.5A
|
≦0.8A
|
≦0.5A
|
| 待機電流※3 (パワーセーブモードON) |
＜0.1A
|
＜0.06A
|
＜0.05A
|
| 入力電圧範囲※4 |
10.5～16.5Vdc
|
21～33Vdc
|
42～66Vdc
|
| 保護回路 |
入力過/低電圧、過/低温度、過負荷、
回路短絡、逆接続(ヒューズ) |
||

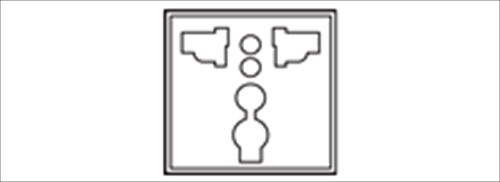

| 出力端子 |
 |
||
| 安全規格 |
EN 60950-1
|
||
| EMC規格 |
EN 55022 class B; EN 55024; EN 61000-3-2, -3-3;
EN 61000-4-2, 3, 4, 5, 6, 8, 11 |
||
| 動作温度範囲※1 |
-20～40℃（定格負荷）、～60℃（40％負荷）
|
||
| 保存温度、湿度範囲 |
-30℃～70℃、10～95％RH(結露無きこと)
|
||
| 冷却 |
温度負荷連動ファン
|
||
| 寸法(WxHxD) |
200×83×330mm
|
||
| 重量 |
2.6kg
|
||
| 標準価格(税抜) |
78,000円
|
||
※1 出力特性をご参照ください。
※2 測定条件：入力電圧=12.5V/25V/50V、出力電圧=100/110/115/120Vac 80%負荷(力率=1.0)。200Vモデルの場合、出力電圧を２倍にしてください。
※3 定格入力電圧値にて測定。※4 動作可能入力電圧上限は12Vモデルの場合16V、24Vモデルの場合32V、48Vモデルの場合64Vとなります。詳しくは、出力特性をご参照ください。
