GS YUASA バッテリー PE12V24 (PE12V24AB1)


33,615円 税抜

商品コード: 2000000000000787

数量


[正規品]

信頼の日本メーカー GS YUASA (ジーエス・ユアサ)

重量 8.7kg
公称電圧 12V
定格容量 24Ah
本体寸法 175×166×125mm

端子形状 : ボルトナット(ボルトM5)
■ボルトナット付属


特長

■標準タイプ
■幅広い容量帯を取り揃えていますので、機器の設計範囲が広がります。
■蓄電池設備型式認定品※(消防法用途への使用認定品)

※一部品種を除いて蓄電池設備型式認定品です。


用途

■UPS ■CATV ■防災防犯システム機器 ■非常通報システム機器
■エレベータ ■電話交換機 ■非常表示灯

小形制御弁式鉛蓄電池 NP/PEシリーズ

蓄電池要項表

タイプ シリーズ名 GSユアサ
形式
公称
電圧
(V)
定格容量
(Ah)
20時間率
外形寸法(mm) 質量
(約kg)
端子
形状
端子
位置
蓄電池
設備形式
認定
総高さ
(TH)
箱高さ
(BH)

(W)
長さ
(L)
標準
タイプ
NPシリーズ NP3-6 6 3.0 64.0 60.0 34 134 0.65 F1 2
NP4.5-6 4.5 105.5 102.0 47 70 0.85 F1 1
NP10-6 10.0 97.5 94.0 50 151 2.0 F1 2
NP0.8-12 12 0.8 61.5 61.5 25 96 0.35 W1 6
NP1.2-12 1.2 54.5 51.0 48 97 0.7 F1 12
NP2-12 2.0 89.0 89.0 20 150 0.8 F1 14 ×
NP2.3-12 2.3 64.0 60.0 34 178 1.0 F1 2
NP7-12 7.0 97.5 94.0 65 151 2.65 F1 3

NP24-12B

24.0 125.0 125.0 166 175 8.7 B1 7
NP38-12 38.0 170.0 170.0 165 197 13.8 B1 7
NP65-12 65.0 174.0 174.0 166 350 22.8 B2 8
PEシリーズ PE6V7.2 6 7.2 98.0 94.0 34 151 1.45 F1 2
PE6V8 8.0 118.0 118.0 56.5 98.5 1.55 F1 5
PE6V48 48.0 187.0 170.0 125 166 9.1 B2 9 ×
PE12V0.8 12 0.8 61.5 61.5 25 96 0.36 W2 6
PE12V2 2.0 60.5 60.5 25 200.5 0.8 W2 6 ×
PE12V7.2 7.2 98.0 94.0 65 151 2.75 F1 3
PE12V12 12.0 98.0 94.0 98 151 4.4 F2 3
PE12V17 17.0 167.0 167.0 76 181 5.6 B1 7
PE12V24 24.0 175.0 175.0 125 166 8.7 B1 8
PE12V24A 24.0 125.0 125.0 166 175 8.7 B1 10
PE12V40 40.0 174.0 174.0 163 197 13.0 B2 7

※PE12V24Aは、意匠面が天面となるように設置した場合の寸法です。

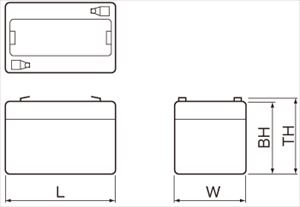

蓄電池外形図

NP/PEシリーズ外形図

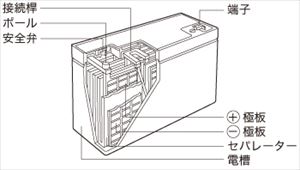

蓄電池構造図

NP/PEシリーズ構造図

小形制御弁式鉛蓄電池 NP/PEシリーズ

端子形状

NP/PEシリーズ端子形状

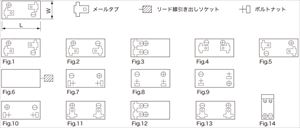

端子位置

NP/PEシリーズ端子位置


小形制御弁式鉛蓄電池 NP/PEシリーズ

定電圧充電仕様

項目 スタンバイユース
NPシリーズ PEシリーズ
充電方式 定電圧充電
設定電圧(V/セル)25℃ 2.275±0.025
設定電圧・温度係数(mV/℃・セル) −3
初期最大充電電流(C20A) 0.25
温 度(℃) −15~+40

●温度勾配の基準温度:25℃
●推奨使用温度範囲:0~40℃

期待寿命

シリーズ名 NPシリーズ
PEシリーズ
取替え時期の目安 3年(25℃)

期待寿命とは、高温フロート加速寿命試験で得られた耐久期間を25℃での実使用状態の期間に換算推定した年数です。
一定条件使用下で推定した期待寿命は、全ての条件下での蓄電池寿命を保証する値ではありません。

放電電流と放電終止電圧の関係

NPシリーズ
放電電流 放電終止電圧
0.2C20A未満 1.75V/セル
0.2C20A以上 0.5C20A未満 1.70V/セル
0.5C20A以上 1.0C20A未満 1.55V/セル
1.0C20A以上 1.30V/セル
PEシリーズ
放電電流 放電終止電圧
0.01C20A未満 1.90V/セル
0.01C20A以上 0.2C20A未満 1.75V/セル
0.2C20A以上 0.5C20A未満 1.70V/セル
0.5C20A以上 1.0C20A未満 1.60V/セル
1.0C20A以上 2.0C20A未満 1.50V/セル
2.0C20A以上 3.0C20A未満 1.35V/セル
3.0C20A以上 1.00V/セル
