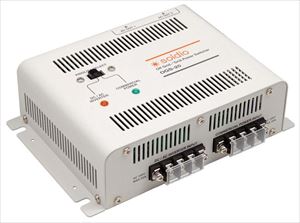

商用電源切換機 soldio OGS-20

20,790円 税抜

商品コード: 1390014310136600

数量

電気的仕様
定格入力電圧 : AC100V
最大許容電流 : 最大許容電流 : 20A(合算値) , コンセント一口あたり 15A
内蔵ヒューズ : 20A(ガラス管、スローグロータイプ)
切替え時間 : 約15mS
使用温度 : -20~50℃
最大許容電流 2000W 20A AC100V
定格入出力電圧 AC100V

外形寸法・重量
寸 法 : W 196mm × D 145mm × H 57.5mm
質 量 : 0.9kg

[ 独立電源と商用電源を自動切替! ]

独立電源(オフグリッドパワー)のバッテリー切れに、
素早く商用電源/系統電源(グリッドパワー)に切替可能!

ソーラー発電やバッテリー電源などの独立電源システムに、商用電源/系統電源のバックアップをプラスすることで、より安定した電力の供給を実現!

逆に、商用電源/系統の停電を検出してバックアップバッテリーに自動切り替え

メイン電源を選べます! 本体のスイッチによりDCACインバーターと商用電源のどちらを優先的に出力するかを選択することが出来ます。

カタログ:『商用電源切換機 soldio OGS-20
取り扱い説明書:『商用電源切換機 soldio OGS-20


バッテリーと商用電源を自動で切り替えます

非常用バックアップ電源への切替えや、主要独立系電源から補助独立系電源への一時的な切り替えなど、いろいろご利用いただけます。

・電圧低下を感知し、すばやくバックアップ電源にに切替えます。主電源の電圧が復帰した場合に自動的に切換ります。

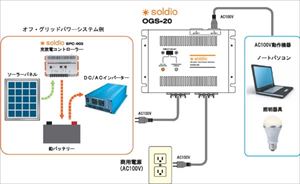

本機はオフ・グリッドパワーシステム(独立型電源システム)とグリッドパワー(系統電源/商用電源)を自動的に切り替えるためのスイッチャー(切替器)です。
例えば、ソーラー発電等を使用したオフ・グリッドパワーシステムでは自然エネルギーを利用した発電のため天候や季節により蓄電量が減少する等でバッテリーに接続したDC/ACインバーターの出力が不安定になります。
そのような場合において本機は自動的にグリッドパワー(系統電源/商用電源)に自動的に切替え、使用中の負荷を継続して使うことができます。
ソーラー充電によりバッテリー蓄電量が上昇すれば、DC/ACインバーター出力に自動的に切替えを行います。
また、本機は上記と逆の動作モードにも設定でき、普段は系統電源を使用し停電時に独立型電源システムに切替える使用方法も実現可能です。

[ 切替え動作 ]


入力される交流電源の有無を認識し、自動的に出力される電源系統を切り替えます。

切替え動作時に出力は一瞬(約15mS)切断されます。

交流電源周波数の同期を取る機能は装備しておりません。

1)バッテリーメイン

インバーターからの電源が無くなる -> 商用電源に自動切換 -> バッテリー容量が増加 -> インバーターによる電源に自動切替

独立型ソーラー発電により作られた電気やバッテリーに蓄電された電気のインバーターを通して供給されるAC100Vは、バッテリーの蓄電量が少なくなったり、インバーターの低電圧保護により、バッテリーから供給される電力が低下した場合に、使用している電気製品に電力を供給できなくなります。本機は、充電量が不足がちな場所で電源がいる時は重宝します。
バッテリーからの電源供給が停止すると瞬時に商用電源に切り換え、バッテリーからの供給が可能になると自動的にバッテリーからの供給に戻す働きをします。
使い方として、通常はソーラー発電などで運用して、雨天などによりバッテリー残量が減った場合に、商用電源からの電源に自動切替でバックアップ。負荷となる電気製品に連続して電気を流す。バッテリーの電機が溜まりインバーターが稼動すると自動的に切替。

2)商用メイン

停電や故障などにより電源が無くなる -> バッテリー・インバーターなどのバックアップ電源に自動切替 -> 停電が回復して商用電源からの利用に自動切替

通常は商用電源を利用し、停電時にインバータ経由のバッテリー電源に切替える使い方ができます。

商用電源をメインで利用する場合、停電の場合などに自動切換えでバッテリーからの供給に切り替えて、停電が復帰したら商用電源に自動的に切換えます。

使い方として、通常はコンセントなどの商用電源を利用して、停電などにより電気の供給がなくなると、バックアップ用のバッテリー・インバーターからの電源を利用。負荷となる電気製品に連続して電気を流す。商用電源が復帰すると自動で切替。

切替え遷移表
【○:通電 -:非通電】


優先系統
スイッチ

入力系統

出力

ランプ表示

インバーター

商用電源

DC/ACインバーター

インバーター

オレンジ

商用電源

グリーン

インバーター

オレンジ

商用電源

インバーター

オレンジ

商用電源

グリーン

商用電源

グリーン

[ 本機に接続できる電気製品について ]


通常のAC100V用の電気製品なら本機に接続してご使用になることができます。インバーターを利用する場合はインバーター性能の範囲です。

本製品は、電圧低下を感知して自動的に他方の電源(商用電源 or バッテリー・インバーター)からの供給に切り替える装置です。または、入力を固定することが出来ます。

[ PSE ]


本機は「PSE法」は取得しておらず、PSE法の範囲内で使用される事を目的としていません。オフ・グリッドパワー(独立型電源)を構成するDC/ACインバーターのバックアップ用機器として使用される事を目的としています。従って、家庭用の電化製品等に利用した場合、冷蔵庫、ポンプ、高負荷モータ、電熱器等は使用できません。

[ 使用上の注意]


出力容量は使用するインバーターの容量以下で負荷をご使用ください。

電源切替えの際、瞬間的(約15mS)に電源が落ちますので、デスクトップパソコンや精密機器には使用しないで下さい。無電圧状態になります。

周波数の整合は取れません。

本機の100V出力と他のAC100V電源(壁のコンセントやエンジン発電機など)を接続して使用することは絶対におやめください。感電、火災、故障の原因となります。

本機の100V出力に定格容量以上の電気製品を接続しないでください。感電、火災、故障の原因となります。

入力電源は、必ずAC100Vを使用してください。定格以外の電源を使用すると、感電、火災、故障の原因となります。

本機は屋内用です。雨や水滴のかかる場所には設置しないでください。

[ OGS-20 自己消費電力 ]

・無負荷時:2.4W

・10A負荷時:9.2W

*負荷の容量により消費電力が変動いたします。

[ キャンピングカーや通常のバックアップ電源の作り方はこちら ]


・商用電源をメインで、バックアップでバッテリー&インバーターを用意

商用電源の中断や停電になると、自動でバッテリー供給に切替ります。
または、雷が鳴っているときに商用電源過のコンセントを抜いて、停電や過電流の完全対策が出来ます。

・バッテリー&インバーターがメインで、バックアップまたは電源が取れる場所で商用電源

キャンピングカーや船で、バッテリーからインバーターで電気を利用しながら、キャンプ場や自宅、停泊場に着いた際には、コンセントに差し込むと商用電源が優先されて電源を利用します。バッテリーの節約になります。
独立型のソーラー発電発電やバッテリーを利用されていて、バッテリー容量が減ると商用電源に自動で切り替えます。
