防水コネクター +- セット CV3.5sq用 / PSW0307

¥ 3,300 税込

加算ポイント:30pt

商品コード: 1314090010134000

数量

内容 : プラス線用とマイナス線用の2ヶ1組
最大定格電圧 : DC1000V
最大定格電流 : 30A
耐電圧 : DC3000V/1分間
絶縁抵抗 : 1000MΩ以上
使用温度範囲 : -40~+90℃
気密性(保護等級) : 空気圧50kPa/60秒間の水没で空気漏れしない(保護等級IP67)
ケーブル保持力 : 500N以上(ケーブル導体:3.5mm2)
材料本体 : ポリエーテル系合成樹脂
中心導体 : 銅合金
寸法 : 締付後全長:81mm、直径:17.5mm
質量 : 約30g
適合ケーブル : 架橋ポリエチレン絶縁(CVケーブル) 公称断面積3.5mm2(7本/0.8mm) ケーブル仕上り外径:6.8~7.6mm
シース外形 : Φ6.8~Φ7.6、出入口径共通
絶縁ビニールシースケーブル














カタログ:『防水コネクター +- セット CV3.5sq用 / PSW0307
取り扱い説明書:『防水コネクター +- セット CV3.5sq用 / PSW0307
メーカー仕様:『防水コネクター +- セット CV3.5sq用 / PSW0307




















太陽電池用 CV ケーブルに便利な 防水コネクター

ソーラーパネルとコントローラー・パワコンの接続、コントローラーとバッテリーの接続に便利


画期的な構造で、必要工具はナイフとスパナ1本だけ!


専用工具や高価な工事用工具が要りません。ハンダ付けや圧着工具などの特殊な工具を利用することなく接続可能


防水構造  IP67 の保護等級で屋外や粉塵の多い場所で利用できます。











使い方

このクランプ式コネクタの利用方法は、3.5sq の CVケーブルの被覆を所定の長さに皮むき、外側のホルダーを先にケーブルに通しておいてから真ん中のパーツに皮むきした芯線を差し込みスパナで締めつけるだけです。











太陽光発電システム用コネクター PSWシリーズ概要

PSWシリーズは、太陽電池モジュール-パワーコンディショナー間などの、太陽光発電に使用するCVケーブル用として開発されました。撚線の電力ケーブルに最適な接続コネクターです。


ケーブルの端末加工を除けば、圧着工具等の特殊工具を使用する必要は全くなく、一般工具(口幅16スパナ・モンキーレンチ等)にての高品位な接続が可能です。


特注で両端に異なる径のケーブルが接続できる機種のご用意ができますので、例えば太陽光パネル側と接続箱側のケーブル太さが違う場合でもスムーズな接続が可能となっております。


太陽光発電関係にとどまらず、融雪設備等、屋外の過酷な環境で使用される直流電流設備のケーブル接続にご使用いただけます。



1. クランプ式接続
→ケーブル導体を接続する時ハンダ付けや圧着工具が不要


2. 低接触抵抗
→ケーブル導体と中心導体の接続状態が安定


3. 保護等級IP67
→防水構造のため屋外や粉塵等の多い施設でも使用可能


4. 環境対応性・安全性と、耐候性・絶縁性の両立
→シェルには耐候性・絶縁性に優れたポリエーテル系合成樹脂を使用しているため、軽量で広い環境対応性と安全性を確保

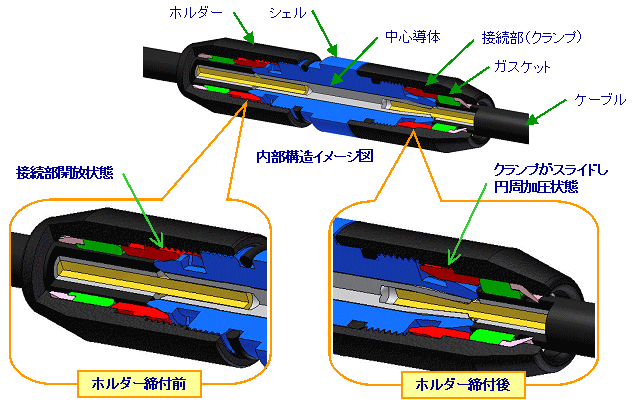

クランプ式接続方式 構造説明

コネクタのホルダーをシェルに締め付けることで、中心導体の接続部分がケーブル導体の中心方向に円周加圧されケーブル導体を接続する方式をクランプ式といいます。


ケーブル導体に常に一定以上の圧力が加えられているため、接触抵抗が1mΩ以下(実測値)と低く、長期間安定した接続が可能です。

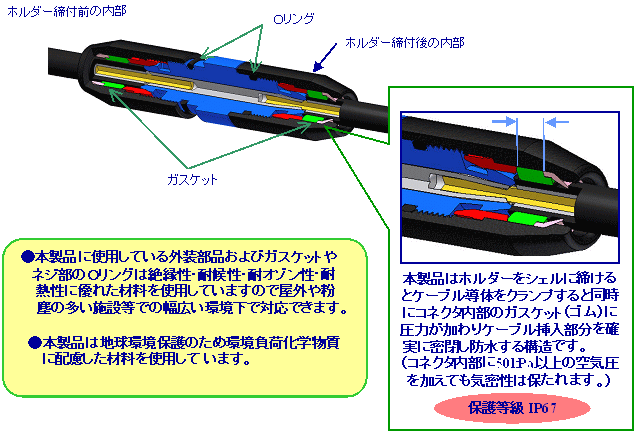

防水防塵性能(保護等級IP67)解説









ケーブル接続方法

1. ケーブル端末加工 シース・絶縁体を除去




2. ケーブルにホルダーを挿入




3. ケーブルの導体をコネクタの中心導体に挿入




4. ホルダーを締付け(対辺16)
