特価ソーラー発電 12V MPPTセット：京セラ 135W(KD135GX-RP) + PV-12MG20B(防水IP32)+スマホ連携

・ソーラー充電セット(車/船の充電)

高品質ソーラー発電 12V MPPTセット：京セラ 135W(KD135GX-RP) + PV12MG20B(防水IP32)+スマホ連携

直流 12V 対応発電量：100W 以上

¥ 139,447 税込

加算ポイント：1,268pt

商品コード： 2000000000001752

数量

太陽電池と過充電防止・逆流防止用の充放電コントローラのセット

太陽光発電で重要なのは、太陽電池の発電量はもちろんですが、充電するために効率よくする必要があります。

車や船のバッテリー充電、外灯、非常電源、屋外電源、趣味の太陽光発電にもお使いください！

バッテリーをお持ちの場合に簡単に本格的な独立型ソーラー発電が作れます。

ソーラーパネルを増やしたい場合、発電量を増やしたい場合、親切にご提案いたします！すぐに見積もりを作ります！お気軽にご連絡ください

システム電圧　：　12V のバッテリーに蓄電できます

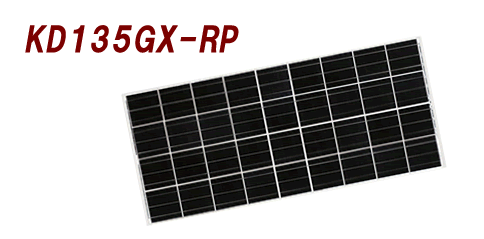

セット内容のソーラーパネル

太陽電池タイプ　：　独立電源用／蓄電用
メーカー・ブランド　：　京セラ
用途　：　屋外
セル種類と特徴　：　多結晶
光源　：　直射日光

システム電圧 [V]　：　 12V
最大動作電力 [W]　：　 135W
最大動作電圧 [V]　：　 17.7V
最大動作電流 [A]　：　 7.63A
開放電圧 [V]　：　 22.1V
短絡電流 [A]　：　 8.37A

測定条件　：　出力、電圧、電流は、JIS C8918で規定するAM1.5、放射照度1000W／m2、モジュール温度25℃での値です。
寸法 [mm]　：　 1500×668×36(mm)
重量 [kg]　：　 12.5kg

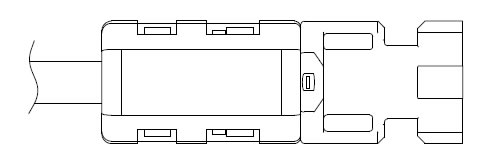

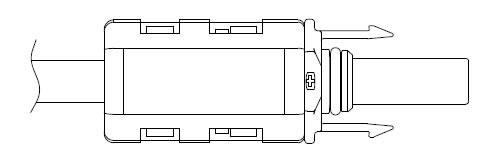

標準接続　：　長さ約1000㎜の出力ケーブルが付属しています。ケーブルの先端に防水コネクタが付いております。■プラス側　防水コネクタ（SMK製 PV-03型）

材質　：　アルミ枠
ポイント　：　高性能スタンダード。国内有名メーカーで安心。綺麗なセルで配列が適切。ハンダ付けが良好。枠はバリが無く上質。裏面良質。

寸法図面：『多結晶ソーラーパネル　京セラ KD135SX-RP』

メーカーサイト：京セラ　独立電源太陽電池
信頼の京セラ製

d-Blueセル採用

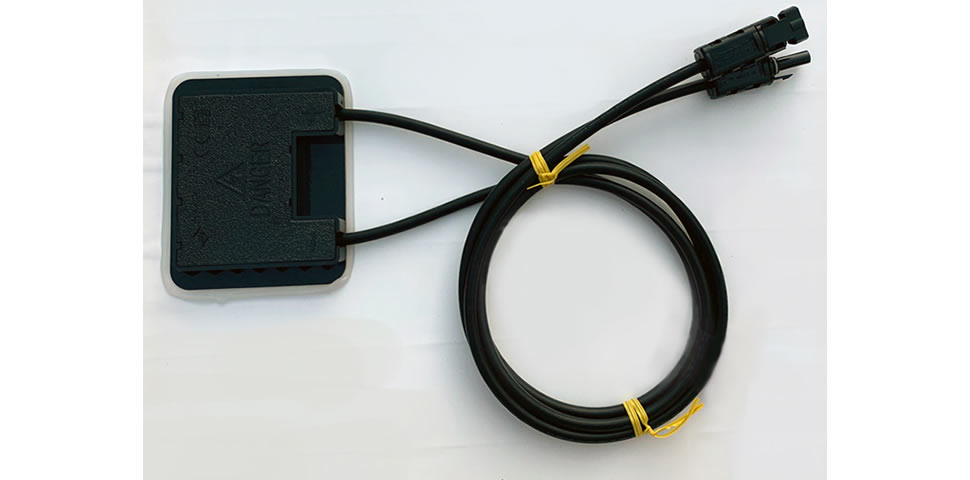

耐候性樹脂ジャンクションボックス

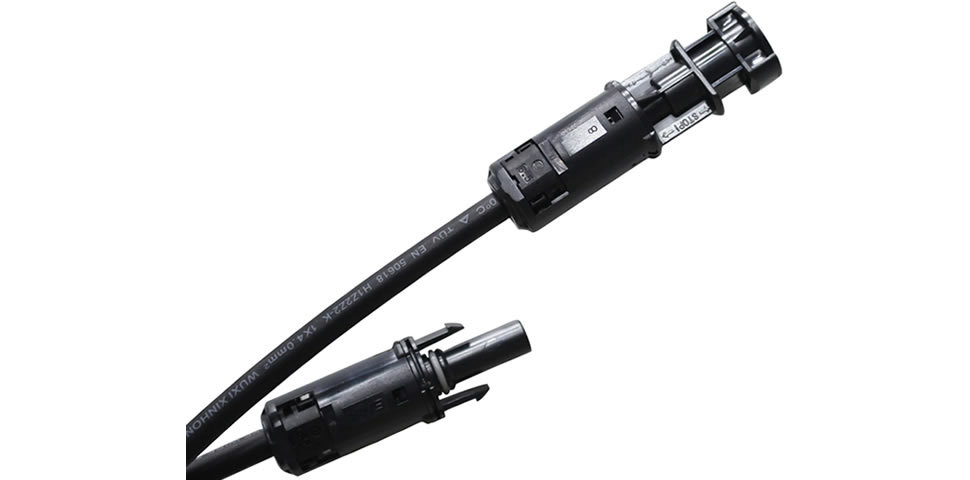

防水コネクタ付き出力ケーブル，長さ1000mm

気象テレメーターなどの気象・河川・防災観測装置や航路障害灯などの電源として最適

一般用の場合、発電効率の良さと高い信頼性と耐久性により長期の運用が可能

オフグリッド発電、公共施設、研究用、船や車の過酷な状況にも使用できます。外国メーカーと比べると高額になりますが長期運用ができる安心の品質です

d.Blue太陽電池セル
太陽電池セル「d.Blue」セルは、面積当たりの発電効率を高めるため、表面に反応性ガスとプラズマによって微細な凹凸を作り、太陽光の反射を減らし、より多くの太陽光を吸収します。

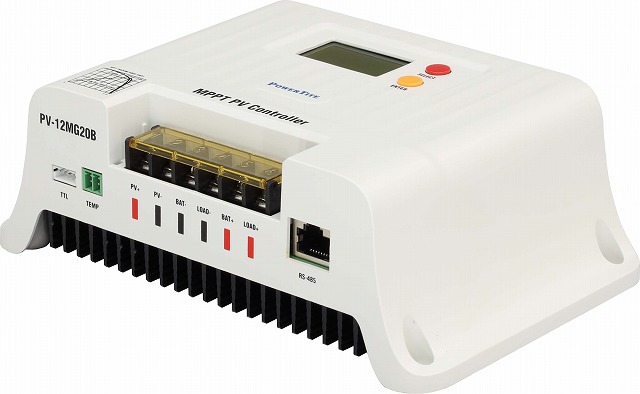

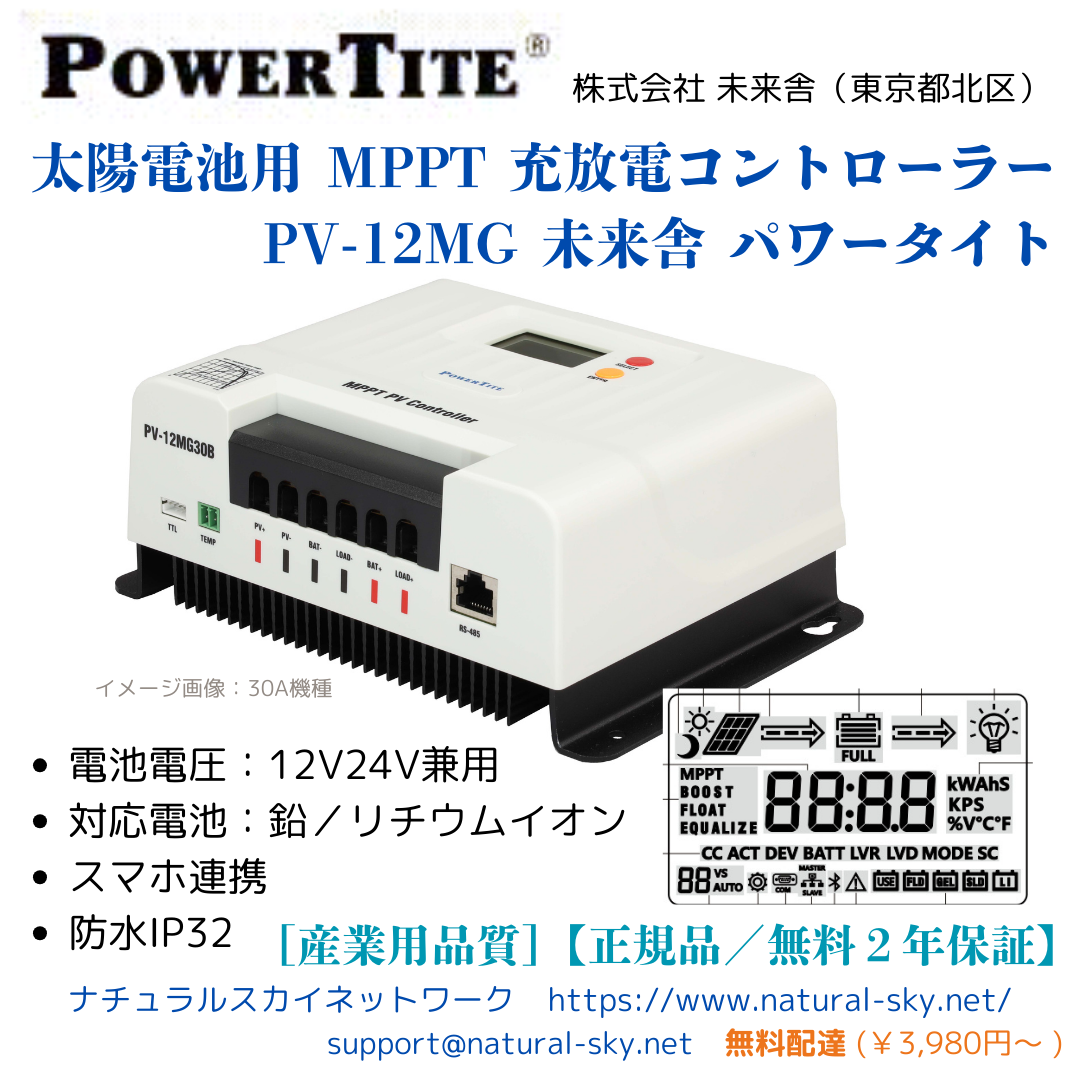

－－－－－－セット内容のコントローラ－－－－－－

ソーラーパネルの最大電力点をリアルタイムで正確に追従し、最大エネルギーを得ることができます。

・スマートフォン連携

・多様な負荷出力：常時出力、照明機能

・多機能液晶表⽰パネル装備

・車船のバッテリーにMPPTで効率充電

・鉛バッテリとリン酸鉄リチウムイオンバッテリに対応

[各機種仕様]＊製品名内のコントローラー名称【PV-12MG＿】に合わせて仕様を確認ください　＊リンク先から詳細をご覧いただけます

■ PV-12MG10　詳細リンク
太陽電池動作電圧：17V/(32V)～55V
太陽電池開放電圧：最大60V

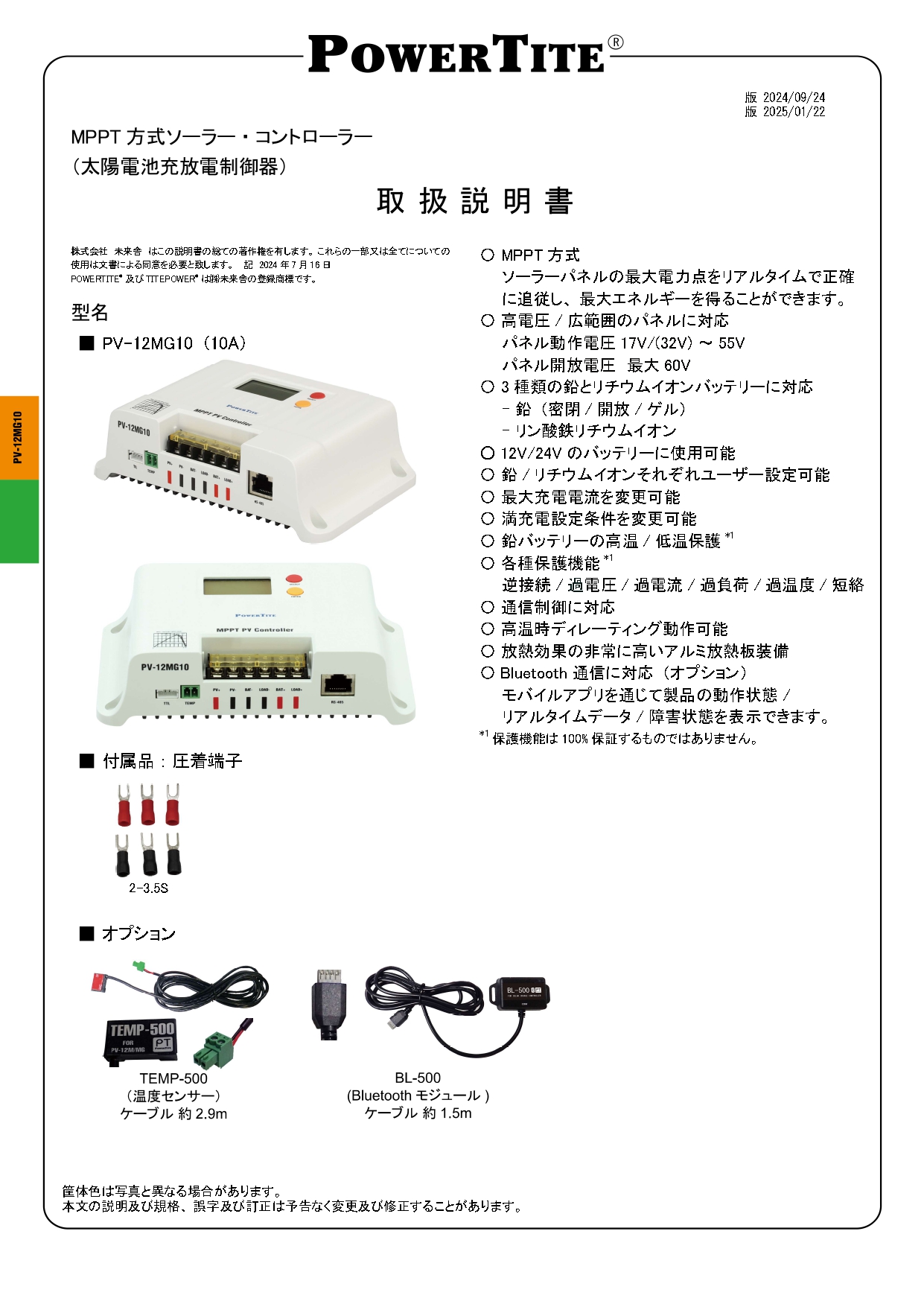

取扱説明書

■ PV-12MG20　詳細リンク
太陽電池動作電圧：17V/(32V)～55V
太陽電池開放電圧：最大60V
取扱説明書

■ PV-12MG30　詳細リンク
太陽電池動作電圧：17V/(32V)～55V
太陽電池開放電圧：最大100V
取扱説明書

日本メーカー

* **保護機能:**
* 逆接続保護* 過電圧保護* 過電流保護* 過負荷保護* 過温度保護* 短絡保護

* **通信機能:**
* 通信制御に対応* Bluetooth通信対応

＊様々な設定が可能な高機能な充放電コントローラーです。この機種は設定などが必要になりますので電気的な知識を有している必要がございます

### リチウムイオン電池対応について

＊使用できるリチウムイオン電池の条件として下記記載を参考になさってください。尚、使用前には必ずリチウムイオン電池のメーカーに適合確認を行ってください

#### ■ 対応方針
株式会社未来舎　パワータイト Power Tite　のチャージコントローラーおよび充電器は以下の条件を満たす **リン酸鉄リチウムイオン電池（LiFePO4）** に対応しています

- **BMS（バッテリーマネジメントシステム）を搭載** し、以下の機能を備えていること
- **過充電・過放電の制御機能**
- **電池のセル間のバランス調整機能**
上記の条件を満たしている **ほとんどのリン酸鉄リチウムイオン電池** は使用可能と考えられます

#### ■ 使用時の注意点

- **一部のリチウムイオン電池** では、電池自体の過充電・過電圧制御機能によって **充電ができない** 場合があります
→ ご使用予定の **電池メーカーにご確認** ください
- **電池の仕様書がある場合**、ある程度の適合可否を判断することが可能です
- **リン酸鉄リチウムイオン電池以外のリチウムイオン電池** については、個別にご相談ください

#### ■ 対応するリチウムイオン電池の条件
- **対応電池種類**
A. **リン酸鉄リチウムイオン電池（LiFePO4）**
B. **A且つ、以下の機能を持つBMSを搭載していること（必須条件）**
- **電池のセル間のバランス調整機能**
- **過充電・過放電の監視・制御機能**
BMSの要件（B）は必須となりますが、Aについては他の種類のリチウムイオン電池も個別に対応可能な場合がございます。電池メーカーと仕様をご用意の上お問い合わせください
－－－－－－－－－－－－－－－

＊太陽電池と充放電コントローラーのセットになります。コネクタ・ケーブル類は付属されていません

☆ バッテリーの充電に手間が掛からなくなります！
☆ メンテナンスフリー
☆ 経済的

バッテリーに充電する機器がすべてセットになっています。

・ソーラーパネル
・充放電コントローラー：日本ブランドの高性能・超低消費電力・世界最軽量・簡単接続採用
・コネクター付き専用ケーブル：太陽電池とコントローラーを繋ぎます
・バッテリー接続金具付きケーブル：コントローラーとバッテリーを繋ぎます

特価のソーラーパネルに、信頼性の高い充放電コントローラーをセットにしました。

太陽電池が発電した電気を安全に効率よく充電させる為の充放電コントローラーは、ソーラーシステムの重要アイテム。

唯一の精密機器であるコントローラーは安定して常に稼動することが大切。
信頼性の低いコントローラーを利用すると安定して充電出来ません。

また、太陽光発電で作りバッテリーに貯めた電気は貴重です。

この電気を使ってコントローラーは動きますので、唯一電気を使うシステム機器であるコントローラーは消費電力が低いほどシステムの小型化に貢献できます。

消費電力1mAのコントローラーは、1mAx24h=24mA です。10mAのコントローラーは 10mAx24h=240mA のバッテリー電気を消費します。
コントローラーの性能が良いことは、安定かつ安全なだけでなく、経済的になりますので一番重要な機器です。

常に電気を消費するコントローラーは効率よく消費電力が低く安定して稼動する信頼性能高い物を利用することが大切です。

このセットの接続は専用のコネクタ付きケーブルですので簡単に利用できます。

お客様がお持ちのバッテリーや車や船のバッテリー、古いバッテリーのリユースなど、いろいろとお試しください。

[ケーブル延長をご希望の方へ]

ソーラーパネルとコントローラーを繋ぐケーブルを延長できます。ご注文の際にコメント欄でご記入いただくか、お見積を依頼ください。

[バッテリーを購入する方へ]

充放電に最適なディープサイクルバッテリーをご選択ください。

[交流の電気製品を使う方へ]

家庭用のコンセントと同じ電気の正弦波 DC>ACインバーターをご選択ください。

[自動バックアップを構築したい方へ]

ソーラー電源と商用電源（家庭やオフィスに来ている電気）を、停電や充電が減った場合に自動でいずれかに切り替えられます。商用電源切り替え機を追加ください。

○　街路灯や観測装置など、様々な独立型太陽電池システムに応用できます。

キャンピングカーのバッテリー充電、山小屋、趣味のソーラー独立電源システムやベランダ発電、船のバッテリー充電に人気があり使い易いです。公共での道路標識や外灯で利用されてます。

用途　：　街路灯、仮設トイレ灯、バイオトイレ、交通標識、道路標識、小型無線、ポンプ、電気撲柵、ゴルフ場、山小屋の電源、照明装置、無線用電源、農場の自動散水システム

本格的なソーラー発電が楽しめる組み合わせです。街灯、独立電源、非常電源、山小屋の電源確保、キャンピングカー・ボートでのソーラー発電など、生活の中に自然エネルギーを取り入れたい方に最適です。容量アップしたい場合は、将来ソーラーパネルを増やしてステップアップすることが出来ます。

直流の電気製品を使う場合は、バッテリーのみ追加します。ディープサイクルバッテリーをお勧めいたします。（自動車用バッテリーでも使えます）

交流の電気製品を使う場合は、バッテリーとDC-ACインバーターを追加します。

▽　セット品の詳細　▽　＊単品でも販売しています。製品詳細は単品ページにございます。

セット内容のソーラーパネル　：　多結晶ソーラーパネル 120W - 12V

太陽電池タイプ　：　独立電源用／蓄電用
用途屋外
セル種類と特徴　：　多結晶
光源直射日光
システム電圧 [V]　：　 12V
最大動作電力 [W]　：　 120W
最大動作電圧 [V]　：　 17.28V
最大動作電流 [A]　：　 6.95A
開放電圧 [V]　：　 21.6V
短絡電流 [A]　：　 7.31A
寸法 [mm]　：　縦118cm×横67cm×厚さ3.5cm
重量 [kg]　：　約9.5Kg
標準接続　：　端子ボックス、標準ケーブル4sq 85cm 付属
材質　：　耐腐食コーティングアルミフレーム枠、強化ガラス
ポイント　：　バイパスダイオードが3個搭載。綺麗なセルで配列が適切
この品を選ぶ理由非常に安価！コストパフォーマンスに優れています。
出力期待値：25年利用で80%の出力

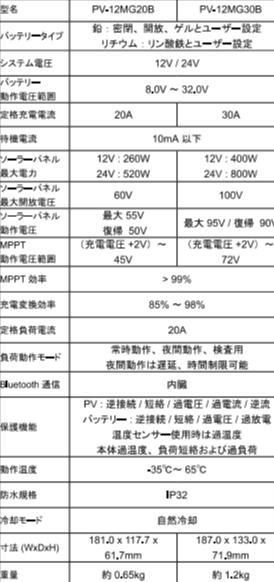

コントローラー

型名	PV-12MG10	PV-12MG20	PV-12MG30
PV充電制御	MPPT	MPPT	MPPT
使用電池電圧	12V / 24V	12V / 24V	12V / 24V
バッテリー動作電圧	8 ～ 32V	8 ～ 32V	8 ～ 32V
最大太陽電池容量	12V : 130W / 24V : 260W	12V : 260W / 24V : 520W	12V : 400W / 24V : 800W
太陽電池開放電圧	60V	60V	100V
太陽電池の最大電圧	最大 55V / 復帰 50V / 最大開放 60V	最大 55V / 復帰 50V	最大 95V / 復帰 90V
MPPT動作電圧	（充電電圧+2Ｖ）～ 45V	（充電電圧+2Ｖ）～ 45V	（充電電圧+2Ｖ）～ 72V
MPPT効率	＞99％	＞99％	＞99％
充電変換効率	85～98％	85～98％	85～98％
定格充電電流	10A	20A	30A
最大負荷出力	10A	20A	20A
負荷動作モード	常時負荷、夜間動作（遅延、時間制御可能）、検査用	常時負荷、夜間動作（遅延、時間制御可能）、検査用	常時負荷、夜間動作（遅延、時間制御可能）、検査用
待機電流	10m以下	10m以下	10m以下
動作温度	-35℃ － 65℃ ( 低減特性 )	-35℃ － 65℃ ( 低減特性 )	-35℃ － 65℃ ( 低減特性 )
寸法 (W x H x D) (mm)	154.3x98.8x41.7	181x117.7x61.7	187x133x71.9
重量 ( 約) (kg)	0.35	0.65	1.2
防水	防水規格 IP32	防水規格 IP32	防水規格 IP32
バッテリーの動作電圧範囲	8 － 32V	8 － 32V	8 － 32V
バッテリーの種類	鉛バッテリー、リチウムバッテリー	鉛バッテリー、リチウムバッテリー	鉛バッテリー、リチウムバッテリー
バッテリータイプ	鉛電池：密閉型(SLD)、開放型(FLD)、ゲル型(GEL)、ユーザー設定リチウムイオン電池：リン酸鉄(LI)、ユーザー設定	鉛電池：密閉型(SLD)、開放型(FLD)、ゲル型(GEL)、ユーザー設定リチウムイオン電池：リン酸鉄(LI)、ユーザー設定	鉛電池：密閉型(SLD)、開放型(FLD)、ゲル型(GEL)、ユーザー設定リチウムイオン電池：リン酸鉄(LI)、ユーザー設定

１枚の場合の、
太陽光発電量と発電量での利用時間目安（ロスを考慮せず）

日照時間 3～6時間での発電量の目安 [Wh]　：　 405 ～ 810Wh
10Wの照明などの利用目安 [時間]　：　 40.5 ～ 81 h
50Wのパソコン・テレビなどの利用目安 [時間]　：　 8.1 ～ 16.2h

店長推奨の主な充放電コントローラー／12V　：　SA-BA20 , SK-12 , PV-1212D1
店長推奨の主な充放電コントローラー／24V　：　ー

バッテリーの推奨容量の目安 [Ah]　：　 80Ah ～
店長推奨のバッテリー　12V　：　 CF-12V100 , M31MF , 12DD-100 , PVX-1080T

２枚の場合の、
太陽光発電量と発電量での利用時間目安（ロスを考慮せず）

太陽光発電量と発電量での利用時間目安（ロスを考慮せず）

日照時間 3～6時間での発電量の目安 [Wh]　：　 810 ～ 1620Wh
10Wの照明などの利用目安 [時間]　：　 81 ～ 162h
50Wのパソコン・テレビなどの利用目安 [時間]　：　 16.2 ～ 32.4h

店長推奨の主な充放電コントローラー／12V　：　 PV1230D1A , SS-20 ,, PS-30M
店長推奨の主な充放電コントローラー／24V　：　 SS10L-24V , PV2412D1A , PS-30M , TriStar-45

バッテリーの推奨容量の目安 [Ah]　：　 160Ah ～
店長推奨のバッテリー　12V　：　 EB150 , SEB160 , M31MF × 2 , 12DD-200 , PVX-2120L

京セラ製ソーラーパネルの特徴

産業ソーラーパネルで信頼性のある京セラが独立電源用に生産している製品です。

製品の仕上がりがとても綺麗です。

バリなどが少なく細かい部分まで綺麗に出来ています。

配線は本体裏面にある端子ボックス内端子に接続でき簡単・確実です。

実績のある信頼の京セラ製ですので長い期間安心してご利用頂けます。

設置するのに程よい寸法で縦横に配置することでお好みの形で増設できます。

d.Blue太陽電池セル採用

太陽電池セル「d.Blue」セルは、面積当たりの発電効率を高めるため、表面に反応性ガスとプラズマによって微細な凹凸を作り、太陽光の反射を減らし、より多くの太陽光を吸収します。

「d.Blue」は京セラ(株)の登録商標です。この太陽電池に採用されている素子(セル)の製造技術の一部は、経済産業省の新発電技術実用化開発費補助金及び、NEDO技術開発機構の太陽光発電システム実用化技術開発の成果によるものです。

JETPVm認証

JET認証書番号とは、財団法人電気安全環境研究所による太陽電池モジュールの認証試験、工場の品質管理体制の確認を経て認証された番号となります

バッテリーで運用するソーラー独立電源システムに最適です。

豊富な周辺機器を安価に利用できます。

○　発電効率の高い結晶セルの利用により効率のよい面積で高電力を発電。狭い面積での高出力を可能としています

○　防雨処理がしっかりし多雨多湿の気候でも安心です。寒い季節や地域、暑い季節や地域のある日本の屋外用です。

○　実績のある信頼の工場で作られていますので長い期間安心してご利用頂けます。

○　製品の仕上がりがとても綺麗です。バリなどが少なく細かい部分まで綺麗に出来ています。

○　設置するのに程よい寸法で縦横に配置することでお好みの形で増設できます。

このソーラーパネルは、発電部分のセルをガラスで保護しておりフレームとしてはアルミフレームで保護されています。

アルミフレームには取り付けようのビス穴が御座いますので、それらを利用してアングル・ステー・単管パイプなどに固定します。

設置で重要なことは、ソーラーパネルは屋外で利用し様々な気象条件にさらされることを考慮して、台風などで飛ばされたり外れたりしないように確実に固定することです。

設置方向は南向きで緯度と同程度の角度が理想とされておりますが、小規模なシステムの場合は南向き30～40度程度でご利用下さい。また、大切なのは直射日光が確実に当たり日射時間を多くとることです。建物や木など周囲の状況を確認下さい。また、季節により太陽の角度が変わります。どの季節に合わせるかはお客様の好みです。積雪対策としては雪が滑り落ちるように傾斜をつけて下さい。清掃は基本的に必要ありませんが、汚れが目立つ場合や鳥の糞などがある場合は雑巾でふき取って下さい。

独立電源用のスタンダード、高性能ソーラーパネル

信頼の京セラ

国内、海外、厳しい条件で稼動しています。

日本メーカー品として安心してお勧めできる性能・品質を備えています。

公共での利用を考えて、外灯やサイン灯などの信頼性が必要とされる用途に合うよう高品質に製作されています。

公園や道路などのパブリックスペースでの利用を想定している高品質です。

一般ユーザーには、キャンピングカー、ボート、ベランダ発電、山小屋、照明装置、無線用電源などの独立型ソーラー電源として利用されています。

ソーラーパネルのデザインは日本。過酷な屋外で利用するソーラーパネルに必要な品質です。

独立電源用のソーラーパネルは、システム電圧がバッテリーと同じですのでバッテリー蓄電に最適です。独立電源用のソーラーパネルを利用すると周辺機器が豊富で安価です。

仕様及び外観は、改良のため予告無く変更することがあります

設置のポイント！

設置で重要なことは、ソーラーパネルは屋外で利用し様々な気象条件にさらされることを考慮して、台風などで飛ばされたり外れたりしないように確実に固定することです。

設置方向は南向きで緯度と同程度の角度が理想とされておりますが、小規模なシステムの場合は南向き30～40度程度でご利用下さい。

また、大切なのは直射日光が確実に当たり日射時間を多くとることです。

建物や木など周囲の状況を確認下さい。また、季節により太陽の角度が変わります。

どの季節に合わせるかはお客様の好みです。

積雪対策としては雪が滑り落ちるように傾斜をつけて下さい。

清掃は基本的に必要ありませんが、汚れが目立つ場合や鳥の糞などがある場合は雑巾でふき取って下さい。

複数枚の利用で出力を変化させることが出来ます

複数個利用する場合は、直列で組み合わせることで電圧を 24V , 36V などに上げることができます。電圧を上げると電流量が減りシステム全体が安全に利用し易くなります。

12V ソーラーパネルの場合は、

2枚直列 -> 24V システム電圧／最大動作電流は1枚と同じ
3枚直列 -> 36V システム電圧／最大動作電流は1枚と同じ
4枚直列 -> 48V システム電圧／最大動作電流は1枚と同じ

直列・並列を組み合わせることで電圧・電流量を増加させられます。

2枚直列・2並列 -> 24V システム電圧／最大動作電流は1枚の2倍
2枚直列・3並列 -> 24V システム電圧／最大動作電流は1枚の3倍
3枚直列・2並列 -> 36V システム電圧／最大動作電流は1枚の2倍

＊　並列は電流量が増えますが電圧は同じです。直列は電圧が増えますが電流量は変わりません。

分かり難い場合はお気軽にご相談下さい。

人気の使い道は？

○　街路灯や観測装置など、様々な独立型太陽電池システムに応用できます。

漁船やプレジャーボートなどのバッテリ充電、釣り用のサブバッテリ充電、車やキャンピングカーのバッテリー充電、山小屋、趣味のソーラー独立電源システムやベランダ発電、船のバッテリー充電に人気があり使い易いです。公共での道路標識や外灯で利用されてます。
