商用電源切換器 ACT-100

21,900円 税抜

商品コード: 2000000000001104

数量


商用電源AC100V と バッテリ電源のDCACインバータからの電力を自動的に切り替え


[ 独立電源と商用電源を自動切替! ]


独立電源(オフグリッドパワー)のバッテリー切れに、
素早く商用電源/系統電源(グリッドパワー)に切替可能!


ソーラー発電やバッテリー電源などの独立電源システムに、商用電源/系統電源のバックアップをプラスすることで、より安定した電力の供給を実現!


逆に、商用電源/系統の停電を検出してバックアップバッテリーに自動切り替え


メイン電源を選べます!
DCACインバーターと商用電源のどちらを優先的に出力するかを選択することが出来ます。


2系統の電力を接続して、1系統をメイン、残り1系統をバックアップとして使用できます。


優先電力はインバーター優先も可能です。※ただしSPシリーズを除く
この場合、入力プラグ「GRID」側が優先となりますのでインバーターを「GRID」端子に入力してください。


[商品仕様]

型名 : ACT-100
対応機種 : 正弦波
特記事項 : 外部AC優先転送リレー
入力口数 : インバーター用x1、外部AC電源用x1
出力口数 :  2口(合計20A)
対応AC電圧  : 90V -115V
切替秒数 : 約20msec~50msc


○ リレー式の転送切り替え機

○ インバータ / 外部 AC 15A ケーブル (2mm2)
○ 20A アウトレット出力 2口
○ ケーブル抜け防止ストッパー
○ AC 出力確認ランプ
○ 水平 / 垂直 ブラケット付属


入力
: 2入力 (GRID/INV)
: AC 電圧 90V - 115V
: ケーブル
: (PSE 規格 )
: 長さ 1.5m、 太さ 2mm2、 3芯


出力
: アウトレット NEMA 5-20R
: 2出力 AC アウトレット
: AC アウトレット 接地端子付き3ピン
: (PSE 規格 )


リレー:20A
出力コンセント一口:15A (機器合計20A)


保護装置
: ブレーカー


表示灯
: 赤ランプ


付属品

結束バンド 約 300mm 2本
取付金具 水平/垂直 各1セット
取り付けネジ


バックアップに最適

バッテリーと商用電源を自動で切り替え!


独立電源(オフグリッドパワー)のバッテリ切れ際に素早く商用電源/系統電源(グリッドパワー)に切替可能!


メイン電源からの給電が停止した時、バックアップ電源に自動で切り換る電源切換器です。


悪天候等によりオフグリッド太陽光システムから電気が供給されなった時、自動で電力会社の電気(商用電源)に切り換える事ができます。


資格不要!バックアップ回路が簡単に作れます!



[外部AC優先転送リレーACT-100の特長]


○外部AC電源が繋がっている時は、外部AC電源を利用して負荷を使用します。 外部AC電源が無くなった時、インバーターが繋がっていると自動的に切り替えて負荷を継続して使用することができます。


○入力用ACコードが直結済みなので、すぐに使用できます。


○縦置き、横置き用のブラケットが付属していますので、限られたスペースに合わせて設置できます。


○出力側に抜け防止用固定金具があるため、抜けては困る場合は結束バンド等で固定できます。

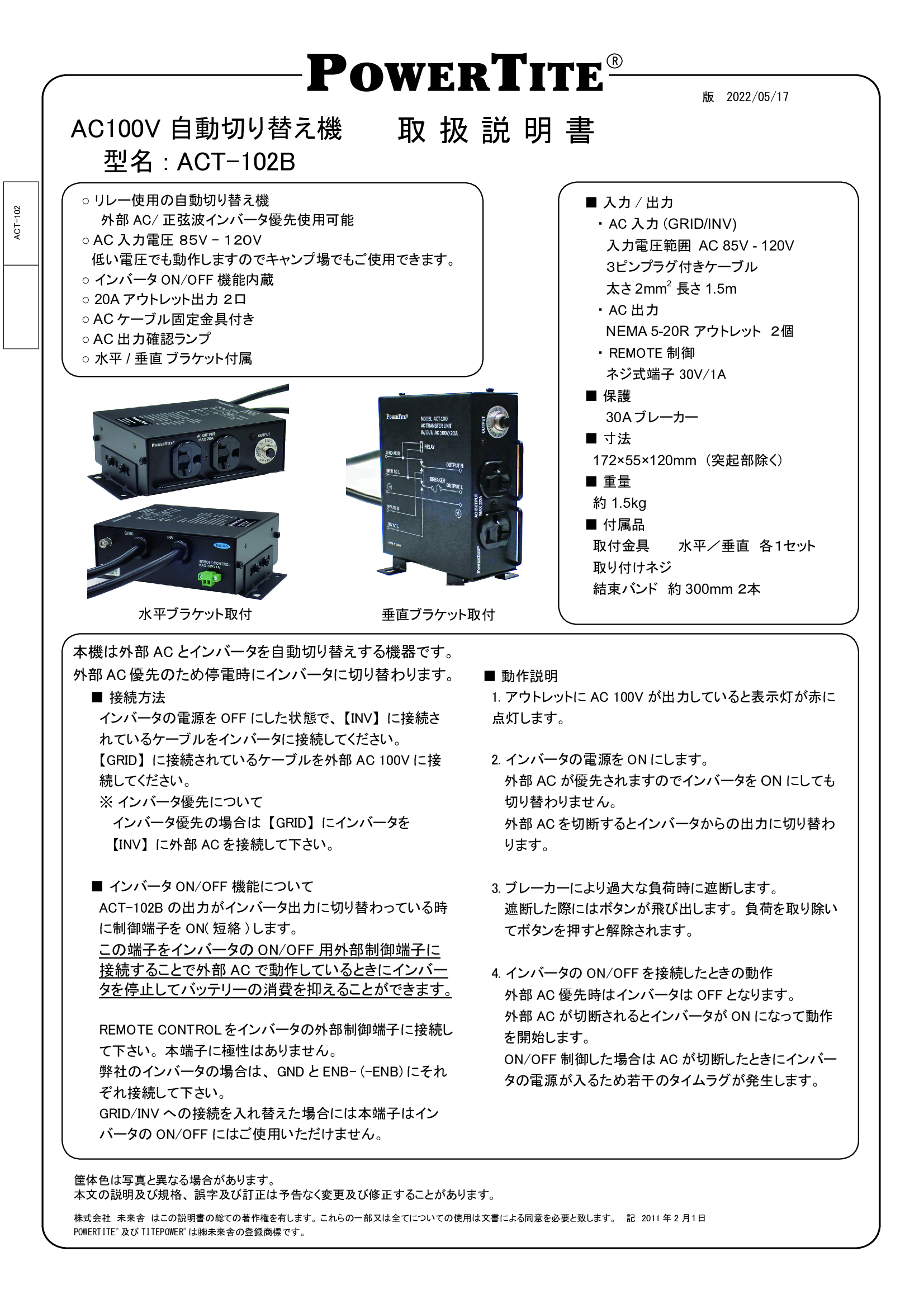

[使用方法]


(1) インバータの電源を OFF にした状態で、 【INV】 に接続されているケーブルをインバータに接続してください。


(2) 【GRID】 に接続されているケーブルを外部 AC 100V に接続してください。


(3) アウトレットに AC 100V が出力していると表示灯が赤に点灯します。


(4) インバータの電源を ON にします。外部 AC が優先されますのでインバータを ON にしても切り替わりません。


(5) 外部 AC を切断するとインバータからの出力に切り替わります。


(6) ブレーカーにより過大な負荷時に遮断します。遮断した際にはボタンが飛び出します。負荷を取り除いてボタンを押すと解除されます。

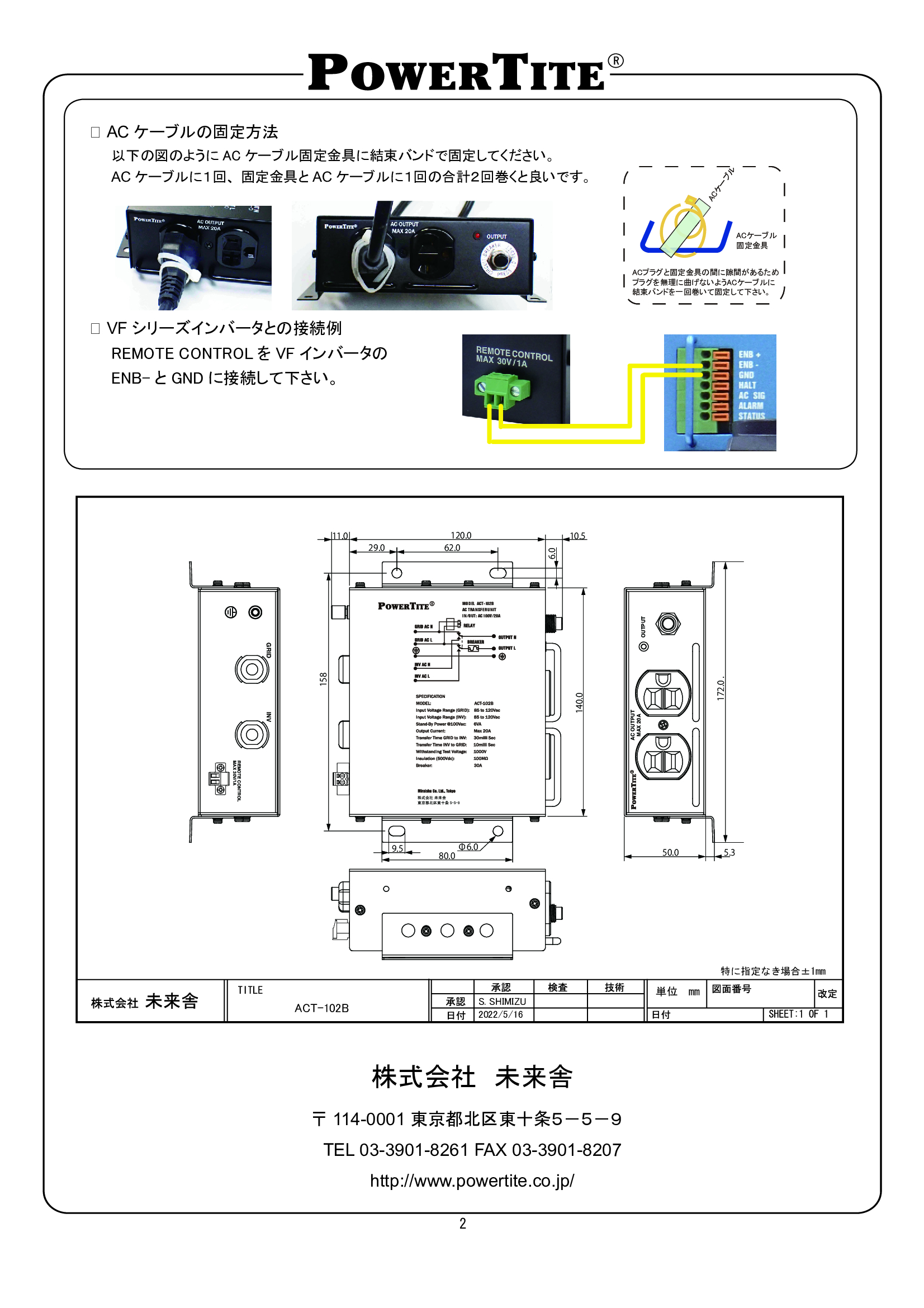

※ AC コードの固定方法
ケーブル抜け防止ストッパーに結束バンドで固定してください。AC コードに1回、 ストッパーと AC コードに1回の合計2回巻くと良いです。
