多結晶 ソーラーパネル 京セラ KD135SX-RP 12V


通常価格:100,000円 税抜

90,000円 税抜

商品コード: 1210910510126600

数量

太陽電池タイプ :  独立電源用/蓄電用
メーカー・ブランド :  京セラ
用途 :  屋外
セル種類と特徴 :  多結晶
光源 :  直射日光
システム電圧 [V] :  12V
最大動作電力 [W] :  135W
最大動作電圧 [V] :  17.7V
最大動作電流 [A] :  7.63A
開放電圧 [V] :  22.1V
短絡電流 [A] :  8.37A
測定条件 :  出力、電圧、電流は、JIS C8918で規定するAM1.5、放射照度1000W/m2、モジュール温度25℃での値です。
寸法 [mm] :  1500×668×58(mm)
重量 [kg] :  12.5kg

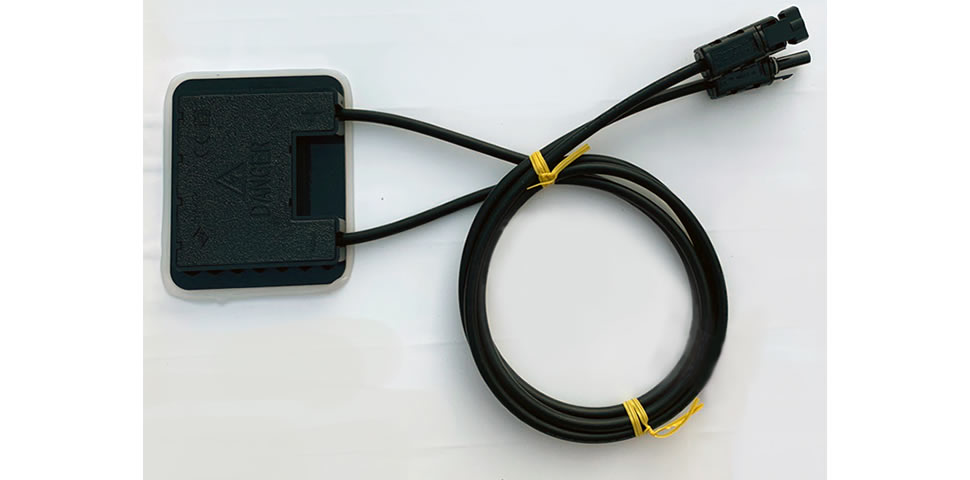

標準接続 :  端子ボックス
材質 :  アルミ枠
ポイント :  高性能スタンダード。国内有名メーカーで安心。綺麗なセルで配列が適切。ハンダ付けが良好。枠はバリが無く上質。裏面良質。

寸法図面:『多結晶 ソーラーパネル 京セラ KD135SX-RP』

メーカーサイト:京セラ 独立電源太陽電池

1枚の場合の、
太陽光発電量と発電量での利用時間目安(ロスを考慮せず)


日照時間 3~6時間での発電量の目安 [Wh] :  405 ~ 810Wh
10Wの照明などの利用目安 [時間] :  40.5 ~ 81 h
50Wのパソコン・テレビなどの利用目安 [時間] :  8.1 ~ 16.2h

店長推奨の主な充放電コントローラー/12V : SA-BA20 , SK-12 , PV-1212D1
店長推奨の主な充放電コントローラー/24V :  ー

バッテリーの推奨容量の目安 [Ah] :  80Ah ~
店長推奨のバッテリー 12V :  CF-12V100 , M31MF , 12DD-100 , PVX-1080T


2枚の場合の、
太陽光発電量と発電量での利用時間目安(ロスを考慮せず)

太陽光発電量と発電量での利用時間目安(ロスを考慮せず)

日照時間 3~6時間での発電量の目安 [Wh] :  810 ~ 1620Wh
10Wの照明などの利用目安 [時間] :  81 ~ 162h
50Wのパソコン・テレビなどの利用目安 [時間] :  16.2 ~ 32.4h

店長推奨の主な充放電コントローラー/12V :  PV1230D1A , SS-20 ,, PS-30M
店長推奨の主な充放電コントローラー/24V :  SS10L-24V , PV2412D1A , PS-30M , TriStar-45

バッテリーの推奨容量の目安 [Ah] :  160Ah ~
店長推奨のバッテリー 12V :  EB150 , SEB160 , M31MF × 2 , 12DD-200 , PVX-2120L


○ ロット価格のご案内が出来ます。お気軽にご連絡ください。



京セラ製ソーラーパネルの特徴


産業ソーラーパネルで信頼性のある京セラが独立電源用に生産している製品です。

製品の仕上がりがとても綺麗です。

バリなどが少なく細かい部分まで綺麗に出来ています。

配線は本体裏面にある端子ボックス内端子に接続でき簡単・確実です。

実績のある信頼の京セラ製ですので長い期間安心してご利用頂けます。

設置するのに程よい寸法で縦横に配置することでお好みの形で増設できます。

d.Blue太陽電池セル採用


太陽電池セル「d.Blue」セルは、面積当たりの発電効率を高めるため、表面に反応性ガスとプラズマによって微細な凹凸を作り、太陽光の反射を減らし、より多くの太陽光を吸収します。

「d.Blue」は京セラ(株)の登録商標です。この太陽電池に採用されている素子(セル)の製造技術の一部は、経済産業省の新発電技術実用化開発費補助金及び、NEDO技術開発機構の太陽光発電システム実用化技術開発の成果によるものです。

JETPVm認証


JET認証書番号とは、財団法人電気安全環境研究所による太陽電池モジュールの認証試験、工場の品質管理体制の確認を経て認証された番号となります


バッテリーで運用するソーラー独立電源システムに最適です。

豊富な周辺機器を安価に利用できます。

○ 発電効率の高い結晶セルの利用により効率のよい面積で高電力を発電。 狭い面積での高出力を可能としています

○ 防雨処理がしっかりし多雨多湿の気候でも安心です。寒い季節や地域、暑い季節や地域のある日本の屋外用です。

○ 実績のある信頼の工場で作られていますので長い期間安心してご利用頂けます。

○ 製品の仕上がりがとても綺麗です。バリなどが少なく細かい部分まで綺麗に出来ています。

○ 設置するのに程よい寸法で縦横に配置することでお好みの形で増設できます。

このソーラーパネルは、発電部分のセルをガラスで保護しておりフレームとしてはアルミフレームで保護されています。

アルミフレームには取り付けようのビス穴が御座いますので、それらを利用してアングル・ステー・単管パイプなどに固定します。

設置で重要なことは、ソーラーパネルは屋外で利用し様々な気象条件にさらされることを考慮して、台風などで飛ばされたり外れたりしないように確実に固定することです。

設置方向は南向きで緯度と同程度の角度が理想とされておりますが、小規模なシステムの場合は南向き30~40度程度でご利用下さい。また、大切なのは直射日光が確実に当たり日射時間を多くとることです。建物や木など周囲の状況を確認下さい。また、季節により太陽の角度が変わります。どの季節に合わせるかはお客様の好みです。積雪対策としては雪が滑り落ちるように傾斜をつけて下さい。清掃は基本的に必要ありませんが、汚れが目立つ場合や鳥の糞などがある場合は雑巾でふき取って下さい。

独立電源用のスタンダード、高性能ソーラーパネル


信頼の京セラ

国内、海外、厳しい条件で稼動しています。

日本メーカー品として安心してお勧めできる性能・品質を備えています。

公共での利用を考えて、外灯やサイン灯などの信頼性が必要とされる用途に合うよう高品質に製作されています。

公園や道路などのパブリックスペースでの利用を想定している高品質です。

一般ユーザーには、キャンピングカー、ボート、ベランダ発電、山小屋、照明装置、無線用電源などの独立型ソーラー電源として利用されています。

ソーラーパネルのデザインは日本。過酷な屋外で利用するソーラーパネルに必要な品質です。

独立電源用のソーラーパネルは、システム電圧がバッテリーと同じですのでバッテリー蓄電に最適です。独立電源用のソーラーパネルを利用すると周辺機器が豊富で安価です。

仕様及び外観は、改良のため予告無く変更することがあります





設置のポイント!


設置で重要なことは、ソーラーパネルは屋外で利用し様々な気象条件にさらされることを考慮して、台風などで飛ばされたり外れたりしないように確実に固定することです。

設置方向は南向きで緯度と同程度の角度が理想とされておりますが、小規模なシステムの場合は南向き30~40度程度でご利用下さい。

また、大切なのは直射日光が確実に当たり日射時間を多くとることです。

建物や木など周囲の状況を確認下さい。また、季節により太陽の角度が変わります。

どの季節に合わせるかはお客様の好みです。

積雪対策としては雪が滑り落ちるように傾斜をつけて下さい。

清掃は基本的に必要ありませんが、汚れが目立つ場合や鳥の糞などがある場合は雑巾でふき取って下さい。

複数枚の利用で出力を変化させることが出来ます


複数個利用する場合は、直列で組み合わせることで電圧を 24V , 36V などに上げることができます。電圧を上げると電流量が減りシステム全体が安全に利用し易くなります。

12V ソーラーパネルの場合は、

2枚直列 -> 24V システム電圧 / 最大動作電流は1枚と同じ
3枚直列 -> 36V システム電圧 / 最大動作電流は1枚と同じ
4枚直列 -> 48V システム電圧 / 最大動作電流は1枚と同じ

直列・並列を組み合わせることで電圧・電流量を増加させられます。

2枚直列・2並列 -> 24V システム電圧 / 最大動作電流は1枚の2倍
2枚直列・3並列 -> 24V システム電圧 / 最大動作電流は1枚の3倍
3枚直列・2並列 -> 36V システム電圧 / 最大動作電流は1枚の2倍

* 並列は電流量が増えますが電圧は同じです。直列は電圧が増えますが電流量は変わりません。

分かり難い場合はお気軽にご相談下さい。



人気の使い道は?


○ 街路灯や観測装置など、様々な独立型太陽電池システムに応用できます。

漁船やプレジャーボートなどのバッテリ充電、釣り用のサブバッテリ充電、車やキャンピングカーのバッテリー充電、山小屋、趣味のソーラー独立電源システムやベランダ発電、船のバッテリー充電に人気があり使い易いです。公共での道路標識や外灯で利用されてます。

用途 : 街路灯、仮設トイレ灯、バイオトイレ、交通標識、道路標識、小型無線、ポンプ、電気撲柵、ゴルフ場、山小屋の電源、照明装置、無線用電源、農場の自動散水システム
